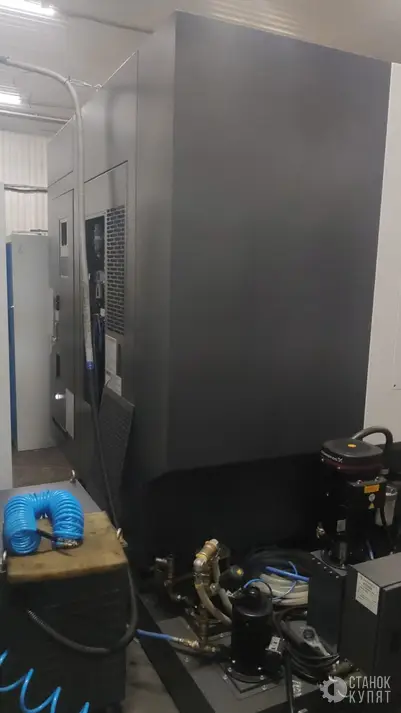

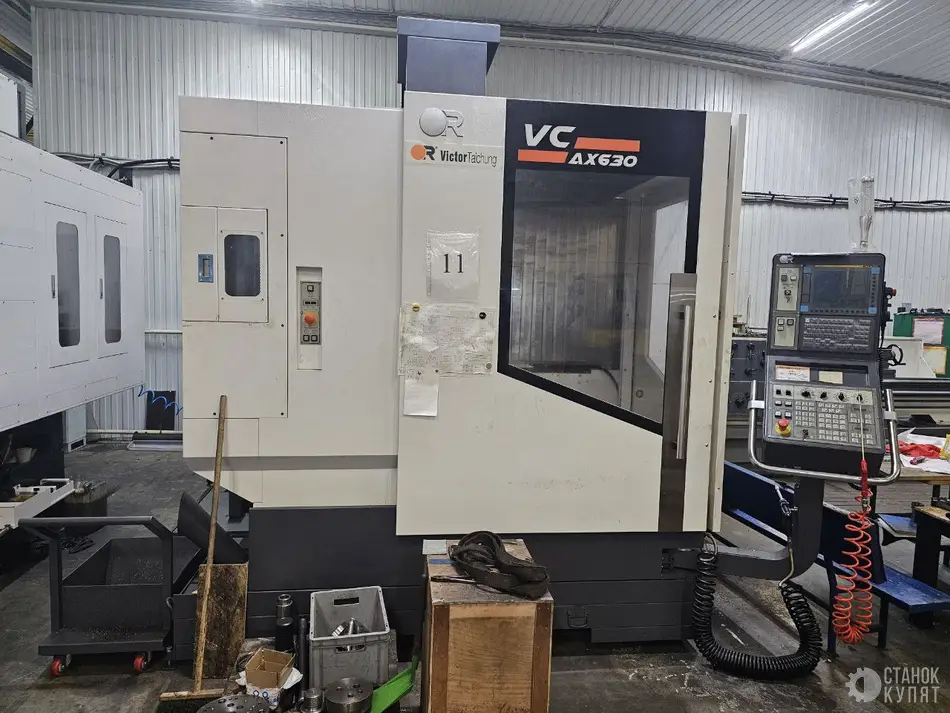

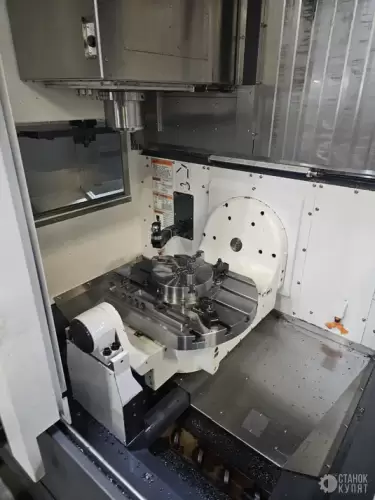

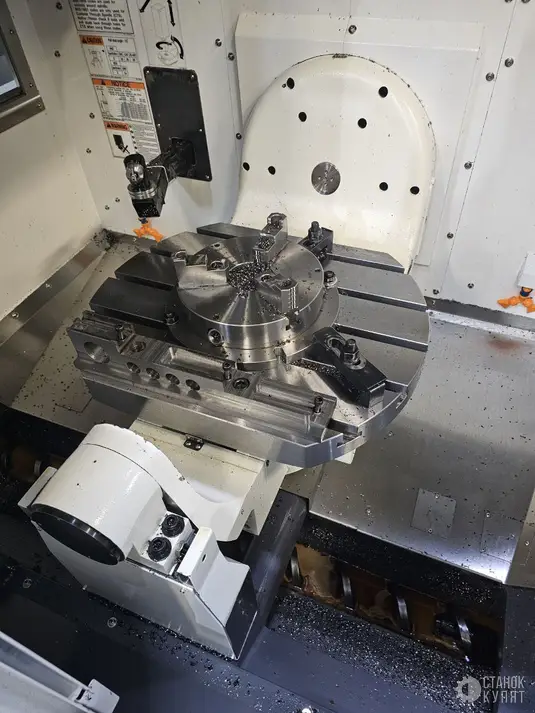

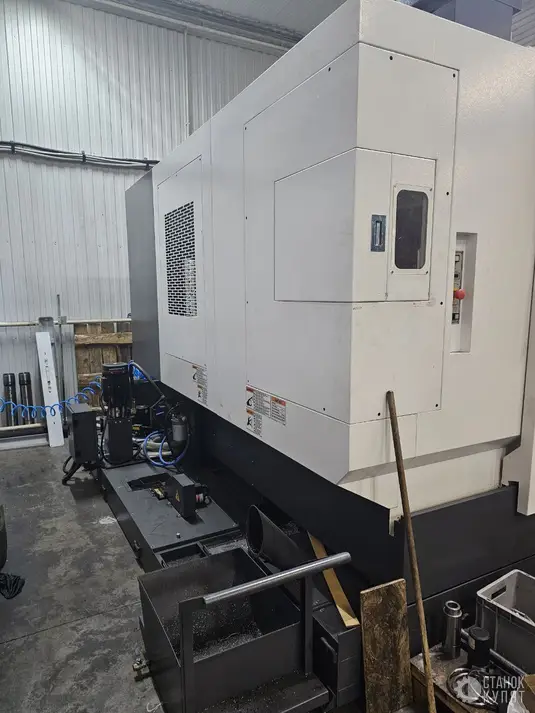

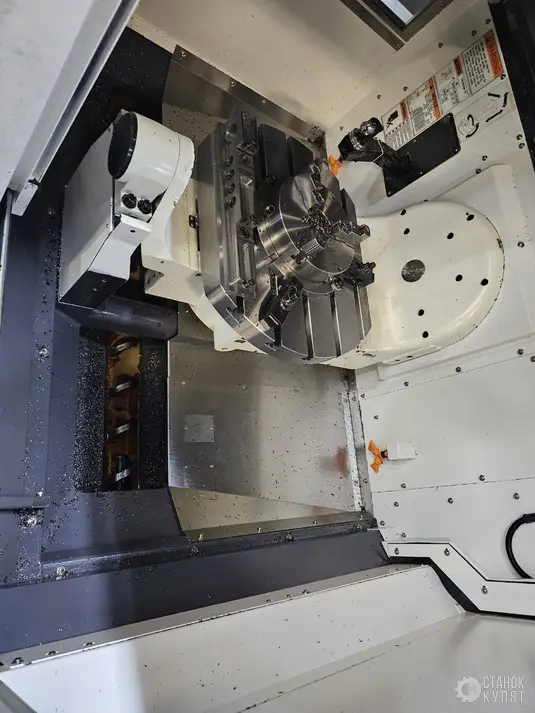

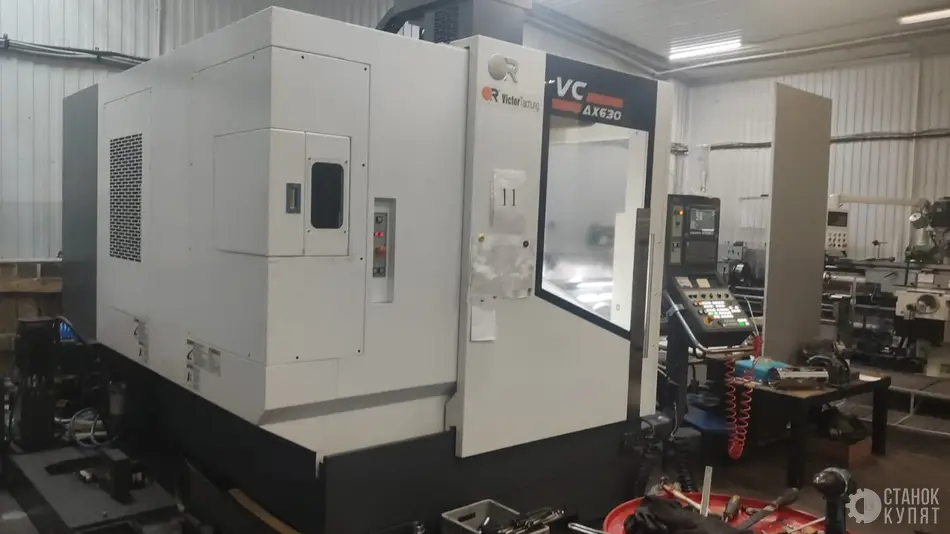

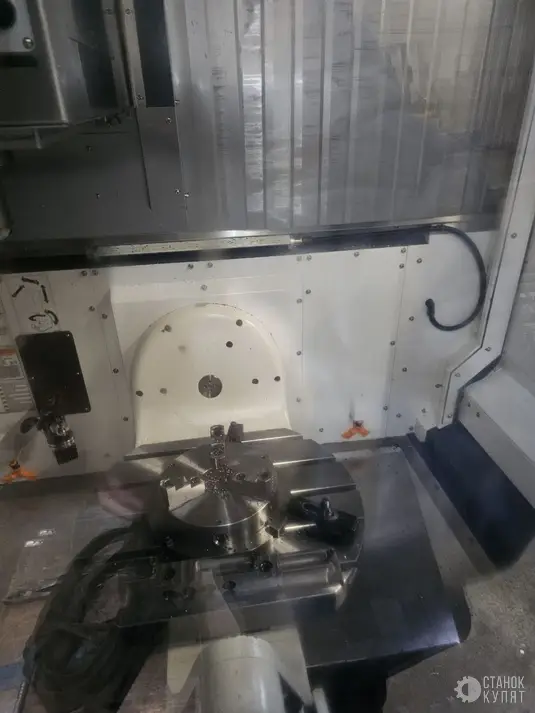

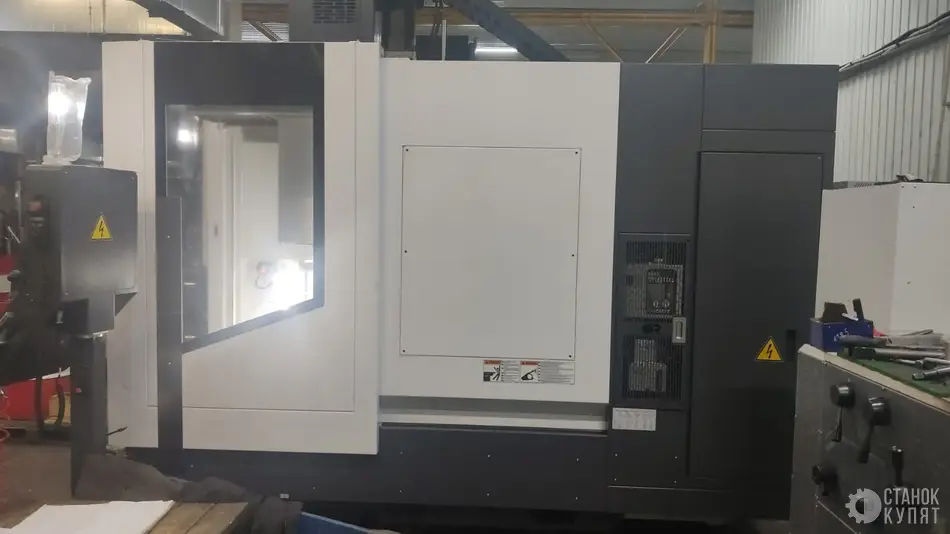

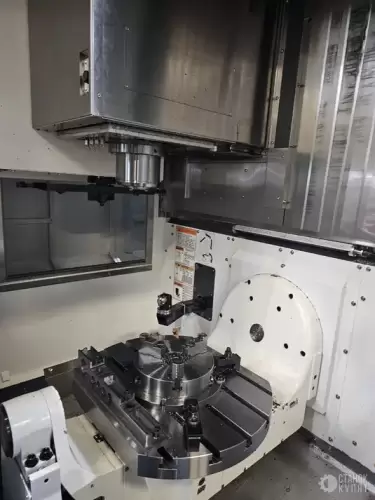

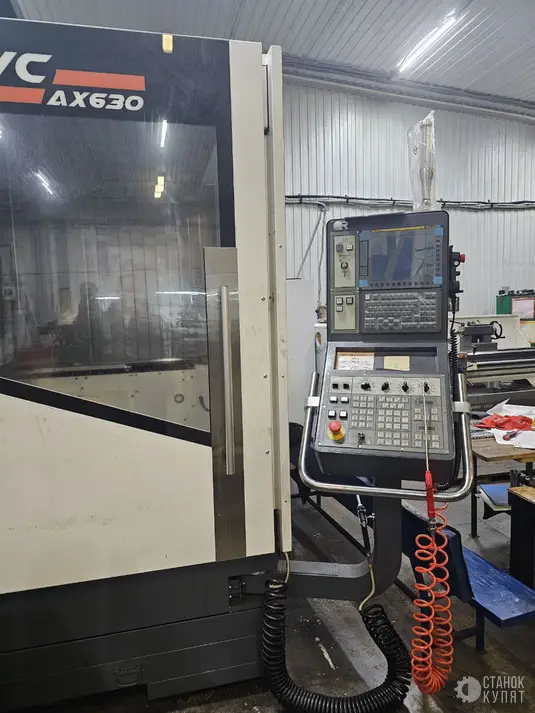

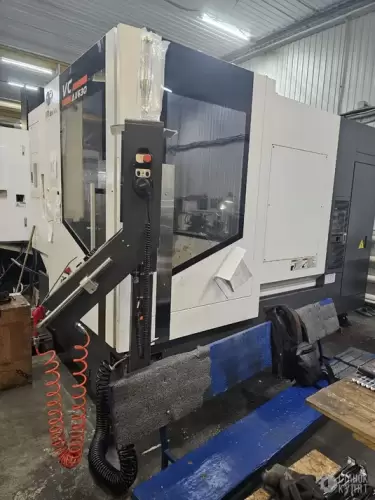

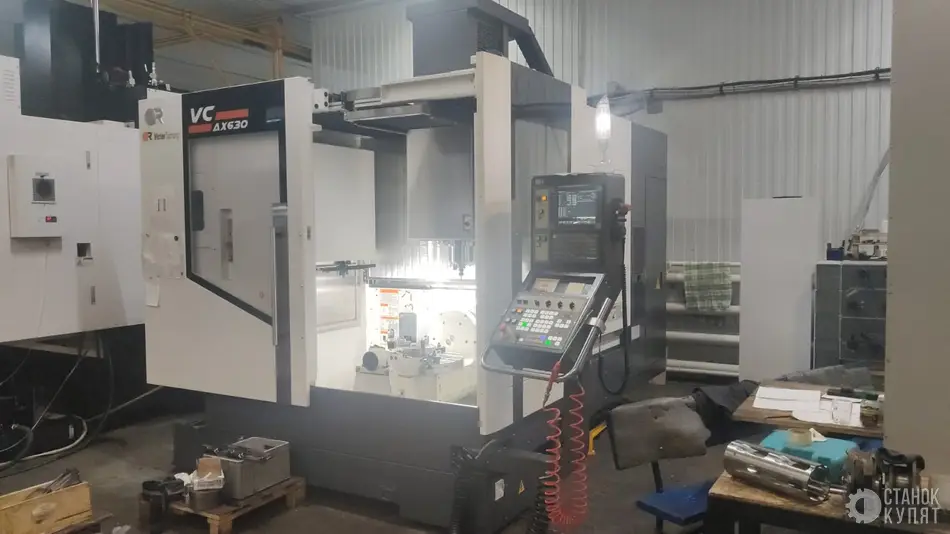

Вертикальный 5-ти осевой (4+1) фрезерный обрабатывающий центр VICTOR TAICHUNG VСENTER-AX630 (VICTOR TAICHUNG MACHINERY WORKS CO.,LTD). Оснащен доп. оборудованием: Патрон прецизионный 250мм, переходная планшайба, ренешоу - привязка инструмента. Маслоотделитель СОЖ, СОЖ низкого и высокого давления. Шнековый стружкоуборщик. СОЖ через шпиндель. Фанук. Состояние идеальное. Станок только прошёл обкатку не работал на серии.
Технические характеристики фрезерного станка VICTOR TAICHUNG VСENTER-AX630:
|
Перемещения по осям
|
Ход по оси X
|
мм
|
700
|
|
Ход по оси Y
|
мм
|
500
|
|
Ход по оси Z
|
мм
|
500
|
|
Расстояние
|
От центра шпинделя до колонны, мм
|
мм
|
300
|
|
От хвостовика шпинделя до поверхности стола, мм
|
мм
|
100~600
|
|
От пола до поверхности стола (или центра стола)
|
мм
|
766
|
|
Стол
|
Макс. грузоподъемность стола
|
кг
|
300
|
|
Рабочая область стола
|
мм
|
Ø630 x 500
|
|
Габариты Т-образных пазов
|
мм
|
5 x 18H7 x 100
|
|
Шпиндель
|
Конус шпинделя
|
|
BBT-40
|
|
Мощность мотора шпинделя
|
кВт
|
11/15/18.5 (w/t CTS)
7/11/15 (w. CTS)
|
|
Скорость вращения шпинделя
|
об/мин
|
12000 (opt. 15000)
|
|
Скорость подачи
|
Ускоренная подача по осям X/Y/Z
|
м/мин
|
48 / 48 / 48
|
|
Ширина направляющих по осям X/Y/Z
|
мм
|
45 / 45 / 45
|
|
Мощность мотора подачи по осям X/Y/Z
|
кВт
|
7 / 4 / 7
|
|
Скорость рабочей подачи стола
|
м/мин
|
20 (opt. 30)
|
|
ШВП (диам x шаг) по осям X/Y
|
мм
|
Ø40x16 (X/Y/Z)
|
|
Скорость круговой подачи
|
Ускоренная круговая подача
|
об/мин
|
16.7 / 33.3 (B/C)
|
|
Мощность мотора подачи по оси вращения
|
кВт
|
3 / 1.6 (B/C)
|
|
Разрешение непрерывной индексации
|
град
|
0.001 (роликовый привод)
|
|
Момент торможения (зажатие)
|
Н/м
|
5880 / 1960 (B/C)
|
|
Инструменты
|
Макс. длина инструмента
|
мм
|
300
|
|
Макс. вес инструмента, кг
|
кг
|
7
|
|
Ёмкость инструментального магазина, шт
|
шт
|
30 (опц40,60)
|
|
Макс. диаметр инструмента (без смежных инструментов)
|
мм
|
76 (125)
|
|
Время смены инструмента
|
сек.
|
2.5 (T-T), 5.5 (C-C)
|
|
Угол штревеля, град.
|
град.
|
15 (JIS 40P)
|
|
Метод выбора инструмента
|
|
Произвольный
|
|
Станок
|
Потребляемая мощность
|
кВА
|
36 (excl. CTS) Fanuc
42 (excl. CTS) Heidenhain
|
|
Мин./ Макс. давление воздуха
|
Кг/см2
|
5.5 ~ 6.5
|
|
Ёмкость бака СОЖ
|
л
|
400
|
|
Стандартный ЧПУ контроллер
|
мм
|
0i-MF (10.4”)
|
|
Требуемая площадь, мм
|
мм
|
3581 x 4475
|
|
Высота станка, мм
|
мм
|
3038
|
|
Вес станка
|
кг
|
9000
|
КОММЕНТАРИИ ПРОДАВЦА
Точное местоположение: Рязанская область, город Рязань.
Продам фрезерный обрабатывающий центр AX630 в отличном состоянии.
