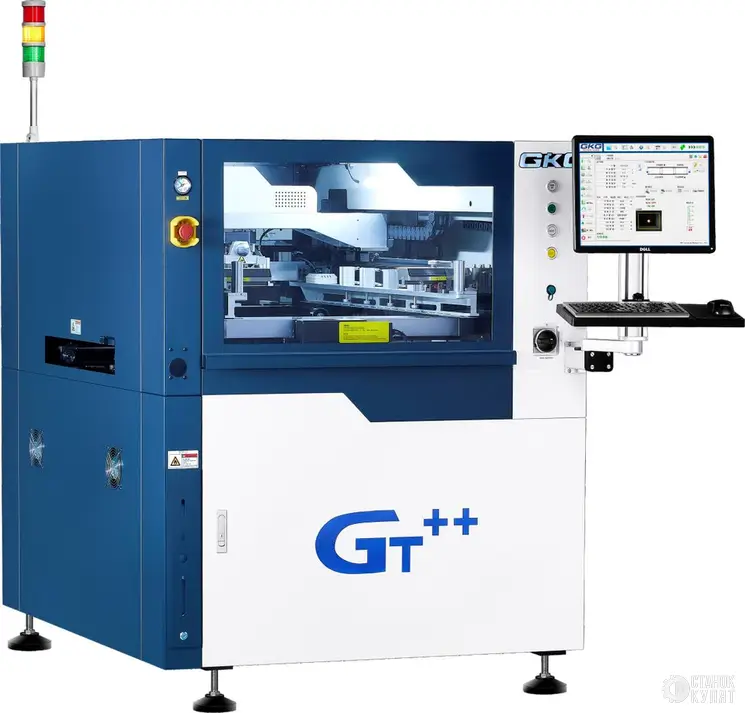

Автоматический трафаретный принтер GKG GT++

Автоматический принтер трафаретной печати GT++ разработан в соответствии с актуальными тенденциями SMT-индустрии. GKG GT++ оснащен передовой системой машинного зрения с высоким разрешением, адаптивным подвесным ракелем и надежной системой транспортировки печатных плат, что обеспечивает высокую стабильность и точность трафаретной печати.

Особенности:

• Линейные самосмазывающиеся направляющие с низким коэффициентом трения
• Автоматическое позиционирование трафарета по оси Y
• Синхронное машинное зрение: цифровая CCD камера 1.3 MP, FOV 10х8 мм
• Регулировка угла обзора камеры (верх/низ платы)
• Равномерная кольцевая и высокоэффективная коаксиальная подсветка с плавной регулировкой яркости
• Распознавание реперных меток (круг, квадрат, крест, ромб) на основе идентификации их площадок и профиля
• Прецизионная подъемная платформа для регулировки высоты и положения печатных плат
• Регулировка давления ракеля на печатную плату (плавающий ракель)
• Качественная печать через трафареты с малыми апертурами (до 0,2 мм)
• Возможность нанесения пасты на гибкие печатные платы (FCP)
• Серводвигатель с обратной связью HAYDON (США), прецизионный шарико-винтовой механизм (Япония)

Параметры:

• Принцип работы СТЗ - инспекция камерой реперных знаков как на плате, так и на трафарете
• Поле зрения камеры (Field of View - FOV) - 10 x 8 мм
• Типы реперных знаков: диск, треугольник, квадрат, ромб, крест
• Размер реперного знака - от 0,5 до 4,0 мм
• Вкл. аналитическое ПО для инспекции припойной пасты
• Создание до 100 окон для инспекции отсутствия или недостаточного количества пасты
• Скорость инспекции - 80 мм²/сек
• Электропитание - 220 В 50 Гц, потребление - 5 л/мин., потребляемая мощность 3,0 кВт
• Пневмопитание (подача сжатого воздуха) - 4-6 атм., потребление - 5 л/мин.

Технические данные:

• Точность повторного позиционирования ±10 мкм @ 6σ, CPK ≥ 2.0
• Точность повторения печати ±17 мкм @ 6σ, CPK ≥ 2.0
• Время цикла NCP-CT (без очистки и печати) < 7.5 сек
• Время цикла HCP-CT (с очисткой и печатью) 18 сек / шт.
• Время технологического цикла 4 мин
• Время переналадки линии 2 мин
• Скорость печати 10–200 мм/с
• Давление при печати 0.5–20 кг
• Режим печати Один или два прохода
• Тип ракеля Резиновый/Стальной нож (угол 45/55/60°)
• Дистанция отрыва 0–20 мм
• Скорость отрыва 0–20 мм/с
• Размер рамки трафарета 470 x 370 мм ~ 737 x 737 мм
• Способ позиционирования трафарета Автоматическое ориентационное позиционирование

Точное местоположение: Московская область, город Москва, улица Народного Ополчения, 40 к3.

Продам автоматический трафаретный принтер GKG GT++.
