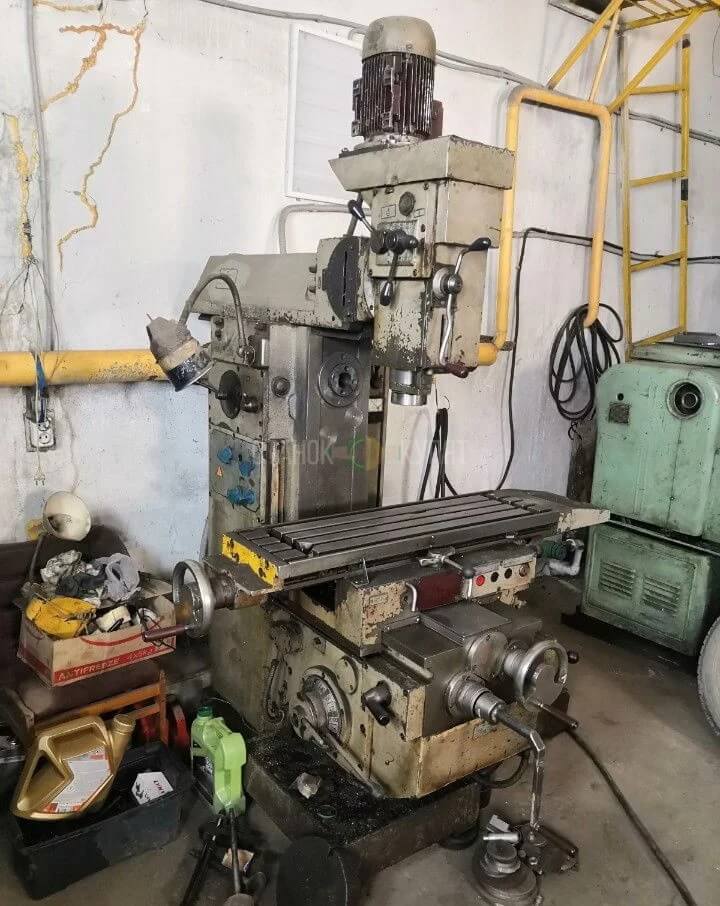

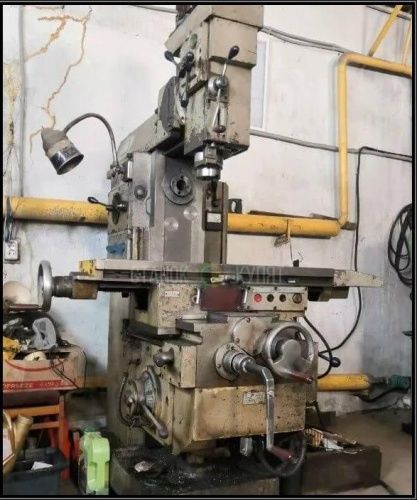

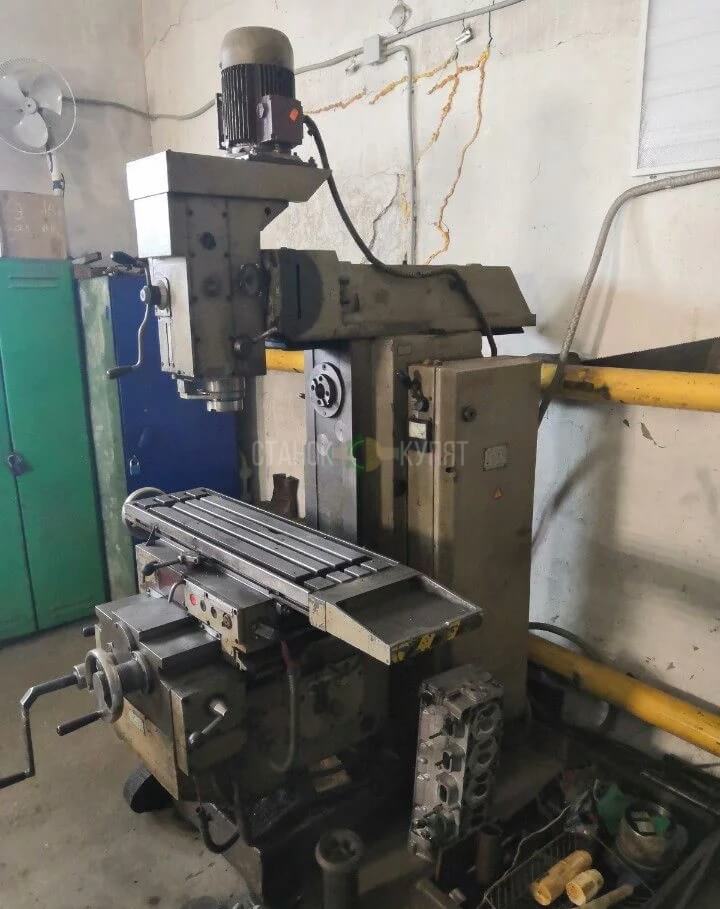

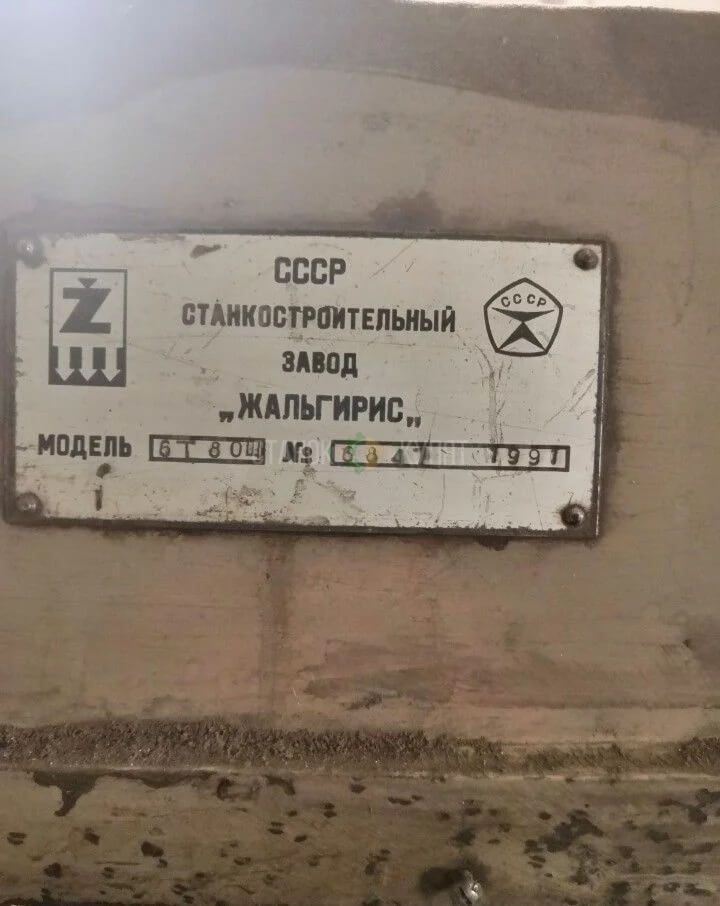

Основные размеры ГОСТ
|
ГОСТ 165-81
|
|
Класс точности по ГОСТ 8-82
|
П
|
|
Размеры рабочей поверхности стола (длина х ширина), мм
|
200 х 800
|
|
Наименьшее и наибольшее расстояние от торца вертикального шпинделя до стола, мм
|
15..400
|
|
Расстояние от оси горизонтального шпинделя до стола, мм
|
0..400
|
|
Расстояние от оси горизонтального шпинделя до хобота, мм
|
123
|
|
Расстояние от оси шпинделя фрезерной головки до направляющих станины (вылет), мм
|
130..625
|
|
Наибольший диаметр фрезы, устанавливаемой на станке, мм
|
100
|
|
Рабочий стол
|
|
|
Наибольшее перемещение стола продольное, мм
|
560
|
|
Наибольшее перемещение стола поперечное, мм
|
220
|
|
Наибольшее перемещение стола вертикальное механическое/ ручное, мм
|
|
|
Наибольшие размеры заготовки, устанавливаемой на столе (длина_ширина_высота), мм
|
800 х 260 х 450
|
|
Максимальная нагрузка на стол (по центру), кг
|
200
|
|
Число Т-образных пазов Размеры Т-образных пазов
|
3
|
|
Перемещение стола на одно деление лимба продольное/ поперечное/ вертикальное, мм
|
0,05/ 0,05/ 0,02
|
|
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин
|
3,35/ 3,35/ 1,7
|
|
Число ступеней рабочих подач стола
|
18
|
|
Пределы рабочих подач. Продольных и поперечных, мм/мин
|
20..1000
|
|
Пределы рабочих подач. Вертикальных, мм/мин
|
10..500
|
|
Угол поворота стола (в крайнем переднем положении), град
|
-
|
|
Усилие резания продольной, поперечной, вертикальной подач, Н
|
|
|

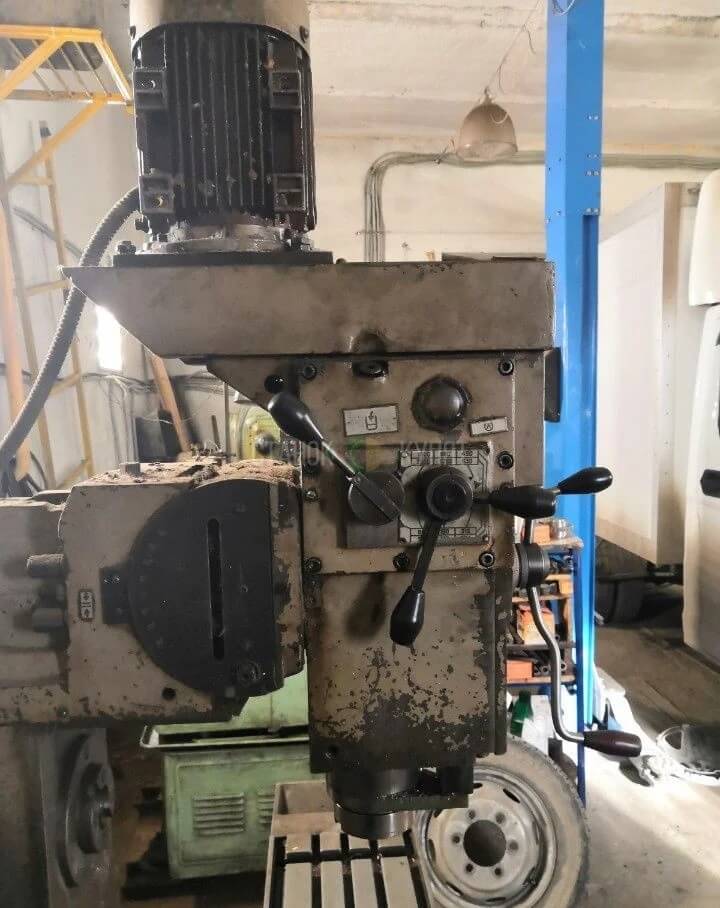

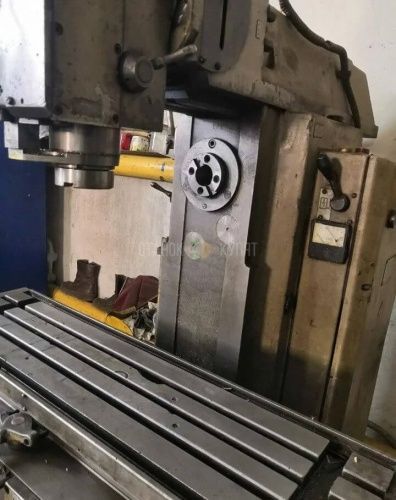

Шпиндель
|
|
|
Частота вращения шпинделя фрезерной головки, об/мин
|
56..2500
|
|
Количество скоростей вертикального шпинделя
|
12
|
|
Частота вращения горизонтального шпинделя, об/мин
|
50..2240
|
|
Количество скоростей горизонтального шпинделя
|
12
|
|
Перемещение пиноли (гильзы) вертикального шпинделя, мм
|
70
|
|
Перемещение пиноли шпинделя на одно деление лимба, мм
|
0,05
|
|
Перемещение пиноли шпинделя на один оборот лимба, мм
|
|
|
Поворот головки шпинделя к станине/ от станины, град
|
30/ 45
|
|
Поворот головки шпинделя в продольной плоскости, град
|
±45
|
|
Наибольший крутящий момент на горизонтальном шпинделе, Н.м
|
155
|
|
Наибольший крутящий момент на вертикальном шпинделе, Н.м
|
117
|
|
Эскиз конца горизонтального шпинделя по ГОСТ 836-72, ГОСТ 24644-81
|
40
|
|
Эскиз конца шпинделя фрезерной головки по ГОСТ 836-72, ГОСТ 24644-81
|
40
|
|
Масса фрезерной головки, кг
|
82
|
|

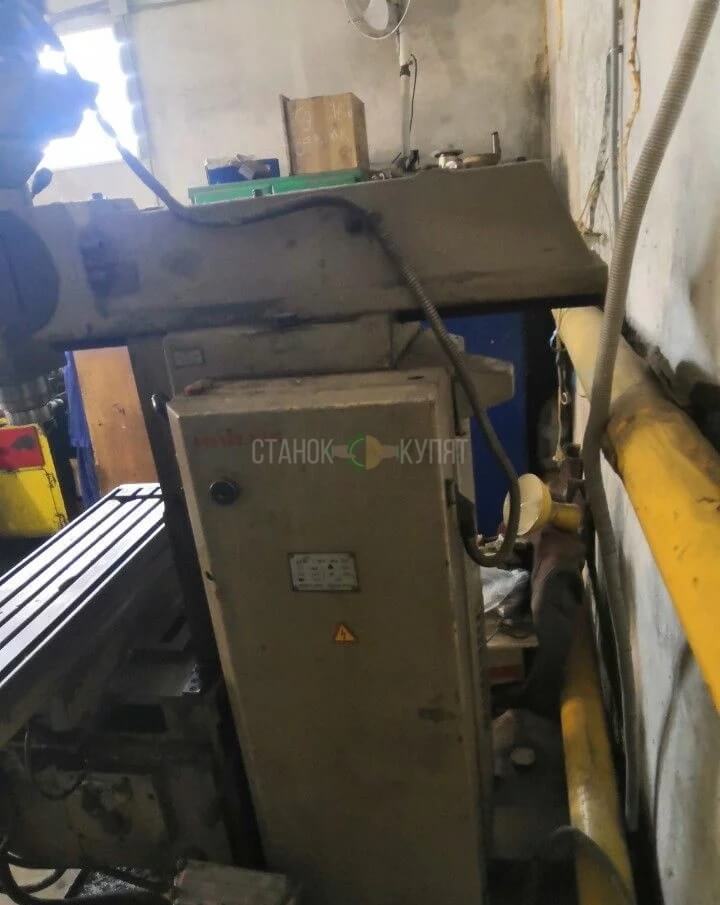

Привод и электрооборудование
|
|
|
Количество электродвигателей на станке
|
4
|
|
Электродвигатель привода главного движения М1, кВт
|
3,0
|
|
Электродвигатель привода шпинделя поворотной головки М2, кВт
|
1,1
|
|
Электродвигатель привода подач М3, кВт
|
0,75
|
|
Электронасос охлаждающей жидкости М4, кВт
|
0,12
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина х ширина х высота), мм
|
1600 х 1875 х 2080
|
|
Масса станка, кг
|
1430
|
