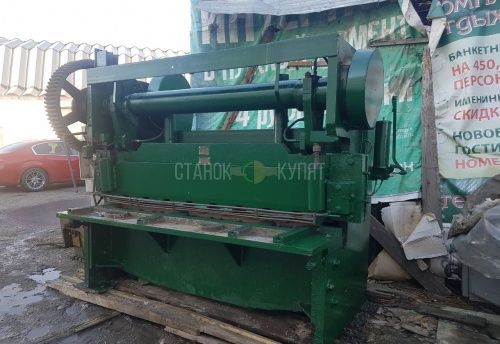

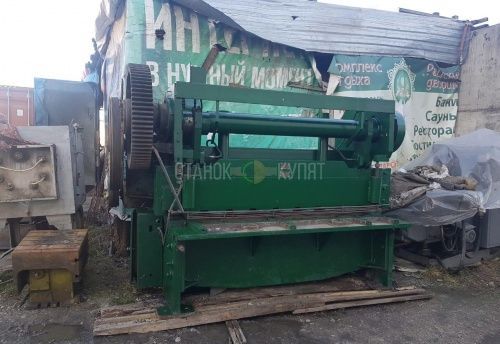

Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Привод ножниц Н3121 осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, конструкция закрытого цилиндрического редуктора обеспечивает значительное уменьшение шумовых характеристик ножниц. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравнавешивателем.
Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.
Муфта включения жесткая с двумя поворотными шпонками и электромагнитом. Конструкция муфты включения главного привода обеспечивает надежную работу листовых ножниц без воздуха, что значительно снижает эксплуатационные расходы.
Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.
Механические ножницы Н3121 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.
Наименование параметра | Н3121 |
---|---|
Основные параметры ножниц | |
Класс точности | 2 |
Наибольшая толщина разрезаемого листа при σ BP, не более - 500 МПа (50 кг/мм2), мм | 12,5 |
Наибольшая длина разрезаемых листов в мм, мм | 2000 |
Число ходов ножа в минуту не менее | 40 |
Угол наклона подвижного ножа в градусах | 2°10' |
Ширина отрезаемого листа по заднему упору, мм | 500 |
Число режущих кромок ножа | 4 |
Расстояние между стойками в свету, мм | 2285 |
Максимальное усилие реза, кН (кгс) | 500 (5000) |
Ремни тип-«Б» ГОСТ 1284-67, длина, мм | 3550 |
Подшипники ГОСТ-633-59, обозначение | 7616 |
Усилие прижима, кН (т) | 29 (2,9) |
Режимов работы | 2 |
Тип тормоза | ленточный |
Тип муфты | с поворотной шпонкой |
Электрооборудование | |
Электродвигатель, кВт (об/мин) | 18,5 () |
Габарит и масса ножниц | |
Габарит ножниц (длина х ширина х высота), мм | 1950 х 38075 х 2875 |
Масса ножниц, кг | 7000 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Красноярский край | |
Состояние | Рабочее | Другие товары |
Оплата | Безналичный расчёт ФЛ / На счёт ИП или ЮЛ / Наличными | |
Доставка | Самовывоз / Транспортные компании | |
Гарантия | Нет | Другие товары |
Год производства | Не известно | |
Напряжение, В | 380 | Другие товары |
Max толщина металла, мм | 12.5 | |
Max ширина металла, мм | 2000 | |
Артикул | 400021 |
