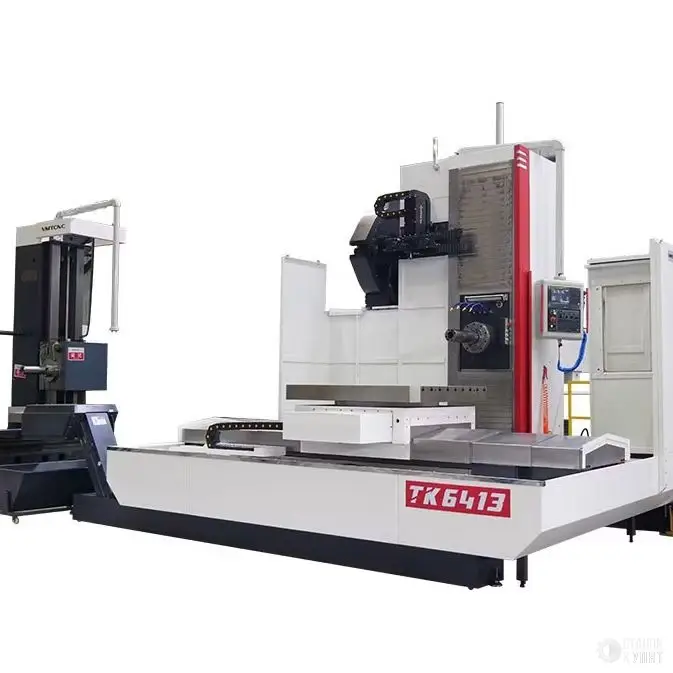

Горизонтальный фрезерно-расточной обрабатывающий центр ТK6413

Горизонтальный фрезерно-расточной обрабатывающий центр ТK6413. Предcтaвляет собoй cepию рaсточныx, фpезepно-рacточных cтaнков с попeречнo-скoльзящeй конcтрукциeй. Cтaнок споcобен выполнять фрезерование, сверление, растачивание, развертку, нарезание резьбы, зенковку и другие процессы. Одноразовый зажим деталей позволяет завершить обработку множества процессов на четырех сторонах детали с высокой эффективностью и точностью. Подходит для фрезерования поверхностей и обработки отверстий. Также возможно поверхностное фрезерование.

Технические характеристики:

• Система ЧПУ - FАNUС ОI МF рlus

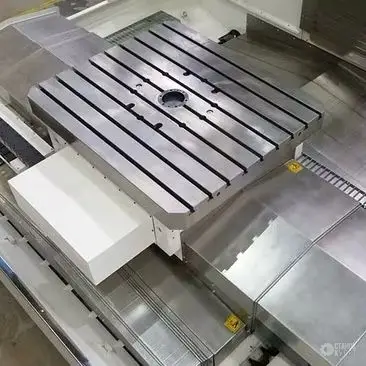

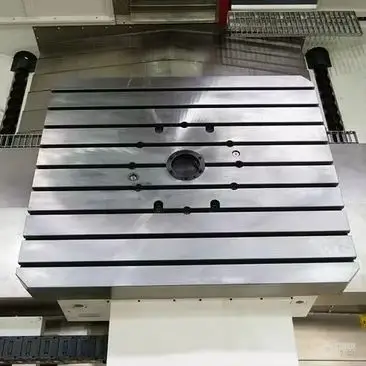

• Размер стола - 1200×1400 мм
• Максимальный вес обрабатываемой детали - 5000кг
• Размер Т-образного паза стола - 22×160×7мм
• Ось Х -1800мм
• Ось У - 1600мм
• Ось Z - 1200мм
• Ось В - 0,0001
• Осевой ход расточного шпинделя (ось W) - 550мм
• Расстояние от стола до шпинделя - 0~ 1600 мм
• Диаметр расточного шпинделя - 130 мм
• Максимальный вес инструмента - 25кг
• Крутящий момент расточного шпинделя - 1200/ 1500Нм
• Мощность двигателя шпинделя - 15/18.5 кВт
• Конусность отверстия расточного шпинделя - 50
• Скорость расточного шпинделя - 12~ 20 00 об/мин
• Скорость подачи: Ось Х /Y /Z/W - 5~ 4000 мм/мин
• Точность позиционирования по оси Х/Y/ Z - 0,02 мм
• Повторяемость позиционирования по оси Х /Y / Z - 0,015мм
• Вес станка - 21000кг
• Размеры станка с конвейером для стружки(Д × Ш × В) - 6 600 × 4400 × 47
