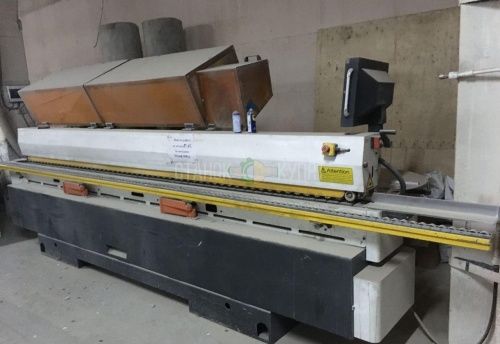

Кромкооблицовочный станок FILATO FL-530 предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
- Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений;
- Обеспечение стабильной работы за счет подключения постоянного питания;
- Оснащен 2-мя двигателями
Мощность: 0,37 кВт;
- Частота: 50 Гц;
- Скорость вращения: 1350 об/мин
- Диаметр кругов: Ø150 х Ø22.
БЛОКИРОВКА ПОДАЧИ
Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга.
- Система автоматически срабатывает, предохраняя от повреждения агрегаты, исключая влияния «человеческого фактора».
- Расстояние между деталями 400 мм. От скорости подачи расстояние между деталями не меняется.
УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ
1 (ТИП НОЖНИЦ)
Узел предварительной обрезки (тип ножниц) для тонкой кромки (0,4 - 1 мм)
- Позволяет точно без заломов отрезать кромку и натуральный шпон.
- Идеальный вариант для тонкой кромки ПВХ т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается.
2 (ТИП НОЖ)
Узел предварительной обрезки (тип нож) для толстой кромки (2 - 3 мм).
- Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.
ПРЕСС ГРУППА
Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные - конусные.
Отличительные особенности:
- Позволяет прижать штучный материал толщиной до 10 мм.
- Быстрая полимеризация клея за счет большой площади контакта первого ролика (Ф120 мм).
- Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения.
- Настройка на толщину кромки происходит с помощью счетчика.
Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.
УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ
Два промышленных двигателя (12 000 об/мин) 2 x 0,37 кВт.
- Имеется возможность поворота пил 0 - 15°.
- Пилы перемещаются по двум призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
Отличительные особенности:
- Простое линейное движение двух пил вверх-вниз;
- Две призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
- Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений.
- Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.
НАСТРОЙКА
Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.
ФРЕЗЕРНЫЙ УЗЕЛ
Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
- Оснащены счетчиками точной настройки на разную толщину кромки.
- Фрезы целиковые 4 ножа Ф75; Z = 4; R2 LEUCO(Германия).
- Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки.
- Имеется угол наклона фрезеров 0 - 45°. Эффективное использование режущего инструмента.
Копиры круглые большого диаметра:
- Осуществляют плавный заход на деталь. Исключают повреждение любой облицованной поверхность.
- Обеспечивают точное копирование поверхности детали.
ПОДАЧИ ЖИДКОСТИ В ЗОНУ РЕЗАНИЯ
В зону резания цикли подается жидкость из специального стакана. Подача жидкости обеспечивает:
- Охлаждение и смазывание инструмент, создавая мягкие режимы резания.
- Кромка не нагревается и не меняет цвета.
- Лучше оттирает загрязнение полировальными кругами.
ПОДАЮЩИЙ КОНВЕЙЕР
Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 80 мм.
Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор. Скорость перемещения заготовки меняется плавно от 6 - 20 м/мин. Это позволяет подобрать оптимальные режимы обработки необходимые заказчику.
Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.
КОМПЛЕКТУЮЩИЕ
Комплектующие компоненты ведущих мировых производителей:
- Электронные компоненты Schneider (Германия);
- Инструмент Leuco (Германия);
- Подшипники FAG (Германия);
- Частотные преобразователи Delta (Тайван);
- Направляющие HIWIN (Тайвань).
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Предназначен для предварительной прифуговки торца заготовок перед приклеиванием кромки. Устраняет сколы после раскроя и ступеньку от подрезной пилы выравнивает геометрию детали (первый мотор работает в направлении подачи, второй против - для исключения сколов), макс. припуск на обработку 3 мм.
Узел прифуговки состоит из двух высокочастотных двигателей 12 000 об/мин, 2,2 кВт.
Алмазные фрезеры
- Алмазные фрезеры. Возможность перезаточки фрез.
- Имеется возможность отключения узла фрезерования и работы без него.
- Регулировка фрез верх-вниз для более эффективного использования режущей части инструмента.
- Регулировка на толщину фрезерования производиться с помощью счетчиков на входной направляющей линейки.
Технические характеристики
-
Толщина кромочного материала: 0,4 – 3 мм
-
Толщина детали, мин/макс: 10 – 60 мм
-
Размеры обрабатываемой детали ( мин ) - длинна x ширина: 120 x 60 мм
-
Скорость подачи: 6 – 20 м/мин
-
Фрезы узла предварительного фрезерования-2шт.: Ф120 × ф30 × h42 мм
-
Мощность двигателей : 2,2 кВт
-
Обороты фрез: 12000 об/мин
-
Мощность двигателей торцовки- 2шт.: 2х0,37 кВт
-
Обороты пил: 12000 об/мин
-
Фрезы узла снятия свесов кромки по плоскости - 2шт.: Ф75; Z = 4; R2 мм
-
Мощность двигателей-2шт.: 2х0,37 кВт
-
Обороты: 12000 об/мин
-
Полировальный узел – мощность: 2х0,18 кВт
-
Обороты: 1400 об/мин
-
Патрубки системы аспирации мм: 2 х Ф 100
-
Общая мощность: 11,08 кВт
-
Питающее напряжение (3 фазы): 380 В
-
Давление сжатого воздуха: 6,5 Bar
-
Габаритные размеры
-
Длина: 4765 мм
-
Ширина: 850 мм
-
высота : 1380 мм
-
Вес: 1700 кг
Комментарии продавца
Точное местоположение: Пензенская область, Пенза.

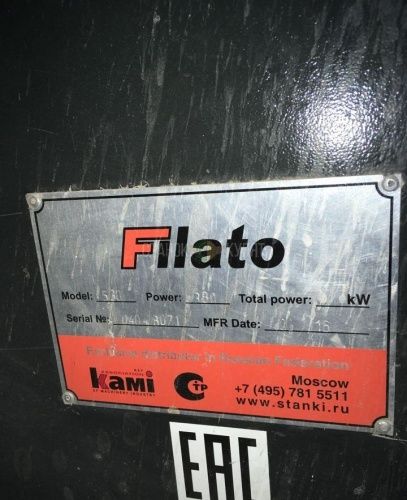

Продам кромкооблицовочный станок Filato 530 2016г. В нем есть:узел предварительного фрезерования,подача кромки,клеевой узел,пресс группа,узел 2-ух моторной торцовки,чистовой узел фрезерования свесов,узел 2-ух моторной обкатки углов,узел радиусной циклевки,полировальный узел. Есть возможность посмотреть в работе.
