Описание объявления

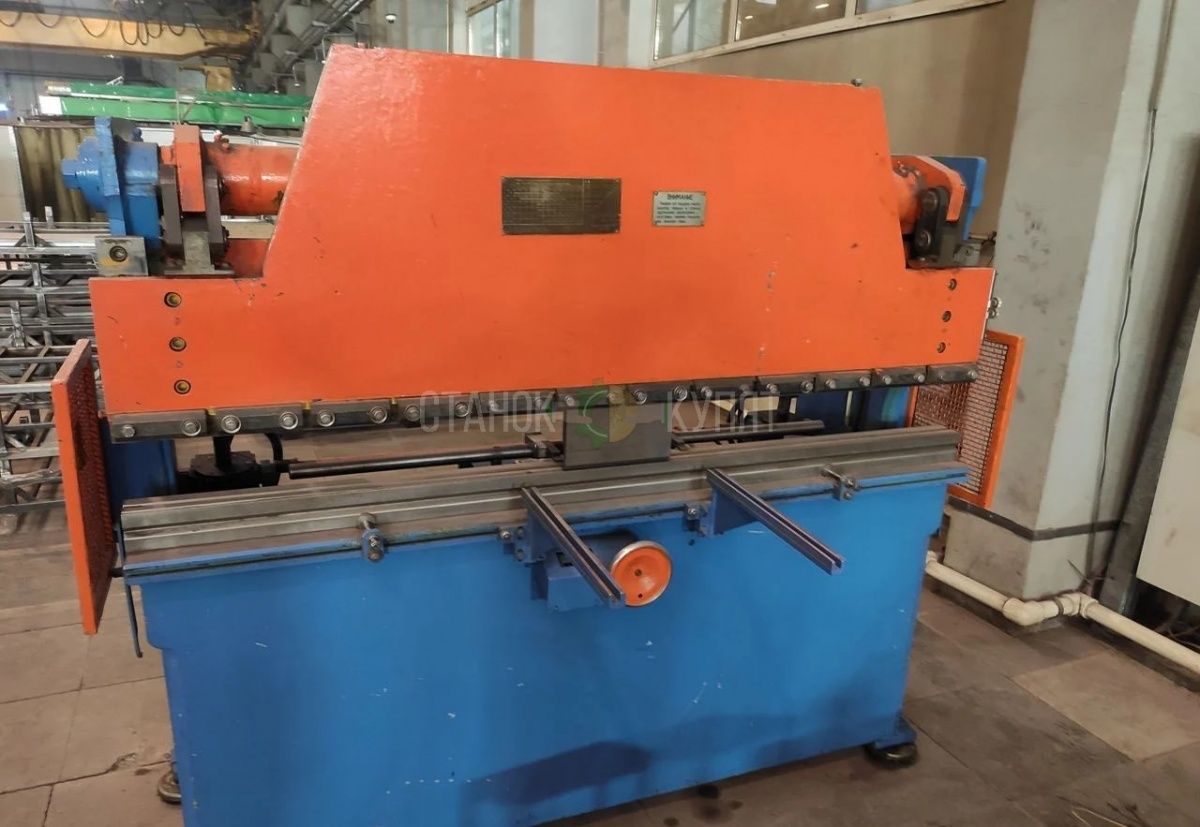

Листогибочный гидравлический пресс ИП1424 предназначен для изготовления деталей из листового и полосового проката методом гибки.

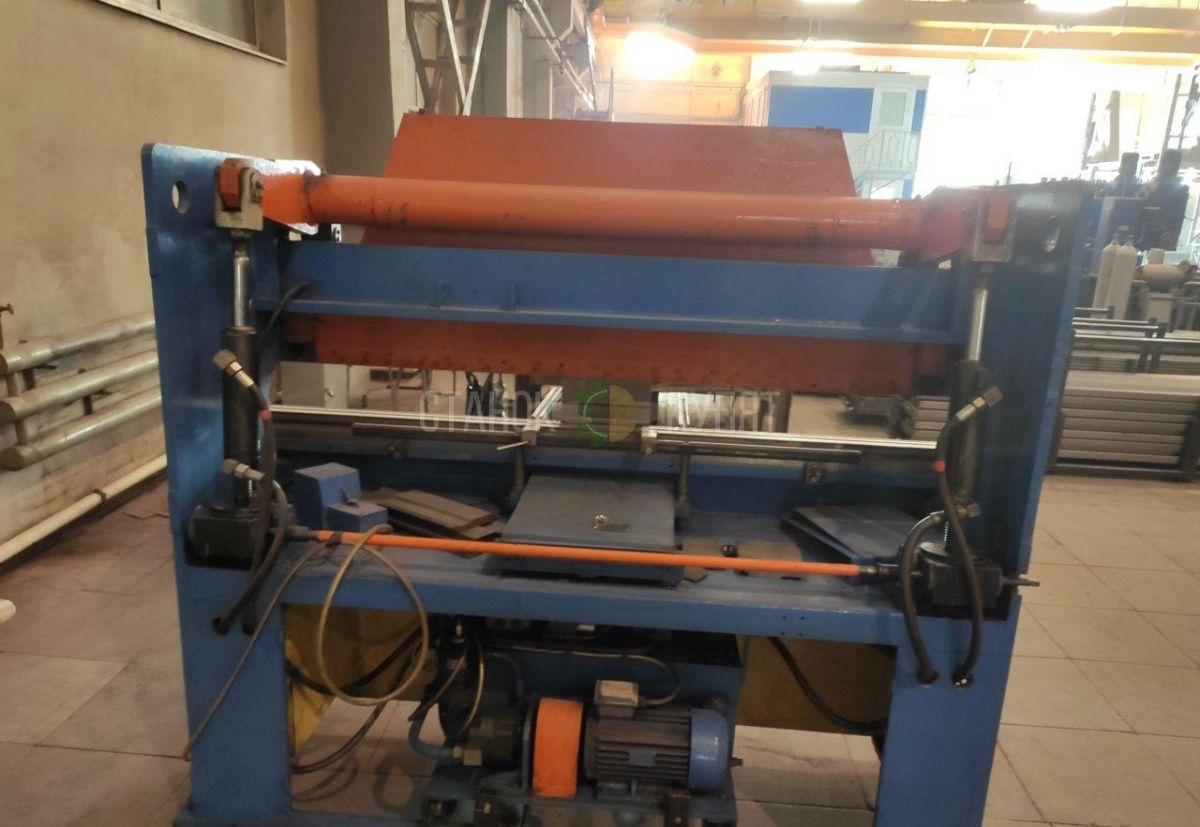

Работа пресса обеспечивается гидросистемой, состоящей из одного или двух главных цилиндров, насосной установки и гидропанели управления. Гидропривод за рабочий ход обеспечивает быстрый подвод ползуна к заготовке, медленный ход при гибке и ускоренный отвод в исходное положение.
Регулировка и настройка положения ползуна в зависимости от толщины изгибаемого листового материала производится посредством механизма регулировки межштампового пространства.

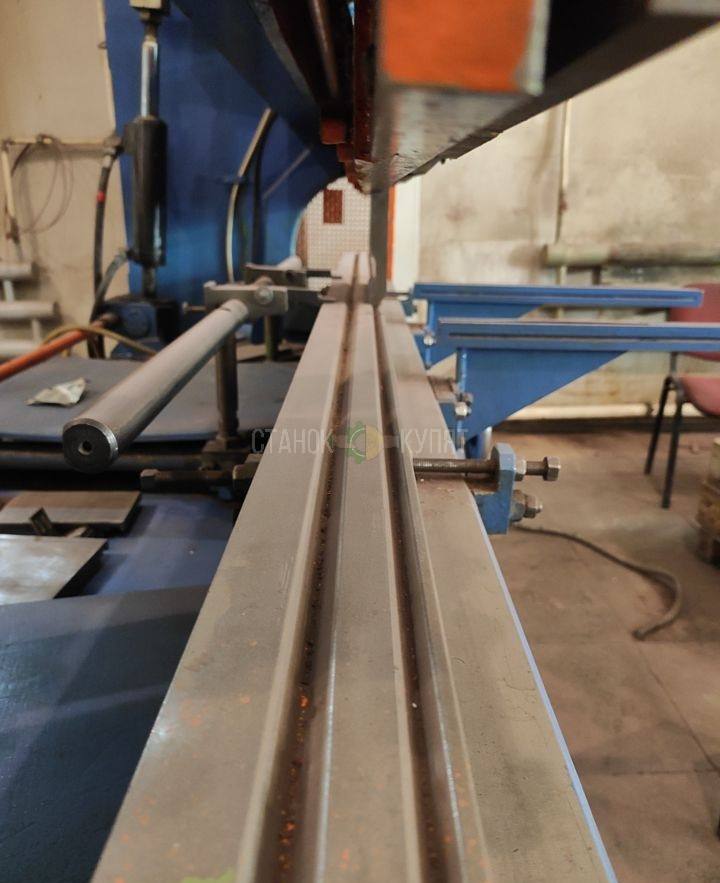

На прессе установлено два передних упора, используемых как приемный стол для небольших партий заготовок, и задний упор с указателем положения упора относительно линии гиба, предназначенный для точного позиционирования листа.
Электросхема обеспечивает работу пресса на одиночных ходах и в наладочном режиме.
Управление прессом – кнопочное двуручное и педальное.
Смазка пресса – ручная.

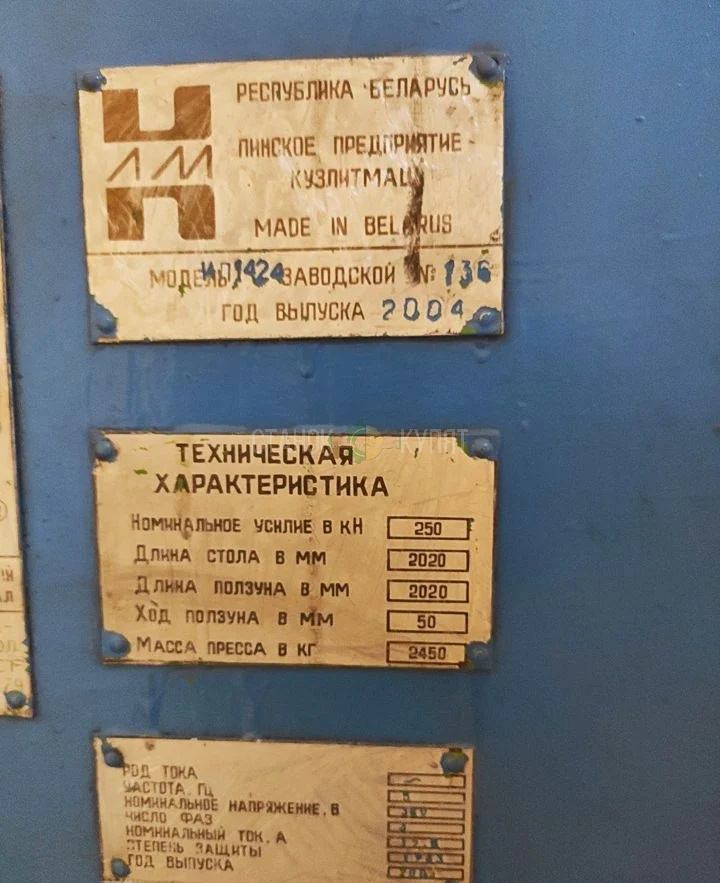

Технические характеристики
|
Параметр
|
Значение
|
|
Номинальное усиление, кН
|
250
|
|
Длина стола и ползуна, мм
|
2020
|
|
Расстояние между стойками станины в свету, мм
|
1860
|
|
Ход ползуна, мм
|
50
|
|
Ширина стола, мм
|
140
|
|
Наибольшее расстояние между столом и ползуном, мм
|
275
|
|
Размер регулировки расстояние между столом и ползуном, мм
|
25
|
|
Расстояние от оси ползуна до станины (вылет), мм
|
200
|
|
Ход заднего упора, мин.
|
390
|
|
Скорость ползуна, не менее, мм/сек
|
|
|
- при рабочем ходе
|
15
|
|
- при холостом ходе
|
-
|
|
- при возвратном ходе
|
27
|
|
Габаритные размеры, мм, не более
|
|
|
- слева направо
|
2240
|
|
- спереди назад (без поддержек)
|
955
|
|
- высота над уровнем пола
|
1820
|
|
Масса, кг, не более
|
2450
|
|
Система управления
|
релейная
|
|
Род тока питающей сети
|
переменный трехфазный
|
|
Частота, Гц
|
50
|
|
Напряжение, В
|
380 переменного тока
|
|
Потребляемая мощность, кВт
|
4,0
|
|
Параметр
|
Значение
|
|
Номинальное усилие, кН
|
250
|
|
Длина стола, мм
|
2020
|
|
Пролеты ручьев матриц, А, мм
|
7, 10, 15, 20, 26, 38
|
|
При временном сопротивлении равном 450 Н/мм2
|
|
|
- толщина листа при макс. длине гибки, мм
|
2,7 (А=38)
|
|
- макс. толщина изгибаемого листа на длине, мм
|
4х820
|
Комментарии продавца
Точное местоположение: Свердловская область.
Продам листогибочный пресс ИП1424.
