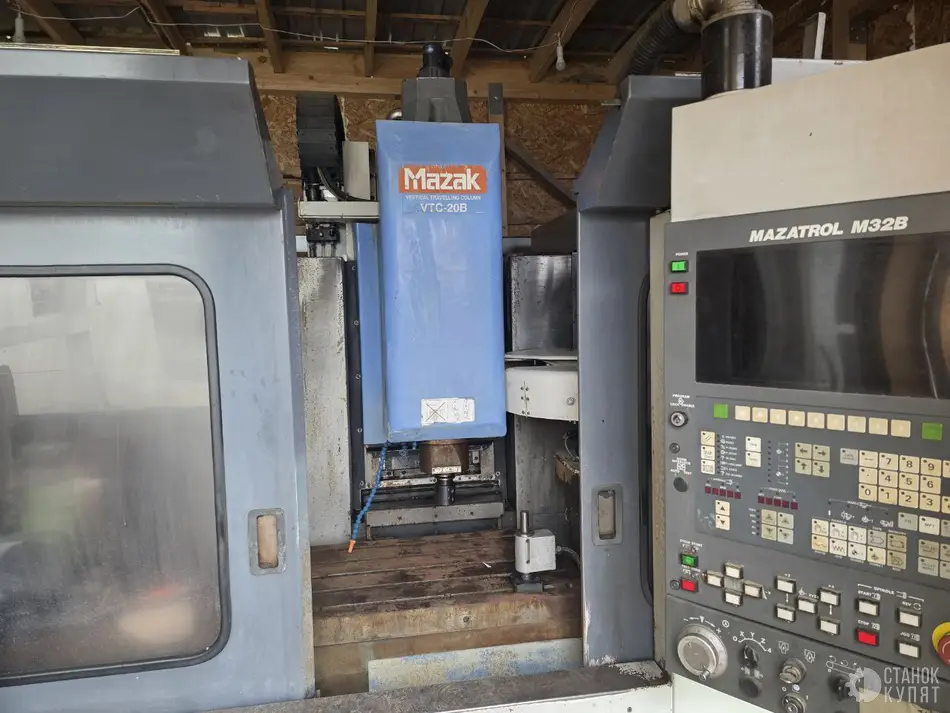

ЧПУ
|
Mazatrol M32
|
|
рабочая зона на столе
|
1460 × 510 мм
|
|
максимальный вес загрузки стола, равномерная нагрузка
|
500 кг
|
|
продольный ход, ось X
|
1040 мм
|
|
поперечное перемещение, ось Y
|
510 мм
|
|
вертикальный ход, ось Z
|
640 мм
|
|
расстояние от передней части колонны до центра шпинделя
|
550 мм
|
|
расстояние от верхней поверхности стола до конца шпинделя
|
180-690 мм
|
|
штифт конический, отверстие
|
7124
|
|
коническое
|
Nº40
|
|
двигатель шпинделя, нагрузка
|
11 (10), 7,5 (30 минут), 5,5 (непрерывная работа)
|
|
частота вращения шпинделя
|
40-7000 (стандарт), 40-10000 (опция) мин-1
|
|
Ось Х, скорости подачи, обработка
|
1-5000 мм/мин
|
|
Ось Y, скорость ускоренной подачи
|
24000 мм/мин
|
|
Ось Y, скорость подачи, обработка
|
1-5000 мм/мин
|
|
Ось Z, скорость быстрой подачи
|
20000 мм/мин
|
|
Ось Z, скорость подачи, обработка
|
1-5000 мм/мин
|
|
тип материала
|
металлы, дерево
|
|
подача шпинделя
|
3532 мм/мин
|
|
частота вращения шпинделя
|
2943 мин-1
|
|
глубина обработки шпинделя
|
3,3 мм
|
|
максимально возможное количество инструментов в магазине
|
24 инструмента (стандарт)
|
|
резцедержатель
|
NT-40
|
|
Ямадзаки
|
тип ANSI
|
|
максимально допустимый диаметр инструмента fi D
|
fi 80 мм
|
|
когда карман пуст поблизости, fi D
|
fi 110 мм
|
|
максимально допустимая длина инструмента L
|
350 мм, от калибра
|
|
максимально допустимая масса инструмента
|
8 кг, включая вал
|
|
максимальный общий вес инструментов в магазине
|
96 кг, в среднем 4 кг х 24 инструмента
|
|
высота машины от пола
|
2701 мм
|
|
необходимая площадь для станка
|
3000 х 2990 мм
|
|
масса, включая устройства с баком охлаждающей жидкости NC
|
5500 кг
|
