Наименование параметра
|

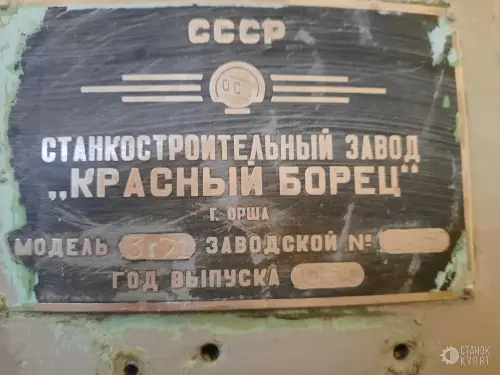

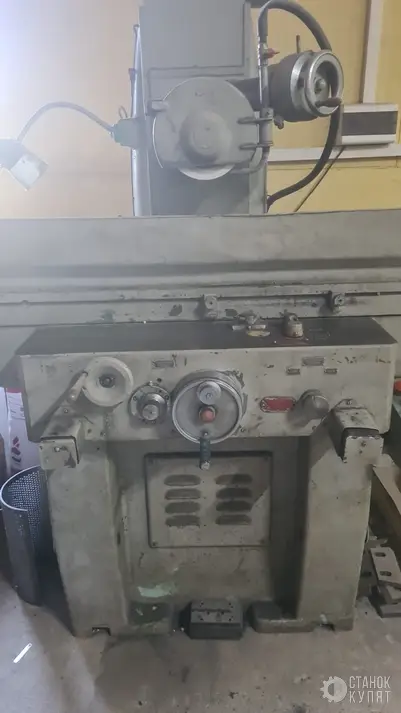

3Г71
|
|
Основные параметры
|
|
|
Класс точности по ГОСТ 8-82
|
В
|
|
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм
|
630 х 200 х 320
|
|
Расстояние от оси шпинделя до зеркала стола, мм
|
80...445
|
|
Наибольшая масса обрабатываемого изделия, кг
|
100
|
|
Рабочий стол станка
|
|
|
Размеры рабочей поверхности стола (длина х ширина), мм
|
630 х 200
|
|
Продольное перемещение стола, мм
|
710
|
|
Поперечное перемещение стола , мм
|
235
|
|
Скорость продольного перемещения стола, м/мин
|
5...20
|
|
Перемещение стола за один оборот маховика механизма продольного перемещения, мм
|
15,3
|
|
Механизм поперечной подачи стола
|
|
|
Цена деления лимба маховика поперечного перемещения стола, мм
|
0,05
|
|
Перемещение суппорта за один оборот маховика, мм
|
6
|
|
Цена деления лимба микрометрической подачи поперечного перемещения стола, мм
|
0,01
|
|
Автоматическая поперечная подача на каждый ход стола, мм
|
0,2...4,0
|
|
Автоматическая непрерывная подача, м/мин
|
|
|
Шлифовальная головка
|
|
|
Наибольшее вертикальное перемещение шлифовальной головки, мм
|
365
|
|
Скорость ускоренного вертикального перемещения шлифовальной головки, м/мин
|
0,27
|
|
Размеры шлифовального круга, мм
|
250 х 32 х 76
|
|
Частота вращения шлифовального, об/мин
|
2680
|
|
Цена деления лимба маховика вертикального перемещения, мм
|
0,001
|
|
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм
|
0,005...0,05
|
|
Перемещение шлифовальной головки за один оборот маховика, мм
|
0,125
|
|
Электрооборудование и привод станка
|
|
|
Количество электродвигателей на станке
|
5
|
|
Электродвигатель привода шпинделя, кВт
|
2,2
|
|
Электродвигатель гидропривода, кВт
|
1,1
|
|
Электродвигатель ускоренного перемещения шлифовальной головки, кВт
|
0,18
|
|
Электродвигатель насоса охлаждения, кВт
|
0,125
|
|
Электродвигатель магнитного сепаратора, кВт
|
0,08
|
|
Общая установленная мощность всех электродвигателей, кВт
|
3,685
|
|
род тока питающей сети
|
50Гц, 380/220 В
|
|
Габариты и масса станка
|
|
|
Габарит станка (длина х ширина х высота), мм
|
1870 х 1550 x 1980
|
|
Масса станка, кг
|
2000
|
