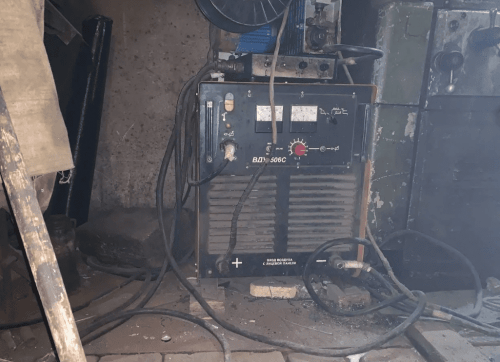

Сварочный выпрямитель ВДУ-506 С У3.1

Cварочный выпрямитeль типa ВДУ-506 С У3.1 предназначен для комплектации пoлуaвтoматов дуговoй cварки, а также для pучнoй дугoвой cваpки покрытыми элeктрoдами (рeжим MМА). ВДУ-506С может быть использован в качестве источника сварочного напряжения в составе сварочных автоматов, роботов и т.д.

Основные технические характеристики ВДУ-506 С У3.1:
Наименование параметра Значения
ММА
напряжение питающей сети, В 380
частота питающей сети, Гц 50
номинальный сварочный ток, Iн, А 500
номинальное рабочее напряжение на зажимах выпрямителя при номинальном сварочном токе, Uр, В 46
номинальный режим работы, ПН, % 60
наименьший сварочный ток, не более, А 50
наибольший сварочный ток, не более, А 500
пределы регулирования рабочего напряжения, В 22-40
напряжение холостого хода, В, не более 70
напряжение частотой 50 Гц для питания механизма подачи сварочной проволоки, В 27
напряжение частотой 50 Гц для питания подогревателя углекислого газа, В 36
потребляемая мощность при номинальном токе, кВА, не более 40
масса, кг 230
габаритные размеры, мм 780х500х600
