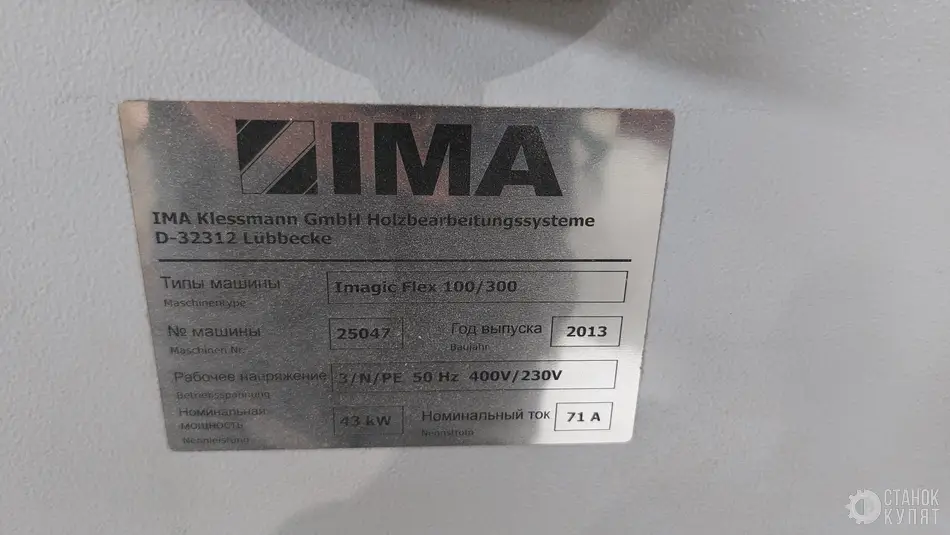

Сверлильно-присадочный станок IMA IMAGIC FLEX 100/300

Сверлильно-присадочный станок IMA IMAGIC FLEX 100/300 предназначен для сверление мебельных деталей в трех плоскостях с быстрой перестановкой агрегатов для различных карт присадки. Позволяет производит присадку в ручном и автоматическом режиме по запрограммированной карте оператором или по штрих коду с выгрузкой карт на ПК. Сверление происходит в двух станциях Горизонтального и Вертикального сверления, а детали подаются автоматически с помощью роликовых и ременных транспортеров.

Станция горизонтального сверления состоит из:

• Неподвижной и подвижной стороны
• Нескольких транспортировочных ремней
• По одному верхнему прижиму с каждой стороны с зажимами и упорами для заготовок
• Горизонтального сверлильного агрегата
• Роликовой направляющей заготовок
• Нескольких приводов
• Датчиков для контроля за заготовками

Транспортировочные ремни

• Транспортировочные ремни расположены на неподвижной и подвижной стороне станции горизонтального сверления.
• При помощи транспортировочных ремней заготовки перемещаются в направлении Y.
• Под транспортировочными ремнями находится упор для заготовок, который управляется в направлении Z.
• Упоры для заготовок позиционируют заготовку.

Верхний прижим

• Верхний прижим находится на неподвижной и подвижной стороне станции горизонтального сверления, над транспортировочными ремнями.
• Верхний прижим может регулироваться в направлении Z.
• На передней стороне верхнего прижима располагается упор для заготовок, который может перемещаться в направлении Y.
• В зависимости от применения могут устанавливаться несколько упоров для заготовок.
• Упоры для заготовок позиционируют заготовку.
• С обратной стороны верхнего прижима установлены зажимы.
• Зажимы могут управляться пневматически в направлении Z.
• С помощью зажимов заготовки фиксируются для обработки.

Горизонтальный сверлильный агрегат

• Горизонтальный сверлильный агрегат состоит из нескольких сверлильных шпинделей.
• Горизонтальный сверлильный агрегат регулируется в направлении X и Z.
• в направлении X для припасовки посредством пневматического привода к переменному выносу заготовки.
• в направлении Z для припасовки к толщине заготовки.
• Количество горизонтальных сверлильных агрегатов 4 по 7 шпинделей.

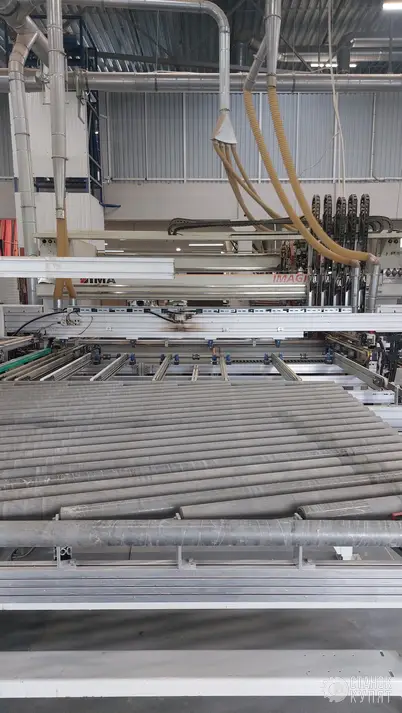

Роликовая направляющая заготовок

• Направляющая заготовок находится в центре, между неподвижной и подвижной стороной станции горизонтального сверления.
• Она состоит из нескольких роликов и поддерживает транспортировку заготовок в направлении Y.

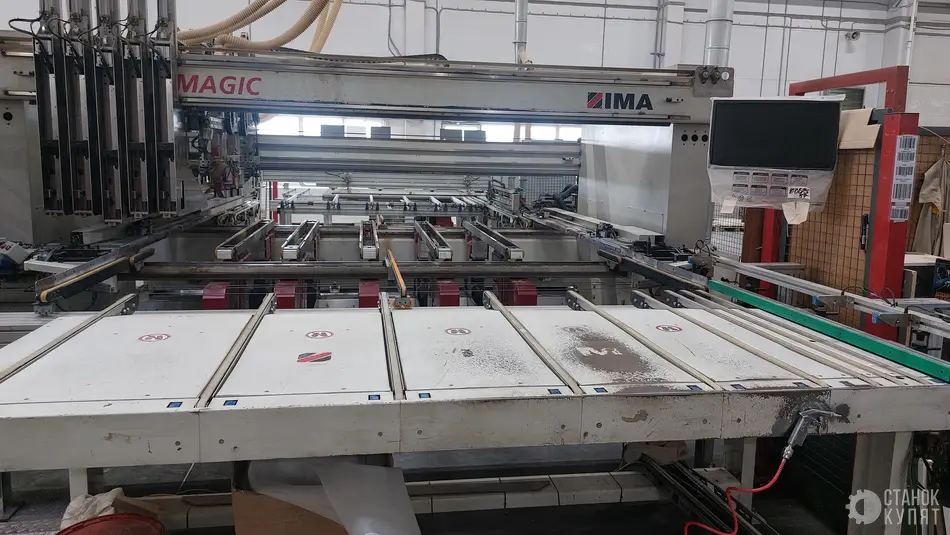

Станция вертикального сверления состоит из:

• Верхних вертикальных сверлильных суппортов (опция)
• Нижних вертикальных сверлильных суппортов
• Зажимов
• Узлов центрирования
• Транспортировочных ремней в зоне выхода
• Транспортировочной ленты для стружки
• Нескольких приводов
• Датчиков для контроля за заготовками
• Основой станции вертикального сверления является опорная станина.
• На станции вертикального сверления установлено несколько верхних и нижних вертикальных сверлильных суппортов.

Верхний вертикальный сверлильный суппорт

• Верхний вертикальный сверлильный суппорт перемещается в направлении X.
• В верхний вертикальный сверлильный суппорт интегрированы сверлильные агрегаты. Отверстия в заготовках высверливаются сверху.
• Количество верхних вертикальных сверлильных суппортов устанавливается по спецификации заказчика.

Верхний вертикальный сверлильный агрегат

• Вертикальный сверлильный агрегат состоит из нескольких сверлильных шпинделей.
• Вертикальный сверлильный агрегат регулируется в направлении X и Z.
• в направлении Y для припасовки к меняющейся длине заготовки.
• в направлении Z для сверления.
• Количество вертикальных сверлильных агрегатов устанавливается по спецификации заказчика.

Нижний вертикальный сверлильный суппорт

• Нижний вертикальный сверлильный суппорт перемещается в направлении X.
• В нижний вертикальный сверлильный суппорт интегрированы сверлильные агрегаты. Отверстия в заготовках высверливаются снизу.
• На нижнем вертикальном сверлильном суппорте находятся транспортировочные ремни.
• Количество нижних вертикальных сверлильных суппортов устанавливается по спецификации заказчика.

Нижний вертикальный сверлильный агрегат

• Вертикальный сверлильный агрегат состоит из нескольких сверлильных шпинделей.
• Вертикальный сверлильный агрегат регулируется в направлении X и Z.
• в направлении Y для припасовки к меняющейся длине заготовки.
• в направлении Z для сверления.
• Количество вертикальных сверлильных агрегатов устанавливается по спецификации заказчика.

Транспортировочные ремни

• Транспортировочные ремни находятся на нижних вертикальных сверлильных суппортах.
• При помощи транспортировочных ремней заготовки перемещаются в направлении Y.

Зажимы

• Зажимы регулируются в направлении X и Y.
• С помощью зажимов заготовки фиксируются для обработки.

Узел центрирования

• На станции вертикального сверления установлен один неподвижный и один подвижный узел центрирования.
• Позиция подвижного узла центрирования в направлении Х и тем самым, расстояние между двумя узлами центрирования, регулируется в зависимости от ширины заготовки.
• На узле центрирования располагается упор для заготовок, который может перемещаться в направлении Y. В зависимости от применения могут устанавливаться несколько упоров для заготовок.
• Упоры для заготовок позиционируют заготовку.

Транспортировочные ремни в зоне выхода

• Транспортировочные ремни расположены по центру и снаружи, в зоне выхода станции вертикального сверления.
• Они поддерживают транспортировку заготовок в направлении Y.

Элементы управления

• Компьютер с программной автоматизации оптимизацией процессов сверления.
• Возможно запрограммировать карты присадки и менять размер заготовке в реальном времени при одной и той же карте присадки. Возможно работа по штрих-коду с заранее запрограммированными картами присадки.
• Есть визуализация процесса работы.
• Возможно заранее оптимизировать и проверять ход сверления в ПК.
• Возможно управление шаговым режимом через пульт.
• Перестановка по нажатию кнопки в режимы положения агрегатов для замены сверил или чистки станка.

Характеристики:

• Длина сверл: 57-70 мм
• Диаметр хвостовика: 10 мм
• Длина хвостовика: 20 мм
• Межосевое расстояние: 32 мм
• Ход шпинделя: 40мм/60мм
• Число оборотов: мах. 9000
• Максимальная длина заготовки: до 1000 мм.
• Минимальная длина заготовки: 120 мм.
• Максимальная ширина заготовки: 2500 мм.
• Минимальная ширина заготовки: до 220 мм.

Точное местоположение: Ленинградская область, Тосненский район.

Продам сверлильно-присадочный станок IMA IMAGIC FLEX 100/300.
