Сверлильный станок 2А554 700049


СССР
Характеристики:
Производитель
Страна бренда
Страна производства
Местонахождение (Регион)
Кемеровская область (Кузбасс)
Состояние
Оплата
Безналичный расчёт ФЛ / Наличными
Доставка
Самовывоз / Транспортные компании
В наличииВ наличии

Описание товара

Контакты продавца
СкрытьПосмотреть
Не знаете как начать беседу? Скажите или напишите: «Добрый день! Я по поводу станка (назовите модель станка и что видите объявление на «Станок купят»/прикрепите ссылку с нашего сайта к сообщению). И ваш вопрос». Вежливость и конкретика будут способствовать продуктивному общению.
Имя: Виктор
Телефон: 89236103059
Если у продавца отсутствует станок в наличии, он завышает цену указанную в объявлении или предлагает различные услуги, оставьте обращение через нашу форму обратной связи, указав ссылку или артикул станка и саму проблему. Мы снимем объявление с публикации и проведём проверку. Спасибо за информацию!

Первым узнавайте о новых объявлениях по продаже сверлильных станков по металлу Подробнее

Радиально-сверлильный станок модели 2А554 заменил устаревшую модель станка этой же серии 2М55.

Радиально-сверлильный станок общего назначения 2А554 служит для сверления, рассверливания, зенкерования, подрезки торцов в обоих направлениях, развертывания, растачивания отверстий и нарезания резьбы метчиками в крупных деталях, перемещение которых по столу станка осуществлять тяжело, а в некоторых случаях и невозможно.

Радиальный сверлильный станок 2А554 предназначен для получения сквозных и глухих отверстий в деталях с помощью сверл, для развертывания и чистовой обработки отверстий, предварительно полученных литьем или штамповкой, и для выполнения других операций. Главное движение и движение подачи в сверлильном станке сообщаются инструменту.

Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяя производить на нем сверление квадратных отверстий, выточку внутренних канавок, вырезку круглых пластин из листа и т.д. При соответствующей оснастке на станке можно выполнять многие операции характерные для расточных станков.

Сосредоточение всех органов управления на сверлильной головке, наличие гидрозажима колонны, сблокированного с зажимом сверлильной головки, автоматизация зажима рукава, наличие системы предохранительных устройств, исключающих поломку станка вследствие перегрузок, позволяют максимально сократить вспомогательное время и достичь высокой производительности.

Компоновка станков 2А554 традиционная для радиально-сверлильных станков и включает:

  • Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, на которой неподвижно закреплена внутренняя колонна
  • На внутренней колонне на подшипниках монтируется наружная, вращающаяся колонна, на которой размещается рукав со сверлильной головкой.
  • Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной
  • Сверлильная головка с возможностью горизонтального перемещения по направляющим рукава
  • Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки
  • Подача обеспечивается гильзой шпинделя. Все остальные перемещения - позиционирующие
  • Все части станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов
  • Все органы управления сосредоточены на панели управления сверлильной головки
  • Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов
  • Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок
  • Шпиндель станка уравновешен в любой точке его перемещения
  • Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления
Технические характеристики
Наименование параметра 2а554
Основные параметры станка
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 50
Наибольший условный диаметр сверления в чугуне, мм 63
Диапазон нарезаемой резьбы в стали 45, мм М52 х 5
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 375...1600
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 1225
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 450...1600
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 750
Скорость вертикального перемещения рукава по колонне, м/мин 1,4
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 400
Угол поворота рукава вокруг колонны, град 360°
Рамер поверхности плиты (ширина длина), мм 1020 х 2555
Наибольшая масса инструмента, устанавливаемого на станке, кг 15
Шпиндель
Диаметр гильзы шпинделя, мм 90
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6
Частота прямого вращения шпинделя, об/мин 18...2000
Количество скоростей шпинделя прямого вращения 24
Частота обратного вращения шпинделя, об/мин
Количество скоростей шпинделя обратного вращения
Пределы рабочих подач на один оборот шпинделя, мм/об 0,045...5,0
Число ступеней рабочих подач 24
Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм 1,0...5,0
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 120
Наибольший допустимый крутящий момент, кгс*см 7100
Наибольшее усилие подачи, кН 20
Зажим вращения колонны Гидро
Зажим рукава на колонне Электр
Зажим сверлильной головки на рукаве Гидр
Электрооборудование. Привод
Количество электродвигателей на станке 7
Электродвигатель привода главного движения, кВт (об/мин) 5,5
Электродвигатель привода перемещения рукава, кВт (об/мин) 2,2
Электродвигатель привода гидрозажима колонны, кВт (об/мин) 0,55
Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин) -
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) 0,125
Электродвигатель набора скоростей, кВт (об/мин) 0,15
Электродвигатель набора подач, кВт 0,15
Электродвигатель привода ускоренного перемещения шпинделя, кВт 0,55
Суммарная мощность установленных электродвигателей, кВт 8,9
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2665 х 1030 х 3430
Масса станка, кг 4700


Комментарии продавца
Точное местоположение: Кемеровская область, Кемеровский г.о., Кемерово.

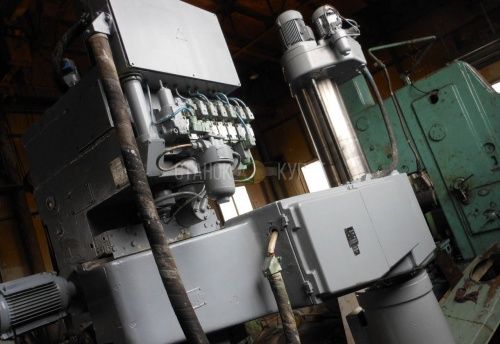

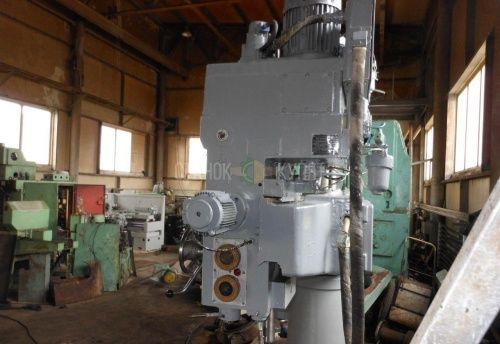

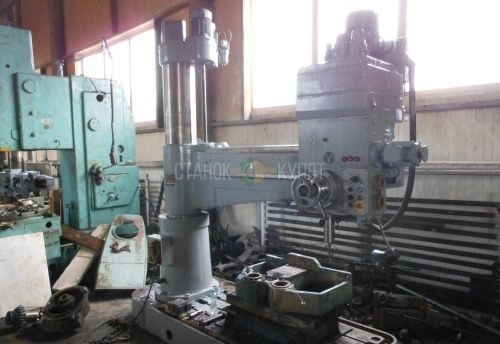

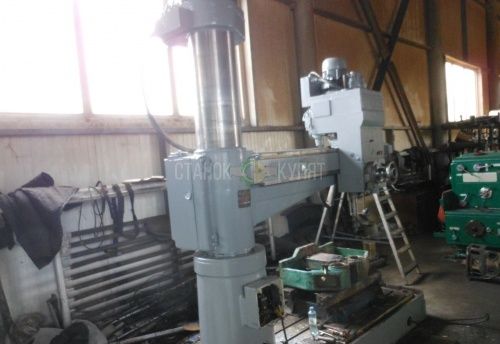

Продам станок радиально сверлильный 2А554 в очень хорошем состоянии ,можно проверить в работе.

Характеристики

Прочие
Производитель СССР
Страна бренда СССР Другие товары
Страна производства СССР Другие товары
Местонахождение (Регион) Кемеровская область (Кузбасс)
Состояние Рабочее Другие товары
Оплата Безналичный расчёт ФЛ / Наличными
Доставка Самовывоз / Транспортные компании

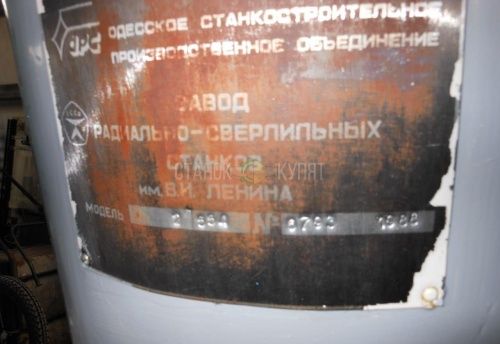

Год производства 1988
Напряжение, В 380 Другие товары
Мощность, Вт 5500
Max частота вращения шпинделя, об/мин 2000
Max диаметр сверления, мм 50
Артикул 700049
