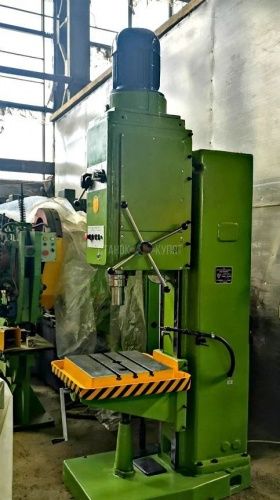

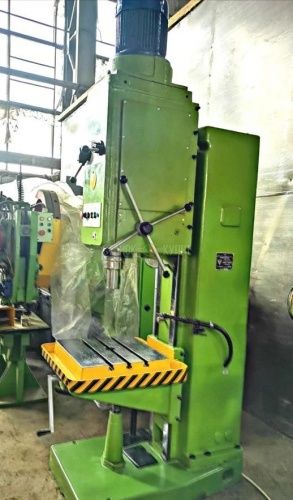

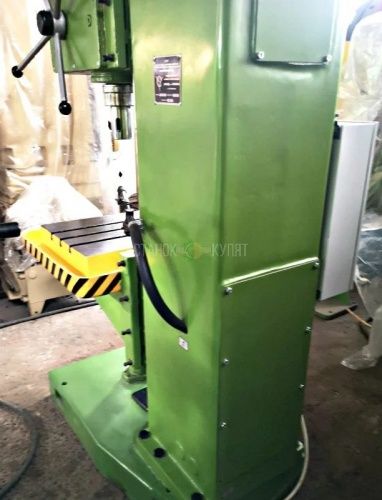

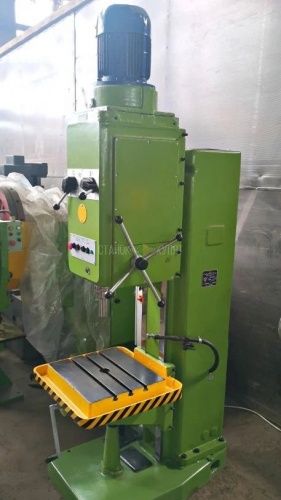

Станки универсальные вертикально-сверлильные 2Н150, с условным диаметром сверления 50 мм, используются на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления» рассверливания» зенкования, зенкерования, развертывания и подрезки торцев ножами.
Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.
Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы.
Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.
Станок 2Н150 относится к конструктивной гамме вертикально-сверлильных станков средних размеров (2Н118, 2Н125, 2Н125Л, 2Н135, 2Н150, 2Г175) с условным диаметром сверления соответственно 18, 25, 35, 50 и 75 мм. По сравнению с ранее выпускавшимися станками (с индексом А) станки новой гаммы имеют более удобное расположение рукояток управления коробками скоростей и подач, лучший внешний вид, более простую технологию сборки и механической обработки ряда ответственных деталей, более совершенную систему смазки. Агрегатная компоновка и возможность автоматизации цикла обеспечивают создание на их базе специальных станков.
Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.
Станки снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя»
Категория размещения 4 по ГОСТ 15150-69.
Наименование параметра | 2Н150 |
---|---|
Основные параметры станка | |
Наибольший диаметр сверления в стали 45, мм | 50 |
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 0...800 |
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 700...1250 |
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 350 |
Рабочий стол | |
Максимальная нагрузка на стол (по центру), кг | |

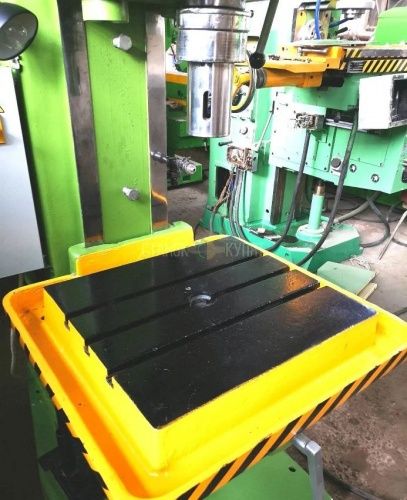

Размеры рабочей поверхности стола, мм | 500 х 560 |
Число Т-образных пазов Размеры Т-образных пазов | 3 |
Наибольшее вертикальное перемещение стола (ось Z), мм | 360 |
Перемещение стола на один оборот рукоятки, мм | |
Шпиндель | |
Наибольшее перемещение (установочное) шпиндельной головки, мм | 250 |
Наибольшее перемещение (ход) шпинделя, мм | 300 |
Перемещение шпинделя на одно деление лимба, мм | 1,0 |
Перемещение шпинделя на один оборот маховичка-рукоятки, мм | 131,68 |
Частота вращения шпинделя, об/мин | 22,4...1000 |
Количество скоростей шпинделя | 12 |
Наибольший допустимый крутящий момент, Нм | 800 |
Конус шпинделя | Морзе 5 |
Механика станка | |

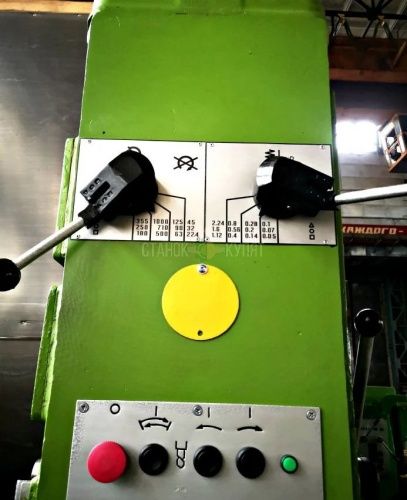

Число ступеней рабочих подач | 12 |
Пределы вертикальных рабочих подач на один оборот шпинделя, мм | 0,05...2,24 |
Управление циклами работы | Ручное |
Наибольшая допустимая сила подачи, кН | 23,5 |
Динамическое торможение шпинделя | Есть |
Привод | |
Электродвигатель привода главного движения, кВт | 7,5 |
Электронасос охлаждающей жидкости Тип | Х14-22М |
Габарит станка | |
Габариты станка, мм | 2930 х 890 х 1355 |
Масса станка, кг | 1870 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Московская область | |
Состояние | Рабочее | Другие товары |
Оплата | Безналичный расчёт ФЛ / На счёт ИП или ЮЛ / Наличными | |
Доставка | Самовывоз / Транспортные компании | |

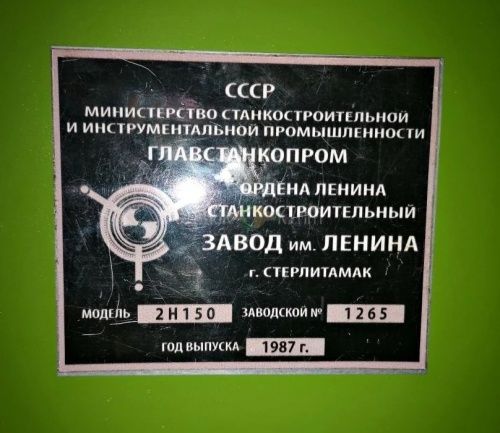

Год производства | 1987 | |
Напряжение, В | 380 | Другие товары |
Мощность, Вт | 7500 | |
Max частота вращения шпинделя, об/мин | 1000 | |
Max диаметр сверления, мм | 50 | |
Артикул | 700031 |
