Класс точности по ГОСТ 8-82
|
А
|
|
Наибольший диаметр заготовки над станиной, мм
|
320
|
|
Наибольший диаметр заготовки над суппортом, мм
|
180
|
|
Наибольшая длина заготовки (РМЦ), мм
|
750
|
|
Наибольшая длина обтачивания, мм
|
710
|
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм
|
185
|
|
Высота оси центров над плоской частью станины (высота центров), мм
|
175
|
|
Высота резца, устанавливаемого в резцедержателе, мм
|
25
|
|
Шпиндель
|
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
45
|
|
Наибольший диаметр прутка, мм
|
44
|
|
Число ступеней частот прямого вращения шпинделя
|
24
|
|
Частота прямого вращения шпинделя, об/мин
|
10...2000
|
|
Число ступеней частот обратного вращения шпинделя
|
21
|
|
Частота обратного вращения шпинделя, об/мин
|
10...2000
|
|
Размер внутреннего конуса в шпинделе, М
|
Конус морзе 6
|
|
Конец шпинделя по ГОСТ 12593-72
|
6К
|
|
Торможение шпинделя
|
есть
|
|

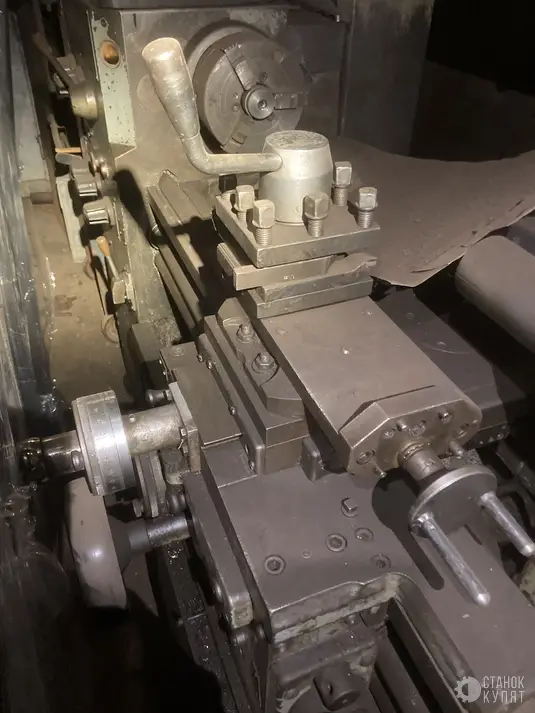

Суппорт. Подачи
|
|
|
Наибольшее продольное перемещение суппорта от руки, по валику, по винту, мм
|
750
|
|
Наибольшее поперечное перемещение суппорта от руки, по винту, мм
|
220
|
|
Число ступеней продольных и поперечных подач
|
68
|
|
Пределы продольных подач, мм/об
|
0,01...2,8
|
|
Пределы поперечных подач, мм/об
|
0,005...1,4
|
|
Скорость быстрых перемещений суппорта, продольных, м/мин
|
4
|
|
Скорость быстрых перемещений суппорта, поперечных, м/мин
|
2
|
|
Продольное перемещение на одно деление лимба, мм
|
1
|
|
Продольное перемещение на одно деление нониуса, мм
|
0,1
|
|
Поперечное перемещение на одно деление лимба, мм
|
0,025
|
|
Продольное перемещение на один оборот лимба, мм
|
100
|
|
Поперечное перемещение на один оборот лимба, мм
|
5
|
|
Количество нарезаемых резьб метрических
|
27
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
0,25...56
|
|
Количество нарезаемых резьб дюймовых
|
30
|
|
Пределы шагов нарезаемых резьб дюймовых
|
112...0,5
|
|
Количество нарезаемых резьб модульных
|
27
|
|
Пределы шагов нарезаемых резьб модульных
|
0,25...56
|
|
Количество нарезаемых резьб питчевых
|
30
|
|
Пределы шагов нарезаемых резьб питчевых
|
112...0,5
|
|
Предохранитель от перегрузки
|
есть
|
|
Блокировка продольных и поперечных подач
|
есть
|
|
Выключающие продольные упоры
|
есть
|
|
Верхний суппорт (резцовые салазки)
|
|
|
Наибольшее перемещение верхнего суппорта, мм
|
120
|
|
Перемещение на одно деление лимба, мм
|
0,02
|
|
Перемещение на один оборот лимба, мм
|
2
|
|
Наибольший угол поворота, град
|
±75°
|
|
Цена деления шкалы поворота, град
|
1°
|
|
Задняя бабка
|
|
|
Наибольшее перемещение пиноли задней бабки, мм
|
120
|
|
Цена деления линейки/ нониуса, мм
|
5/ 0,1
|
|
Размер центра в пиноли по ГОСТ 13214-79
|
КМ 5
|
|
Поперечное перемещение задней бабки, мм
|
±5
|
|
Электрооборудование
|
|
|
Количество электродвигателей на станке
|
4
|
|
Электродвигатель главного привода, кВт (об/мин)
|
3,6/ 5,3 (750/ 1500)
|
|
Привод ускоренных перемещений, кВт (об/мин)
|
0,37 (1500)
|
|
Электродвигатель насоса охлаждения, кВт (об/мин)
|
0,12 (3000)
|
|
Электродвигатель станции смазки, кВт (об/мин)
|
0,12 (1500)
|
