Наименование параметра
|
16К20Т1.02
|
|

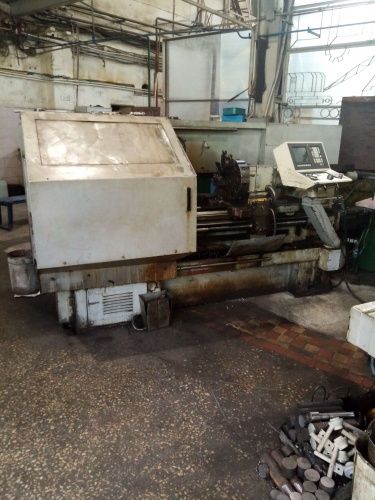

Основные параметры станка
|
|
|

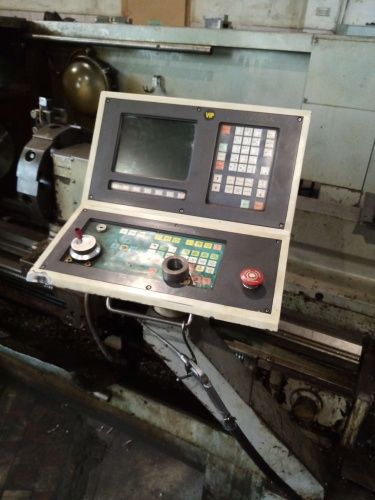

Тип системы ЧПУ
|
НЦ-31
|
|
Наибольший диаметр обрабатываемого изделия над станиной, мм
|
500
|
|
Наибольший диаметр обрабатываемого изделия над суппортом, мм
|
220
|
|
Наибольшая длина обрабатываемого изделия, мм
|
1000
|
|
Наибольшая длина обработки, мм
|
905
|
|
Наибольший диаметр обрабатываемого прутка, мм
|
53
|
|

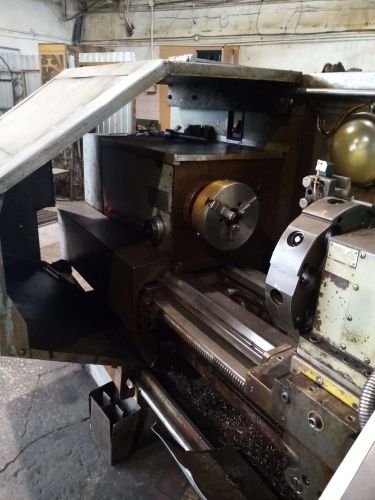

Шпиндель
|
|
|
Мощность двигателя главного движения, кВт
|
11
|
|
Количество рабочих скоростей шпинделя
|
б/с
|
|
Диаметр отверстия в шпинделе, мм
|
55
|
|
Пределы чисел оборотов шпинделя, об/мин
|
22,4...2240
|
|
Количество автоматически переключаемых скоростей
|
б/с
|
|
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин
|
Ряд I - 22,4..355
Ряд II - 63..900
Ряд III - 160..2240
|
|
Центр шпинделя передней бабки по ГОСТ 13214-67
|
7032 - 0043 Морзе №6
|
|
Центр пиноли задней бабки по ГОСТ 13214-67
|
7032 - 0045 Морзе №5
|
|
Конец шпинделя по ГОСТ 12593-72
|
6К
|
|
Наибольший крутящий момент на шпинделе, Нм
|
1000
|
|
Предельный диаметр сверления по стали/ чугуну, мм
|
25/ 28
|
|
Подачи
|
|
|
Наибольшее перемещение суппорта продольное / поперечное, мм
|
905/ 275
|
|
Максимальная скорость продольной/ поперечной рабочей подачи, м/мин
|
2,0/ 1,0
|
|
Пределы шагов нарезаемых резьб, мм
|
0,01..40,959
|
|
Диапазон скоростей продольных подач, мм/мин
|
0,01..20,47
|
|
Диапазон скоростей поперечных подач, мм/мин
|
0,005..10,23
|
|
Скорость быстрых продольных/ поперечных ходов, м/мин
|
7,5/ 5
|
|
Дискретность продольного/ поперечного перемещения
|
0,01/ 0,005
|
|
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)
|
6
|
|
Параметры системы ОСУ
|
|
|
Обозначение системы ОСУ
|
НЦ-31
|
|
Число координат
|
2
|
|
Количество одновременно управляемых координат
|
2
|
|
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм
|
0,01
|
|
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм
|
|
|
Тип датчика обратной связи
|
ВЕ-178
|
|
Тип резьбонарезного датчика
|
ВЕ-178
|
|
Электрооборудование. Привод
|
|
|
Количество электродвигателей на станке
|
7
|
|
Электродвигатель привода главного движения, кВт
|
11
|
|
Электродвигатель привода продольных подач, кВт
|
2,2
|
|
Электродвигатель привода поперечных подач, кВт
|
1,1
|
|
Электродвигатель револьверной головки, кВт
|
0,37
|
|
Электродвигатель станции смазки каретки, кВт
|
0,18
|
|
Электродвигатель станции смазки шпиндельной бабки, кВт
|
0,27
|
|
Электродвигатель насоса охлаждения, кВт
|
0,18
|
|
Суммарная мощность электродвигателей, кВт
|
16
|
|
Суммарная мощность станка, кВт
|
25
|
|
Габариты и масса станка
|
3230 х 1700 х 1700
|
|
Масса станка с ЧПУ, кг
|
3800
|
