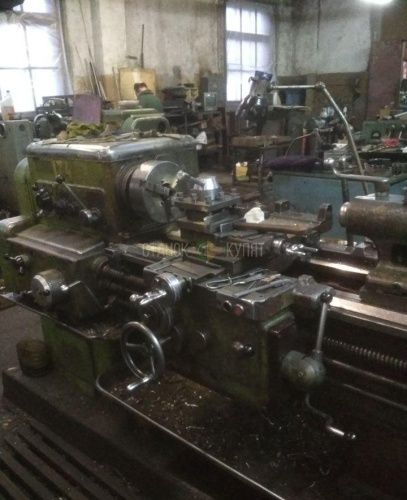

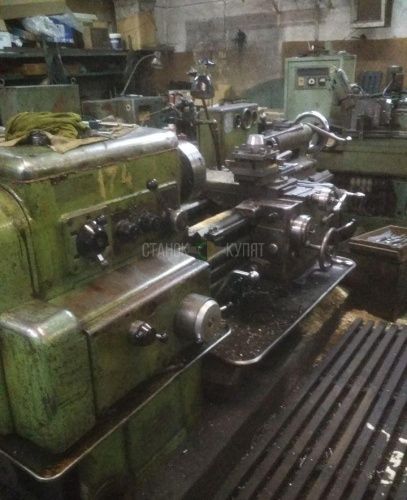

Токарный станок 1А616 101422


СССР
Характеристики:
Производитель
Страна бренда
Страна производства
Местонахождение (Регион)
Санкт-Петербург
Состояние
Оплата
Безналичный расчёт ФЛ / Наличными
Доставка
Самовывоз / Транспортные компании
В наличииВ наличии

Описание товара

Контакты продавца
Скрыть Посмотреть
Не знаете как начать беседу? Скажите или напишите: «Добрый день! Я по поводу станка (назовите модель станка и что видите объявление на «Станок купят»/прикрепите ссылку с нашего сайта к сообщению). И ваш вопрос». Вежливость и конкретика будут способствовать продуктивному общению.
Имя: Николай Анатольевич
Телефон: 89818348788
Если у продавца отсутствует станок в наличии, он завышает цену указанную в объявлении или предлагает различные услуги, оставьте обращение через нашу форму обратной связи, указав ссылку или артикул станка и саму проблему. Мы снимем объявление с публикации и проведём проверку. Спасибо за информацию!

Первым узнавайте о новых объявлениях по продаже токарных станков по металлу Подробнее

Токарно-винторезный станок 1А616 производился Средневолжским станкостроительным заводом с 1957 года. Станок предназначен для токарной обработки сравнительно небольших деталей из различных материалов как быстрорежущими, так и твердосплавными инструментами в условиях индивидуального и серийного производства. На станке можно нарезать резцом метрические, дюймовые, модульные и питчевые резьбы.

Наибольший диаметр детали типа Диск, обрабатываемой над станиной, составляет Ø320 мм, а максимальный диаметр детали типа Вал, закрепляемой в центрах над верхней частью суппорта, не должен превышать Ø180 мм. Наибольшая длина обтачивания детали с механической подачей суппорта равна 660 мм при РМЦ = 710 мм. Шпиндель имеет сквозное отверстие Ø35 мм под пруток до Ø34 мм.

Привод движения резания у станка модели 1А616 является разделенным. Он состоит из двенадцатиступенчатой коробки скоростей, выполненной как отдельный узел, и переборного устройства, расположенного в шпиндельной бабке. Электродвигатель, коробка скоростей, переборное устройство и шпиндель, соединенные двумя клиноременными передачами составляют привод движения резания.

Шпиндель станка получает 24 скорости вращения (9..1800 или 11,2..2240 об/мин), причем 3 скорости совпадают по величине при работе с перебором и без перебора. Таким образом, шпиндель получает 21 различную скорость вращения. 12 скоростей вращения напрямую от коробки скоростей через клиноременную передачу и разгруженный приемный шкив (через зубчатую муфту) и 12 скоростей вращения через переборные шестерни. Для включения перебора или зубчатой муфты служит правая рукоятка на передней бабке.

Изменение чисел оборотов шпиндели производится за счет перемещения блоков шестерен по шлицевым валам при помощи двух рукояток, выведенных на переднюю стенку коробки скоростей. Реверс шпинделя осуществляется фрикционной муфтой. Торможение — электромагнитной муфтой подключением постоянного тока в обмотку статора электродвигателя.

Передний конец шпинделя выполнен по ГОСТ 12593 (DIN 55027, ИСО 702-3-75) под поворотную шайбу, с центрирующим коротким конусом. (До 1959 года токарный станок 1а616 выпускался с резьбовым концом шпинделя (М76 х 6):

Обрабатываемая деталь устанавливается в центрах или патроне. Привод станка осуществляется от одного электродвигателя через два клиноременных ремня и редуктор, расположенный в левой тумбе станка.

Наличие клиноременной передачи предохраняет механизмы коробки скоростей и шпиндельной бабки от динамических ударов при пуске, реверсировании и торможении.

Торможение электродвигателя привода производится постоянным током, что дает плавный и быстрый останов шпинделя без нагрева электродвигателя.

Коробка подач обеспечивает, нарезание метрической, дюймовой и модульной резьбы без применения сменных шестерен. Для нарезания точной резьбы ходовой винт может быть включен напрямую, минуя коробку подач.

Двигатель для привода быстрого хода не предусмотрен.

В станке предусмотрена возможность установки гидрокопировального устройства и гидропневмоцилиндров для зажима изделий в патроне или цанге.

Коробка подач обеспечивает, нарезание метрической, дюймовой и модульной резьбы без применения сменных шестерен. Для нарезания точной резьбы ходовой винт может быть включен напрямую, минуя коробку подач.

Для нарезания резьбы с шагом до 6 мм движение, как и при подаче суппорта, заимствуется от шпинделя станка. Резьбы с более крупным шагом нарезаются при включенном переборе с использованием звена увеличения шага.

В токарном станке 1А616 предусмотрена возможность нарезания особо точных резьб путем исключения кинематических цепей коробки подач и применения специальных прецизионных сменных зубчатых колес.


Технические характеристики
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки, обрабатываемой над станиной, мм 320
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 180
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм 710
Наибольшая длина обтачивания, мм 660
Высота от опорной поверхности резца до линии центров, мм 25
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 170
Высота оси центров над плоскими направляющими станины (высота центров), мм 165
Наибольшая масса заготовки, обрабатываемой в патроне, кг
Наибольшая масса заготовки, обрабатываемой в центрах, кг
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 35
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 34
Частота прямого вращения шпинделя, об/мин 9..1800
Число ступеней частот прямого вращения шпинделя 21
Частота обратного вращения шпинделя, об/мин 9...1800
Число ступеней частот обратного вращения шпинделя 21
Размер внутреннего конуса в шпинделе, М Морзе 5
Конец шпинделя по ГОСТ 12593-72
Торможение шпинделя есть
Блокировка рукояток есть
Точность, тип и размер подшипника в передней опоре А 3182116 80х125-34
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта от руки, по валику, по винту, мм 670/ 670/ 670
Наибольшее перемещение поперечной каретки суппорта от руки, по винту, мм 195/ - /195
Цена деления лимба продольного перемещения суппорта, мм 1
Цена деления лимба поперечного перемещения суппорта, мм 0,05
Продольное перемещение на один оборот лимба, мм 110
Поперечное перемещение на один оборот лимба, мм 5
Число ступеней продольных подач
Пределы продольных рабочих подач, мм/об 0,065..0,91
Пределы поперечных рабочих подач, мм/об 0,065..0,91
Скорость быстрых перемещений суппорта, продольных, м/мин нет
Скорость быстрых перемещений суппорта, поперечных, м/мин нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм 0,5...24
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых 56..1
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных 0,25..22
Количество нарезаемых резьб питчевых
Пределы шагов нарезаемых резьб питчевых 128...2
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 120
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Перемещение резцовых салазок на один оборот лимба, мм
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град
Наибольшее сечение державки резца, мм 20 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Число резцов в резцовой головке 4
Задняя бабка
Диаметр пиноли задней бабки, мм
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 4
Наибольшее перемещение пиноли, мм 120
Перемещение пиноли на одно деление лимба, мм 1
Величина поперечного смещения корпуса бабки, мм ±10
Электрооборудование
Количество электродвигателей на станке 2
Привод главного движения, кВт 4
Тип электродвигателя главного привода АО2-41-4
Привод ускоренных перемещений, кВт -
Привод маслонасоса в станции смазки С48-14М, кВт -
Привод насоса охлаждения, кВт 0,125
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2135 х 1225 х 1220
Масса станка, кг 1500

Комментарии продавца
Точное местоположение: Санкт-Петербург.
Продадим токарный станок 1А616. Заводской номер: 8273. Вес: 1,5 т. В рабочем состоянии. Продается в связи с закрытием производства. Торг возможен, но только при осмотре.

Характеристики

Прочие
Производитель СССР
Страна бренда СССР Другие товары
Страна производства СССР Другие товары
Местонахождение (Регион) Санкт-Петербург
Состояние Рабочее Другие товары
Оплата Безналичный расчёт ФЛ / Наличными
Доставка Самовывоз / Транспортные компании
Гарантия Нет Другие товары
Год производства 1966
Напряжение, В 380 Другие товары
Мощность, Вт 4000
Расстояние между центрами, мм 710
Max диаметр обработки над станиной, мм 320
Min частота вращения шпинделя, об/мин 9
Max частота вращения шпинделя, об/мин 1800
Система подачи СОЖ Есть Другие товары
Вес, кг 1500
Артикул 101422
