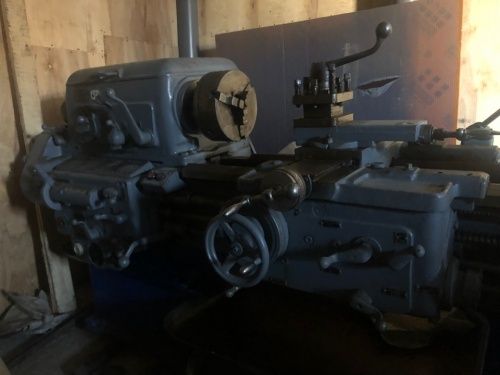

Токарный станок модели 1А62 является результатом значительного усовершенствования общеизвестного станка 1Д62М (ДИП200).

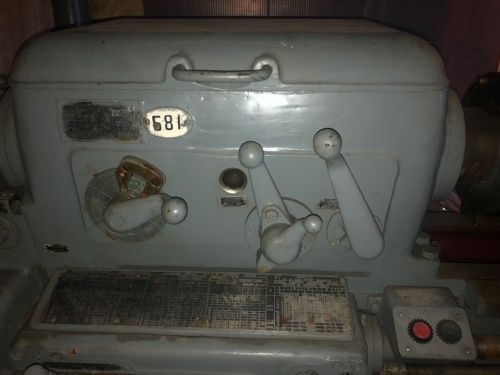

Станок 1А62 значительно быстроходнее и мощнее станка 1Д62М, он имеет большое количество скоростей, более удобное управление. Коробка подач упрощена. Для сокращения вспомогательного времени на обслуживание станка уменьшено количество рукояток управления коробкой скоростей установлены лимб продольной подачи и быстродействующий поворотный резцедержатель. Установка на необходимую скорость числа оборотов шпинделя производится по соответствующим цифрам на диске, имеющемся на передней стенке шпиндельной бабки. Конструкция механизма подач допускает включение ходового винта не через коробку подач, а через сменные зубчатые колеса, что обеспечивает повышение точности шага нарезаемых резьб.
Наименование параметра | 1А62 |
---|---|
Основные параметры | |
Класс точности по ГОСТ 8-82 | Н |
Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 400 |
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 210 |
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм | 750, 1000, 1500 |
Наибольшая длина обточки, мм | 650, 900, 1400 |
Высота оси центров над плоскими направляющими станины, мм | 202 |
Наибольшее расстояние от оси центров до до кромки резцедержателя, мм | 228 |
Высота от опорной поверхности резца до оси центров (высота резца), мм | 25 |
Наибольшее сечение державки резца, мм | 25 х 25 |
Наибольшая масса заготовки, обрабатываемой в патроне, кг | |
Наибольшая масса заготовки, обрабатываемой в центрах, кг | |
Шпиндель | |
Диаметр сквозного отверстия в шпинделе, мм | 36 |
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 34 |
Число ступеней частот прямого вращения шпинделя | 21 |
Частота вращения шпинделя в прямом направлении, об/мин | 11,5..1200 |
Число ступеней частот обратного вращения шпинделя | 12 |
Частота вращения шпинделя в обратном направлении, об/мин | 18..1520 |
Размер внутреннего конуса в шпинделе, М | Морзе 5 |
Конец шпинделя фланцевого | М90х6 |
Торможение шпинделя | есть |
Материал шпинделя | Ст.45 |
Суппорт. Подачи | |
Наибольшее перемещение продольной каретки суппорта от руки, мм | 650, 900, 1400 |
Наибольшее перемещение продольной каретки суппорта по валику и по винту, мм | 650, 900, 1400 |
Наибольшее перемещение поперечной каретки суппорта от руки, мм | 280 |
Наибольшее перемещение поперечной каретки суппорта по валику и по винту, мм | 280 |
Продольное перемещение на одно деление лимба, мм | 1 |
Поперечное перемещение на одно деление лимба, мм | 0,05 |
Поперечное перемещение на один оборот лимба (шаг винта поперечного суппорта), мм | 5 |
Число ступеней продольных подач | 35 |
Пределы рабочих подач продольных, мм/об | 0,082...1,59 |
Число ступеней поперечных подач | 35 |
Пределы рабочих подач поперечных, мм/об | 0,027..0,522 |
Скорость быстрых перемещений суппорта, продольных, м/мин | нет |
Скорость быстрых перемещений суппорта, поперечных, м/мин | нет |
Максимально допустимая скорость при работе по упорам, м/мин | |
Количество нарезаемых резьб метрических | 19 |
Пределы шагов метрических резьб, мм | 1..12 |
Количество нарезаемых резьб дюймовых | 20 |
Пределы шагов дюймовых резьб, ниток/дюйм | 24..2 |
Количество нарезаемых резьб модульных | 10 |
Пределы шагов модульных резьб, модуль | 0,5..3 |
Количество нарезаемых резьб питчевых | 24 |
Пределы шагов нарезаемых резьб питчевых | 95..7 |
Выключающие упоры продольные | есть |
Выключающие упоры поперечные | нет |
Предохранение от перегрузки | есть |
Блокировка одновременного включения продольного и поперечного движения суппорта | есть |
Резьбоуказатель | |
Наружный диаметр ходового винта, мм | 40 |
Шаг ходового винта, мм | 12 |
Диаметр ходового вала, мм | 30 |
Резцовые салазки | |
Наибольшее перемещение резцовых салазок, мм | 113 |
Перемещение резцовых салазок на одно деление лимба, мм | 0,05 |
Перемещение резцовых салазок на один оборот лимба (шаг винта резцовых салазок), мм | 5 |
Наибольший угол поворота резцовых салазок, град | ±90° |
Цена деления шкалы поворота резцовых салазок, град | 1° |
Число резцов в резцовой головке | 4 |
Задняя бабка | |
Диаметр пиноли задней бабки, мм | 70 |
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 | Морзе 4 |
Наибольшее перемещение пиноли, мм | 150 |
Перемещение пиноли на одно деление лимба, мм | нет |
Величина поперечного смещения корпуса бабки, мм | ±15 |
Электрооборудование | |
Количество электродвигателей на станке | 2 |
Электродвигатель главного привода, кВт | 7 |
Электродвигатель быстрых перемещений, кВт | нет |
Электродвигатель гидростанции, кВт | нет |
Электродвигатель насоса охлаждения, кВт | 0,125 |
Насос охлаждения (помпа) | ПА-22 |
Габариты и масса станка | |
Габариты станка (длина ширина высота) (РМЦ = 1000), мм | 2650 х 1580 х 1210 |
Масса станка (РМЦ = 1000), кг | 2105 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Саратовская область | |
Состояние | Рабочее | Другие товары |
Оплата | На счёт ИП или ЮЛ | |
Доставка | Самовывоз | |
Гарантия | Нет | Другие товары |
Год производства | 1966 | |
Напряжение, В | 380 | Другие товары |
Мощность, Вт | 7125 | |
Расстояние между центрами, мм | 3000 | |
Max диаметр обработки над станиной, мм | 400 | |
Min частота вращения шпинделя, об/мин | 12 | |
Max частота вращения шпинделя, об/мин | 2000 | |
Система подачи СОЖ | Есть | Другие товары |
Вес, кг | 2105 | |
Артикул | 101456 |
