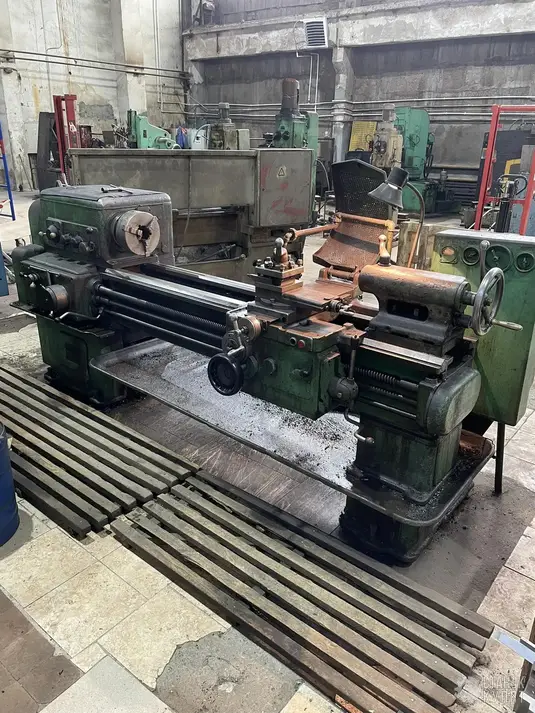

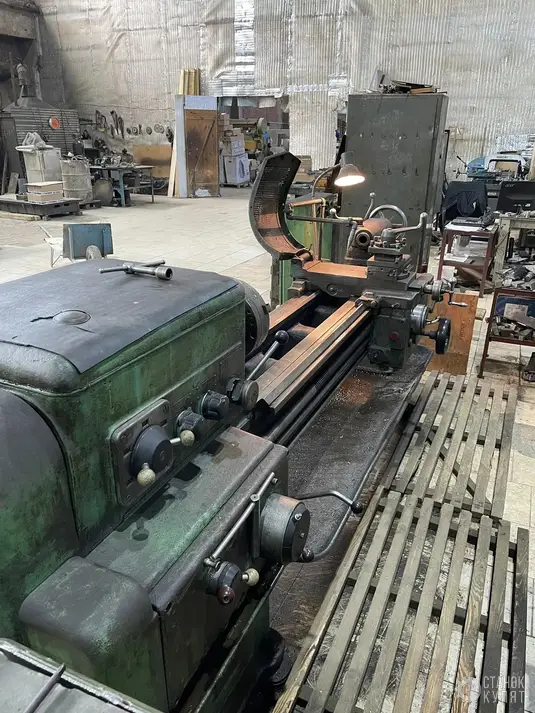

Основные параметры
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Наибольший диаметр заготовки, обрабатываемой над станиной, мм
|
400
|
|
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм
|
220
|
|
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм
|
710, 1000, 1400
|
|
Наибольшая длина обточки, мм
|
640, 930, 1330
|
|
Высота оси центров над плоскими направляющими станины, мм
|
215
|
|
Наибольшее расстояние от оси центров до до кромки резцедержателя, мм
|
240
|
|
Высота от опорной поверхности резца до оси центров (высота резца), мм
|
25
|
|
Наибольшее сечение державки резца, мм
|
25 х 25
|
|
Наибольшая масса заготовки, обрабатываемой в патроне, кг
|
500
|
|
Наибольшая масса заготовки, обрабатываемой в центрах, кг
|
1500
|
|

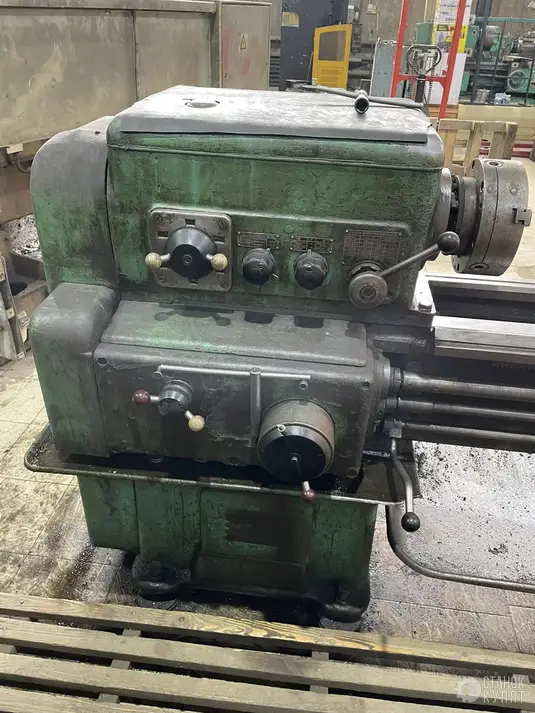

Шпиндель
|
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
38/ 47
|
|
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм
|
36/ 45
|
|
Число ступеней частот прямого вращения шпинделя
|
24
|
|
Частота вращения шпинделя в прямом направлении, об/мин
|
12,5..2000
|
|
Число ступеней частот обратного вращения шпинделя
|
12
|
|
Частота вращения шпинделя в обратном направлении, об/мин
|
19..2420
|
|
Размер внутреннего конуса в шпинделе, М
|
Морзе 5/ 6
|
|
Конец шпинделя фланцевого
|
М90х6/ 6
|
|
Торможение шпинделя
|
есть
|
|
Суппорт. Подачи
|
|
|
Наибольшее перемещение продольной каретки суппорта от руки, мм
|
640, 930, 1330
|
|
Наибольшее перемещение продольной каретки суппорта по валику и по винту, мм
|
640, 930, 1330
|
|
Наибольшее перемещение поперечной каретки суппорта от руки, мм
|
250
|
|
Наибольшее перемещение поперечной каретки суппорта по валику и по винту, мм
|
250
|
|
Продольное перемещение на одно деление лимба, мм
|
1
|
|
Поперечное перемещение на одно деление лимба, мм
|
0,05
|
|
Поперечное перемещение на один оборот лимба (шаг винта поперечного суппорта), мм
|
|
|
Число ступеней продольных подач
|
49
|
|
Пределы рабочих подач продольных, мм/об
|
0,07..4,16
|
|
Число ступеней поперечных подач
|
49
|
|
Пределы рабочих подач поперечных, мм/об
|
0,035..2,08
|
|
Скорость быстрых перемещений суппорта, продольных, м/мин
|
3,4
|
|
Скорость быстрых перемещений суппорта, поперечных, м/мин
|
1,7
|
|
Максимально допустимая скорость при работе по упорам, м/мин
|
|
|
Количество нарезаемых резьб метрических
|
44
|
|
Пределы шагов метрических резьб, мм
|
1..192
|
|
Количество нарезаемых резьб дюймовых
|
38
|
|
Пределы шагов дюймовых резьб, ниток/дюйм
|
24..2
|
|
Количество нарезаемых резьб модульных
|
20
|
|
Пределы шагов модульных резьб, модуль
|
0,5..48
|
|
Количество нарезаемых резьб питчевых
|
37
|
|
Пределы шагов нарезаемых резьб питчевых
|
96..1
|
|
Выключающие упоры продольные
|
есть
|
|
Выключающие упоры поперечные
|
нет
|
|
Предохранение от перегрузки
|
есть
|
|
Блокировка одновременного включения продольного и поперечного движения суппорта
|
есть
|
|
Резцовые салазки
|
|
|
Наибольшее перемещение резцовых салазок, мм
|
140
|
|
Перемещение резцовых салазок на одно деление лимба, мм
|
0,05
|
|
Наибольший угол поворота резцовых салазок, град
|
±90°
|
|
Цена деления шкалы поворота резцовых салазок, град
|
1°
|
|
Число резцов в резцовой головке
|
4
|
|
Задняя бабка
|
|
|
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67
|
Морзе 5
|
|
Наибольшее перемещение пиноли, мм
|
150
|
|
Перемещение пиноли на одно деление лимба, мм
|
0,05
|
|
Величина поперечного смещения корпуса бабки, мм
|
±15
|
|
Электрооборудование
|
|
|
Количество электродвигателей на станке
|
4
|
|
Электродвигатель главного привода, кВт
|
10
|
|
Электродвигатель быстрых перемещений, кВт
|
0,8
|
|
Электродвигатель гидростанции, кВт
|
1,1
|
|
Электродвигатель насоса охлаждения, кВт
|
0,125
|
|
Насос охлаждения (помпа)
|
ПА-22
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота) (РМЦ = 1000), мм
|
2812 х 1166 х 1324
|
|
Масса станка (РМЦ = 1000), кг
|
2140
|
