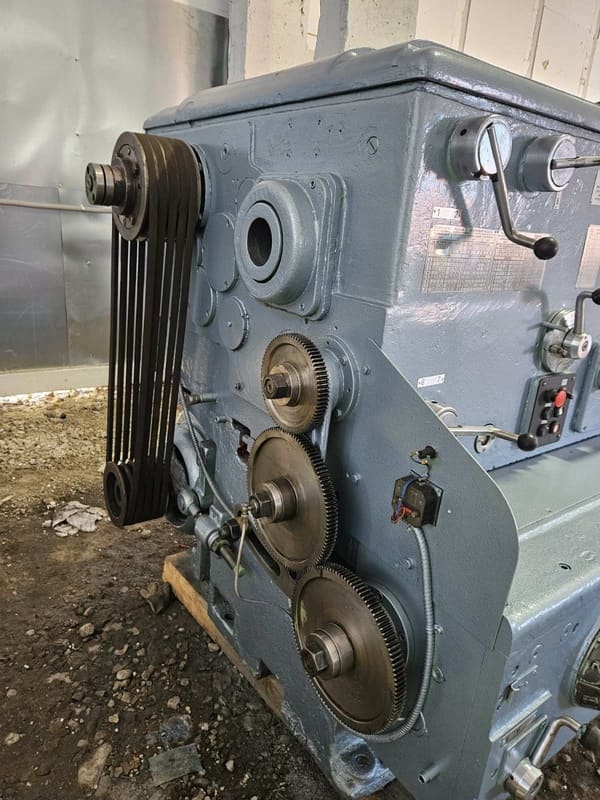

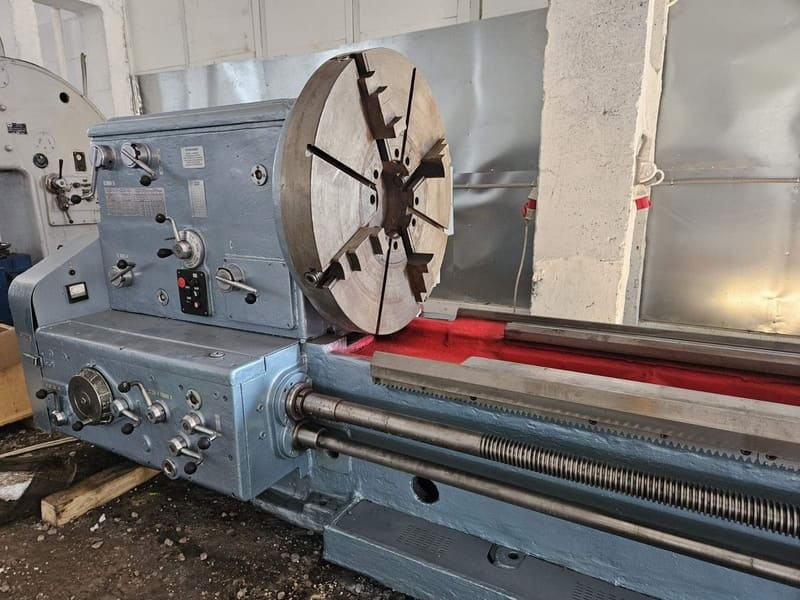

Наименование параметра
|
ДИП-500
(1д65)
|
|
Основные параметры
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Наибольший диаметр обрабатываемой заготовки над станиной, мм
|
1000
|
|
Наибольший диаметр обрабатываемой заготовки над суппортом, мм
|
620
|
|
Наибольшая длина заготовки (РМЦ), мм
|
5000
|
|
Высота устанавливаемого резца, мм
|
50 х 50
|
|
Расстояние от оси шпинделя до основания резца, мм
|
40
|
|
Наибольшая масса заготовки в центрах, кг
|
|
|

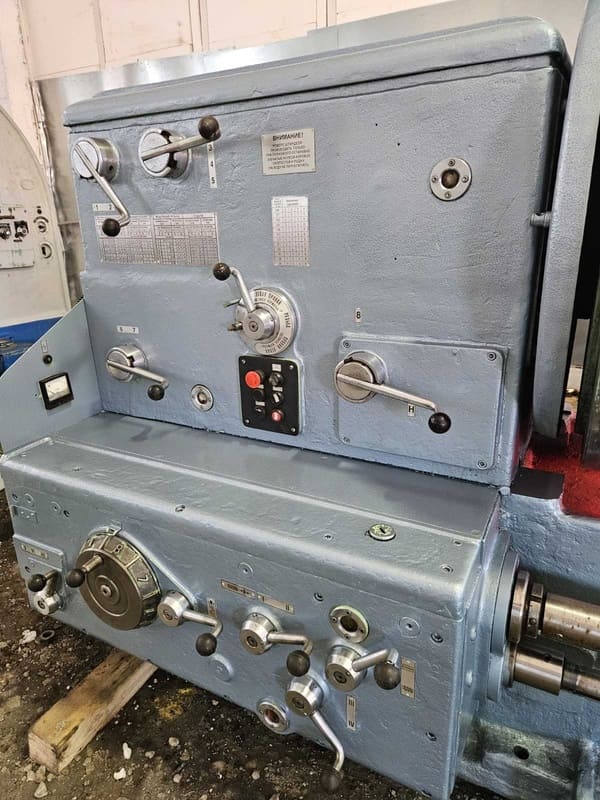

Шпиндель
|
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
100
|
|
Наибольший диаметр зажимаемого прутка, мм
|
|
|
Наибольший крутящий момент на шпинделе, кН/м
|
|
|
Число ступеней частот прямого вращения шпинделя
|
12
|
|
Частота прямого вращения шпинделя, об/мин
|
4,25..192
|
|
Число ступеней частот обратного вращения шпинделя
|
12
|
|
Частота прямого вращения шпинделя, об/мин
|
4,25..192
|
|
Размер внутреннего конуса в шпинделе
|
КМ 6
|
|
Конец шпинделя по ГОСТ 12595-72
|
|
|
Диаметр стандартного патрона, мм
|
|
|
Торможение шпинделя
|
есть
|
|
Подачи
|
|
|
Наибольшее продольное перемещение суппорта РМЦ=3000, мм
|
|
|
Наибольшее поперечное перемещение суппорта, мм
|
|
|
Цена деления лимба при продольном перемещении, мм
|
нет
|
|
Цена деления лимба при поперечном перемещении, мм
|
0,12
|
|
Наибольшее продольное перемещение на оборот лимба, мм
|
10
|
|
Наибольшее поперечное перемещение на оборот лимба, мм
|
12
|
|
Число ступеней продольных подач
|
|
|
Пределы продольных подач, мм/об
|
0,225..3,15
|
|
Пределы поперечных подач, мм/об
|
0,114..1,6
|
|
Наибольшее продольное усилие резания Pz, кН
|
|
|
Наибольшее поперечное усилие резания Pх, кН
|
|
|
Скорость быстрых перемещений суппорта, продольных, м/мин
|
нет
|
|
Скорость быстрых перемещений суппорта, поперечных, м/мин
|
нет
|
|
Количество нарезаемых резьб метрических
|
22
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
1..14
|
|
Количество нарезаемых резьб дюймовых
|
36
|
|
Пределы шагов нарезаемых резьб дюймовых
|
2..28
|
|
Количество нарезаемых резьб модульных
|
13
|
|
Пределы шагов нарезаемых резьб модульных
|
0,25..3,5
|
|
Количество нарезаемых резьб питчевых
|
нет
|
|
Выключающие упоры продольные
|
нет
|
|
Выключающие упоры поперечные
|
нет
|
|

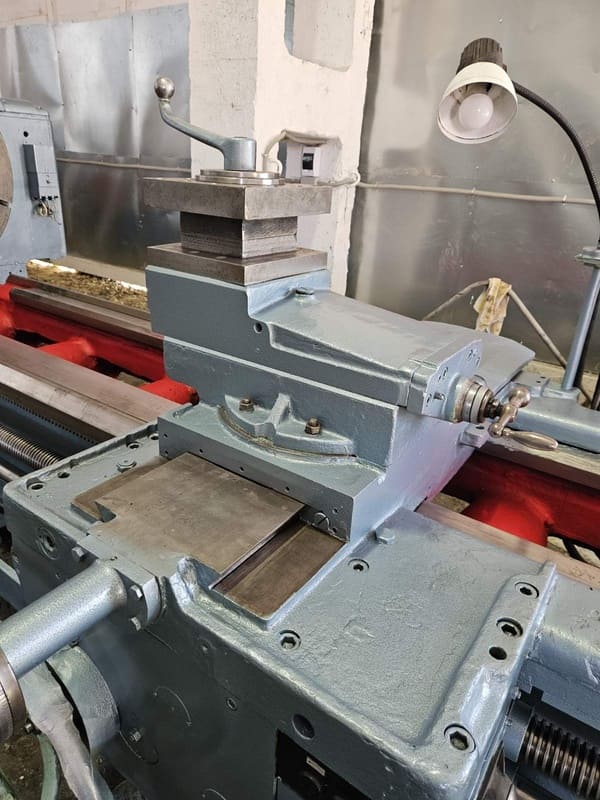

Резцовые салазки (верхний суппорт)
|
|
|
Наибольшее перемещение резцовых салазок, мм
|
|
|
Цена деления лимба перемещения резцовых салазок, мм
|
0,05
|
|
Число ступеней подач
|
|
|
Пределы продольных подач, мм/об
|
|
|
Скорость быстрых перемещений, мм/мин
|
|
|
Наибольший угол поворота, град
|
|
|
Цена одного деления угла поворота, град
|
|
|

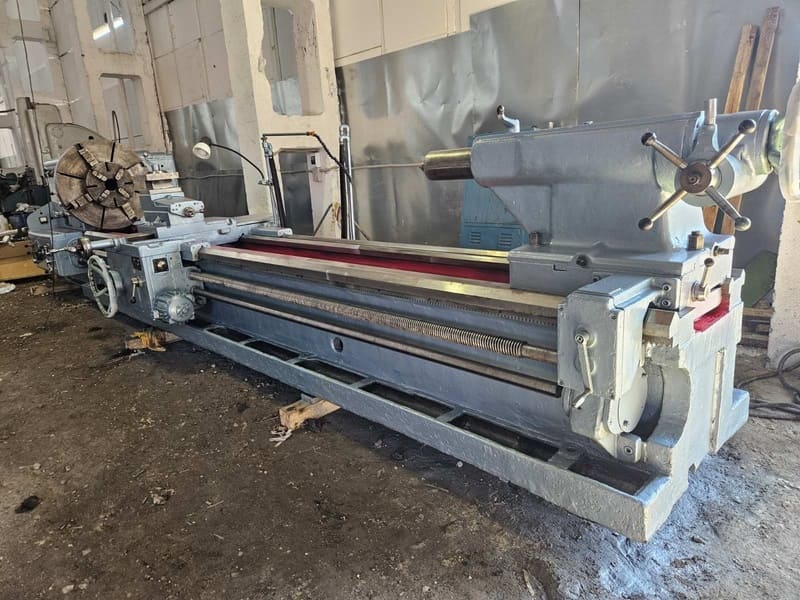

Задняя бабка
|
|
|
Центр в шпинделе по ГОСТ 13214-79
|
Морзе 6
|
|
Наибольшее перемещение пиноли, мм
|
|
|
Наибольшее перемещение пиноли с установленным инструментом, мм
|
|
|
Диаметр пиноли, мм
|
120
|
|
Наибольшее перемещение пиноли в поперечном направлении, мм
|
±30
|
|
Электрооборудование
|
|
|
Количество электродвигателей на станке
|
1
|
|
Электродвигатель главного привода, кВт
|
17
|
|
Электродвигатель быстрого хода суппорта, кВт
|
нет
|
|
Привод насоса смазки
|
Встроен
|
|
Насос охлаждения (помпа)
|
|
|
Суммарная мощность всех электродвигателей, кВт
|
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм
|
8000 х 1700 х 1620
|
|
Масса станка РМЦ=3000, кг
|
11500
|
