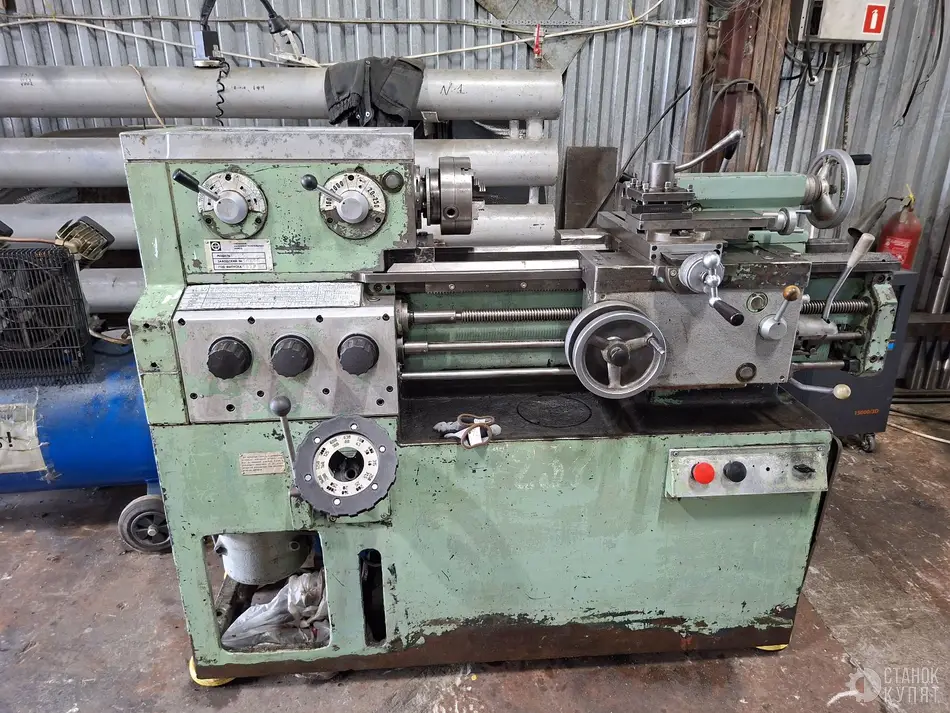

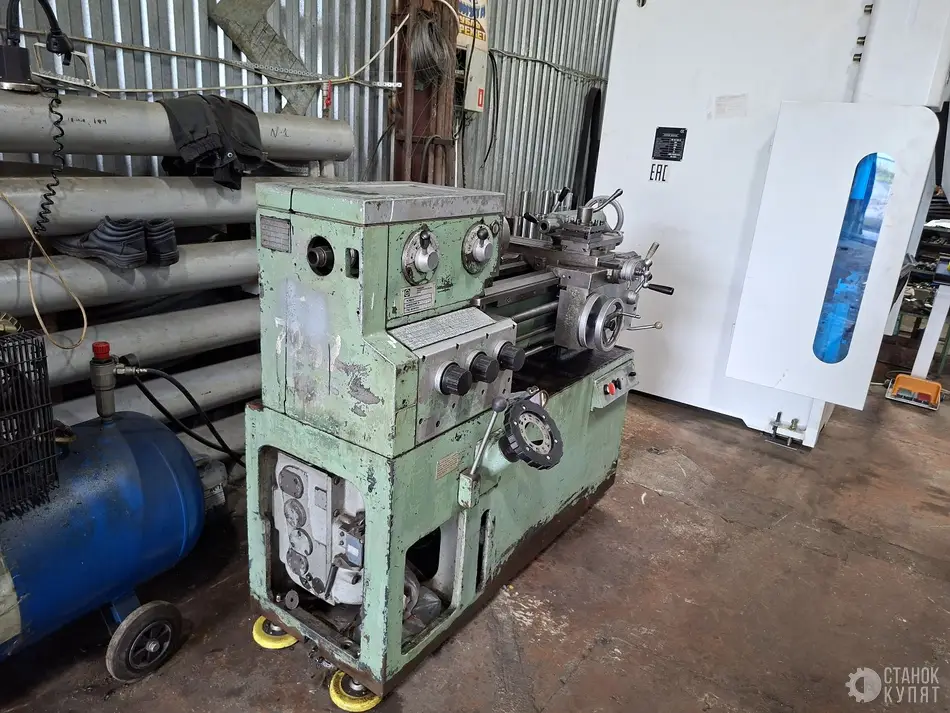

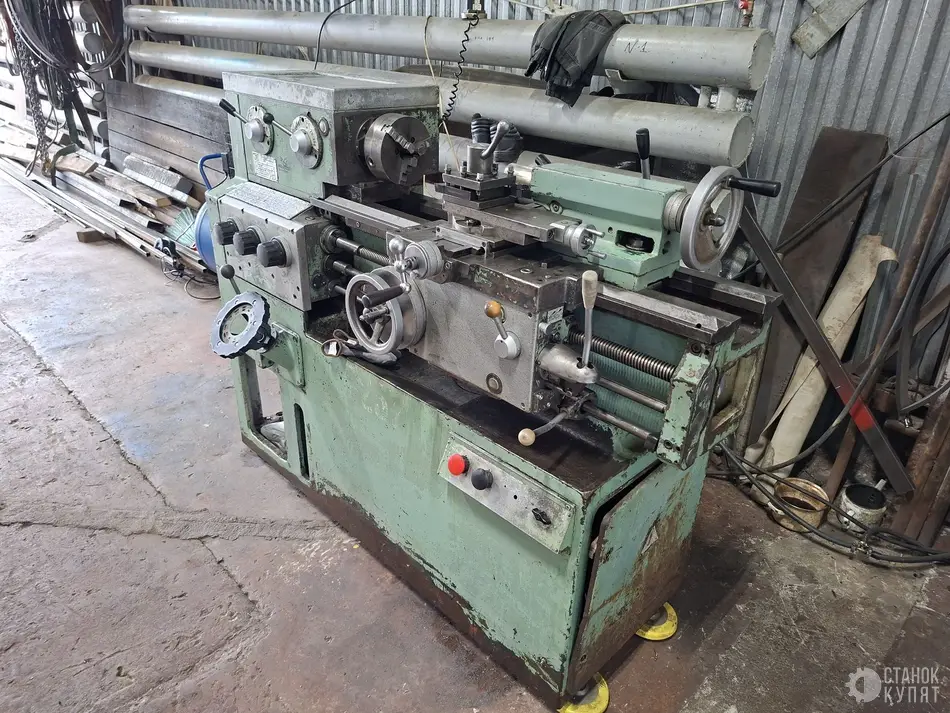

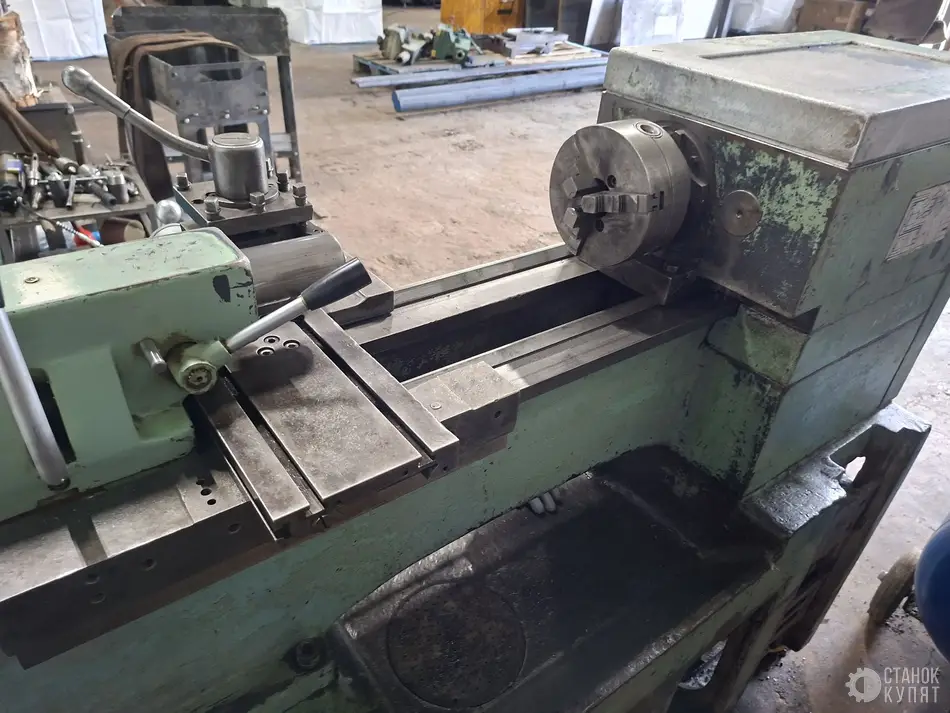

Класс точности по ГОСТ 8-82
|
П
|
|
Наибольший диаметр заготовки над станиной, мм
|
250
|
|
Наибольший диаметр заготовки над суппортом, мм
|
125
|
|
Наибольшая длина заготовки (РМЦ), мм
|
500
|
|

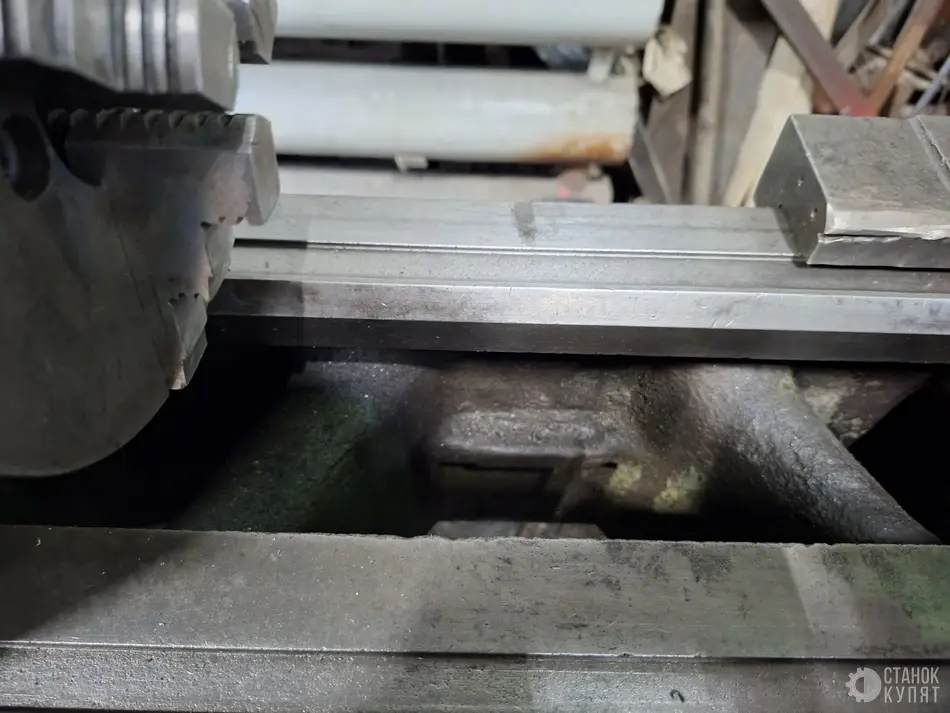

Высота оси центров над плоскими направляющими станины, мм
|
130
|
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм
|
130
|
|

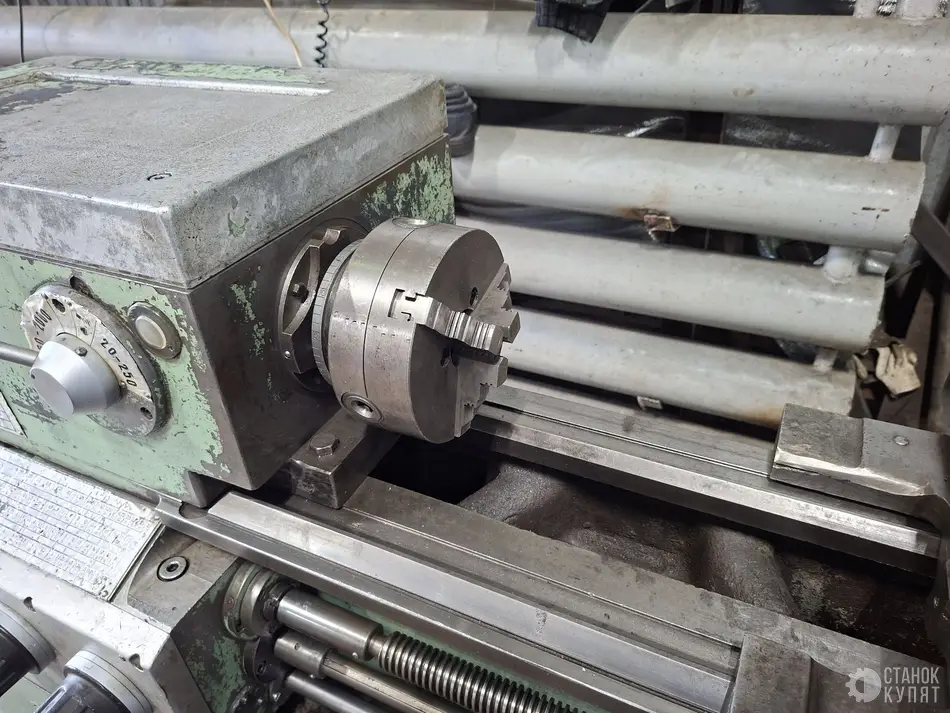

Шпидель
|
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
25
|
|
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм
|
24
|
|
Число ступеней частот прямого вращения шпинделя
|
21
|
|
Частота прямого вращения шпинделя, об/мин
|
20..2000
|
|
Число ступеней частот обратного вращения шпинделя
|
21
|
|
Частота обратного вращения шпинделя, об/мин
|
20..2000
|
|
Размер внутреннего конуса в шпинделе, М
|
Морзе 4
|
|
Конец шпинделя по ГОСТ 12593-72
|
4
|
|

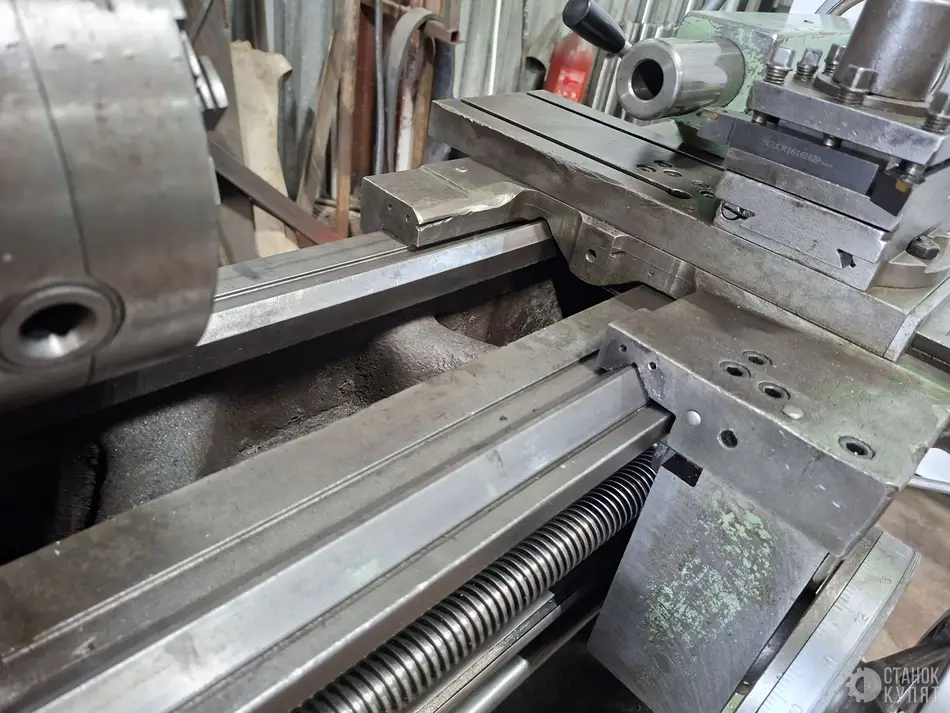

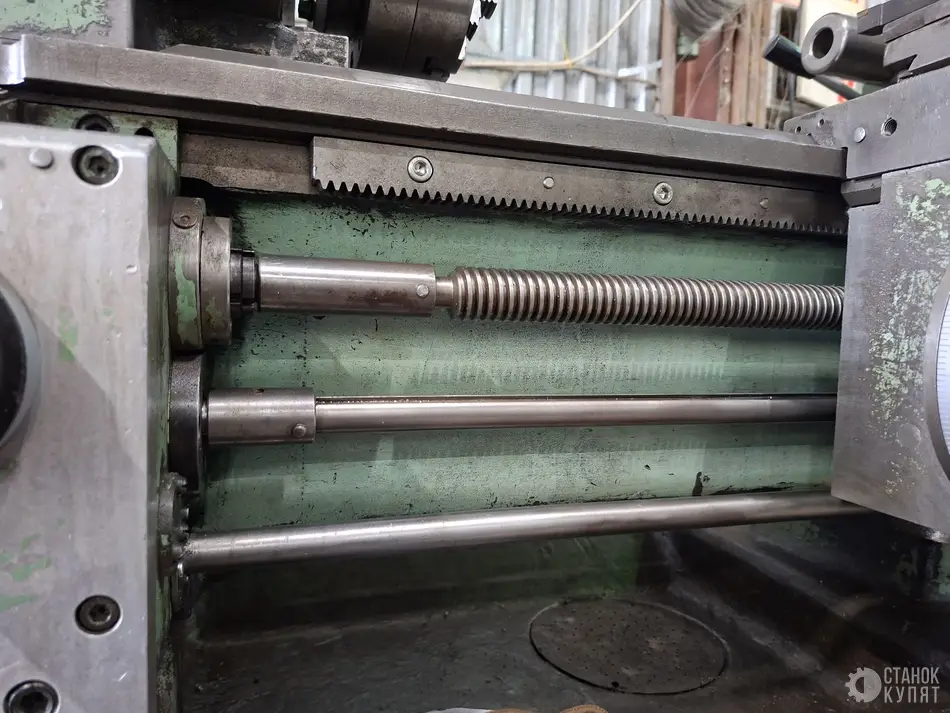

Суппорт. Подачи
|
|
|
Наибольшая длина хода каретки (наибольшее продольное перемещение суппорта), мм
|
500
|
|
Наибольшее поперечное перемещение суппорта, мм
|
180
|
|
Цена деления лимба продольного перемещения, мм
|
0,1
|
|
Цена деления лимба поперечного перемещения, мм
|
0,02
|
|

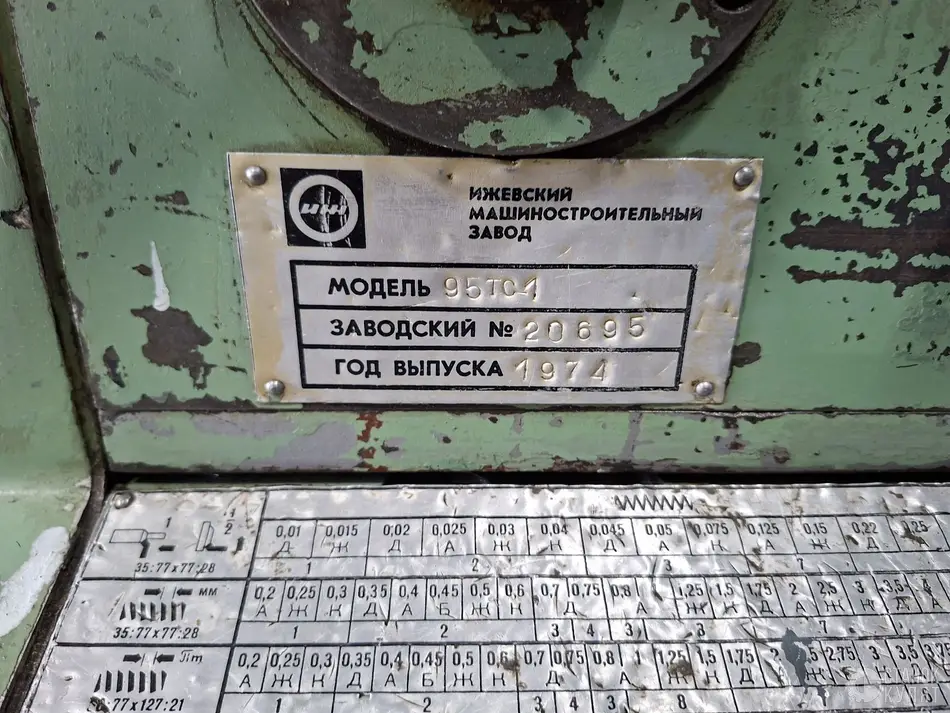

Пределы рабочих подач продольных, мм/об
|
0,01..1,8
|
|
Пределы рабочих подач поперечных, мм/об
|
0,005..0,9
|
|
Скорость быстрых продольных перемещений суппорта, м/мин
|
нет
|
|
Скорость быстрых поперечных перемещений суппорта, м/мин
|
нет
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
0,2..48
|
|
Пределы шагов нарезаемых резьб дюймовых
|
24..0,5
|
|
Пределы шагов нарезаемых резьб модульных
|
0,2..30
|
|
Количество нарезаемых резьб питчевых
|
нет
|
|
Пределы шагов нарезаемых резьб питчевых
|
нет
|
|
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н
|
3000
|
|
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н
|
3000
|
|
Резцовые салазки
|
|
|
Наибольшая длина перемещения резцовых салазок, мм
|
120
|
|
Перемещение резцовых салазок на одно деление лимба, мм
|
0,05
|
|
Наибольший угол поворота резцовых салазок, град
|
±80°
|
|
Цена деления шкалы поворота резцовых салазок, град
|
1°
|
|
Наибольшее сечение державки резца, мм
|
16 х 16
|
|
Высота от опорной поверхности резца до оси центров (высота резца), мм
|
16
|
|
Число резцов в резцовой головке
|
4
|
|
Задняя бабка
|
|
|
Конус отверстия пиноли задней бабки по ГОСТ 2847-67
|
Морзе 3
|
|
Наибольшее перемещение пиноли, мм
|
85
|
|
Перемещение пиноли на одно деление лимба, мм
|
0,05
|
|
Перемещение пиноли на одно линейки, мм
|
1
|
|
Величина поперечного смещения корпуса бабки, мм
|
±10
|
|
Электрооборудование
|
|
|
Количество электродвигателей на станке
|
3
|
|
Электродвигатель главного привода, кВт
|
3
|
|
Электродвигатель быстрых перемещений, кВт
|
нет
|
|
Электродвигатель насоса смазки, кВт
|
0,08
|
|
Электродвигатель насоса охлаждения, кВт
|
0,05
|
|
Насос охлаждения (помпа)
|
ПА-22
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота), мм
|
1770х970х1300
|
|
Масса станка, кг
|
1120
|
