Класс точности станка П по ГОСТ 8—82
|
П
|
|
Наибольший диаметр обрабатываемого изделия над станиной, мм
|
670
|
|
Наибольший диаметр обрабатываемого изделия над суппортом, мм
|
320
|
|
Наибольшая длина обрабатываемого изделия, мм
|
1500, 3000
|
|
Наибольшая масса обрабатываемого изделия, мм
|
850
|
|
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм
|
80
|
|
Количество скоростей шпинделя (обшее/ по программе)
|
Б/с
|
|
Пределы оборотов шпинделя, об/мин
|
8..2000
|
|
Конец шпинделя по ГОСТ 12593-72
|
11М
|
|
Наибольший крутящий момент на шпинделе, кНм
|
2,29
|
|
Наибольшее перемещение суппорта: продольное/ поперечное (рмц=1500, 3000), мм
|
1260, 2700/ 330
|
|

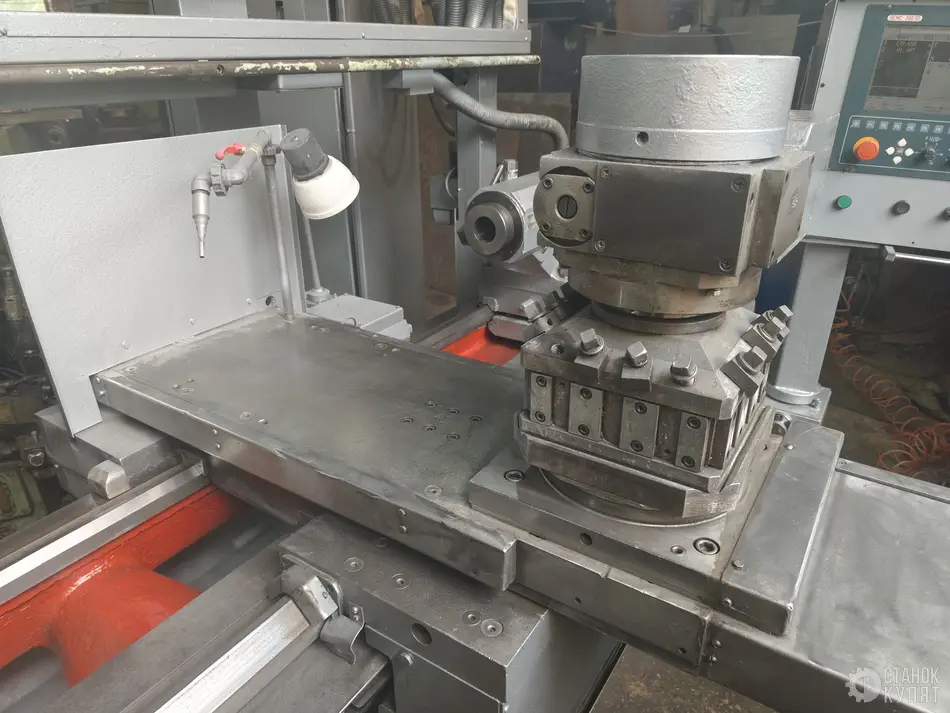

Высота резца, устанавливаемого в резцедержателе, мм
|
32
|
|
Количество инструментов, устанавливаемых в резцедержатель, мм
|
5..9
|
|
Время смены инструмента, с
|
4
|
|
Диапазон скоростей подач (продольных и поперечных), мм/мин
|
1..4000
|
|
Скорость быстрых ходов (продольных/ поперечных), мм/мин
|
10000/ 10000
|
|
Дискретность задания перемещения (продольного/ поперечного, мм
|
0,001/ 0,001
|
|
Точность перемещения (продольного/ поперечного, мм
|
0,098/ 0,032
|
|
Наибольшее усилие подачи (продольное/ поперечное), кН
|
20/ 20
|
|

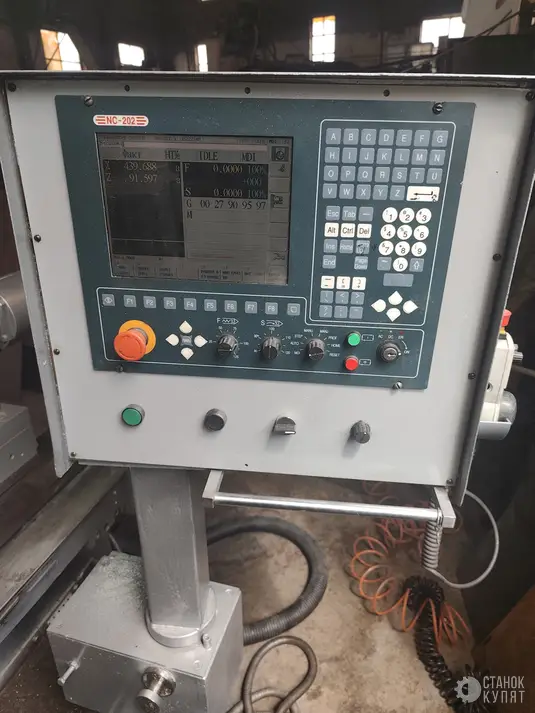

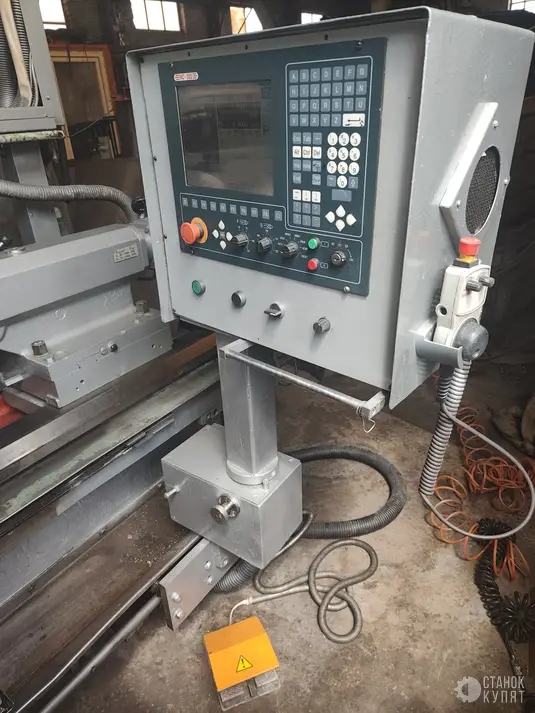

Обозначение системы ЧПУ
|
НЦ-31
|
|
Количество управляемых координат (всего/ одновременно
|
2/ 2
|
|
Количество электродвигателей на станке
|
9
|
|

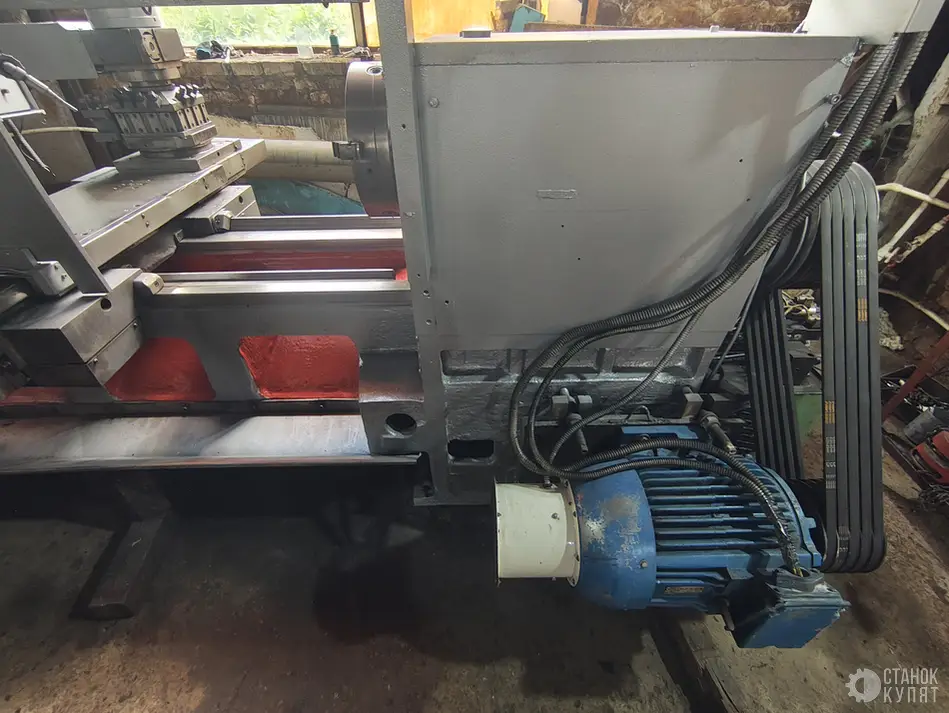

Электродвигатель главного привода, кВт
|
30
|
|

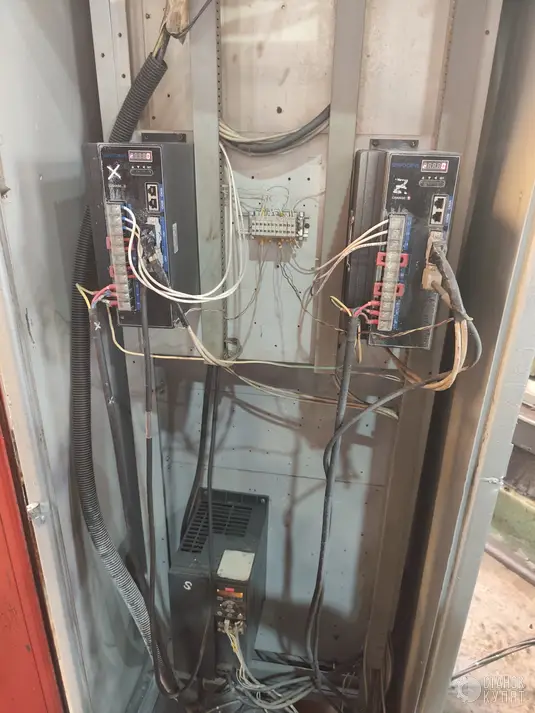

Электродвигатель приводов подач, кВт
|
30 Нм
|
|
Электродвигатель резцедержки, кВт
|
0,5
|
|
Электродвигатель станции смазки, кВт
|
1,5
|
|
Электродвигатель насоса охлаждения, кВт
|
0,125
|
|
Суммарная мощность электродвигателей, кВт
|
50
|
|
Габариты станка (длина х ширина х высота), мм
|
5290 х 3875 х 2130
|
|
Масса станка с ЧПУ, кг
|
8000
|
