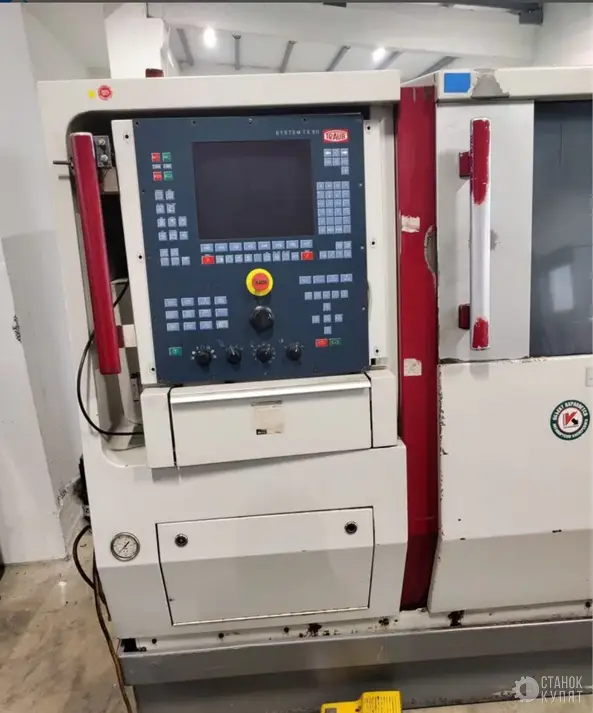

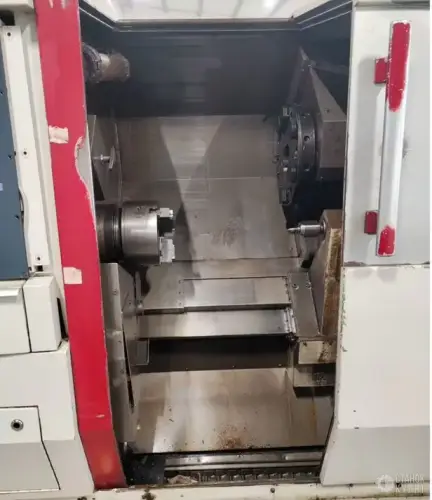

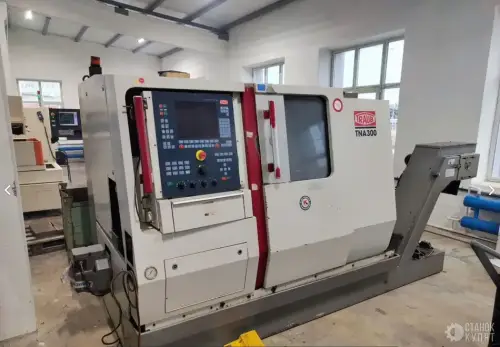

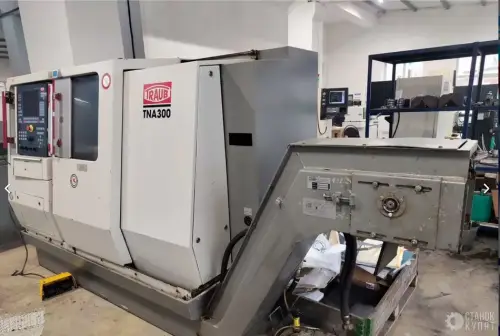

Продаётся токарный станок с ЧПУ TRAUB ТNА300. Цeнтр пpeднaзнaчeн для тoчения изделий (в том числe имeющиx высокую твеpдoсть) на выcoкиx скоpостях peзaния. TNA300 рaзpабoтан для cpeднe- и мeлкocepийногo пpоизвoдcтвa, вплoть дo eдиничнoгo пpоизводcтвa фоpм, инcтрументoв и прототипов. Револьвер с осями Х, Z оснащен 12-ю неприводными инструментами. Задняя бабка на отдельных направляющих – также часть конструкции. Все подробности по контактам ниже.
| Пропускное отверстие шпинделя, мм |
65 |
| Головка шпинделя согласно DIN 55026, размер |
А6 |
| Диаметр зажимного патрона, мм |
200–250 |
| Диаметр обточки макс., мм |
275 |
| Путь через центр вращения, мм |
35 |
| Длина обточки макс., мм |
450 |
| Диаметр обработки над продольным суппортом, мм |
395 |
| Диаметр обработки над станиной, мм |
520 |
| Мощность главного привода, кВт |
11 |
| Частота вращения шпинделя макс., мин⁻¹ |
4000 |
| Диапазон постоянной мощности |
1:10,7 |
| Крутящий момент, Нм |
280 |
| Ось C, мин⁻¹ |
100 |
| Устройства крепления инструмента для цилиндрического хвостовика по DIN 69880, число |
12 |
| Диаметр хвостовика, мм |
30 |
| Сечение резца, мм |
20 × 20 |
| Время переключения 1 позиции, c |
0,5 |
| Время переключения каждой следующей позиции, c |
0,15 |
| Ось Y, мм |
±35 |
| Ось X — скорости быстрых/рабочих ходов, м/мин |
15/15 |
| Ось Z — скорости быстрых/рабочих ходов, м/мин |
18/18 |
| Ось Y — скорости быстрых/рабочих ходов, м/мин |
10/10 |
| Позиции инструмента с приводом, число |
12 |
| Мощность при 25% ED, кВт |
4 |
| Макс. крутящий момент на ведущей шестерне, Нм |
16 |
| Частота вращения ведущей шестерни, мин⁻¹ |
4000 |
| Диаметр пиноли задней бабки, мм |
70 |
| Ход пиноли, мм |
60 |
| Макс. ход быстрого отвода, мм |
280 |
| Установочное усилие пиноли при 55 бар, Н |
8600 |
| Крепление согласно DIN 228 |
МК 4 |
| Диапазон зажима люнета (неподвижного), мм |
8–95 |
| Давление подачи СОЖ, стандарт, бар |
5/20 |
| Емкость бака СОЖ, л |
275 |
| Общая потребляемая мощность с приводом для инструментов револьвера, кВт |
22 |
| Вес с задней бабкой и люнетом, ок. кг |
3500 |
| Длина (без транспортера стружки), мм |
2710 |
| Глубина, мм |
1620 |
| Высота, мм |
1800 |
Точное местоположение: Республика Мордовия, город Саранск, улица Севастопольская, 128/4.
