Максимальный диаметр заготовки над станиной, мм
|
450
|
|
Максимальный диаметр изделия типа диск заготовки над выемкой станины, мм
|
400
|
|
Максимальный диаметр заготовки, обрабатываемый над суппортом, мм
|
210
|
|
Максимальный диаметр прутка, мм
|
53 (39 с гидро)
|
|
РМЦ, мм
|
750
|
|
Максимальная масса заготовки, кг
|
200 (с люнетом)
|
|
X, Перемещение, мм
|
235
|
|
Рабочая подача, мм/мин
|
0.01—4000
|
|
X/Z, Диаметр/шаг ШВП, мм
|
20/40 шаг 4/6
|
|
X/Z, Мощность электродвигателя, кВт
|
1.3/1.88
|
|
X/Z, Тип направляющих
|
Ласточкин хвост/Призматические
|
|
Точность позиционирования, мкм
|
±5
|
|
Повторяемость позиционирования, мкм
|
±3
|
|
Ширина между центрами направляющих осей X/Z, мм
|
245
|
|
Диаметр 3-х кулачкового патрона, мм
|
200
|
|
Частота вращения шпинделя, об/мин.
|
I 10—325; II 130—1750
|
|
Диаметр отверстия в шпинделе, мм
|
53
|
|
Торец шпинделя
|
С6 по ГОСТ 12593
|
|
Конус шпинделя
|
Морзе 6
|
|
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м
|
744/507
|
|
Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт
|
9/7.5
|
|
Тип электродвигателя шпинделя
|
Асинхронный
|
|
Число инструментов, шт
|
6
|
|
Тип хвостовика
|
25х25
|
|
Время смены инструмента на 1 позицию/полная, сек
|
3
|
|

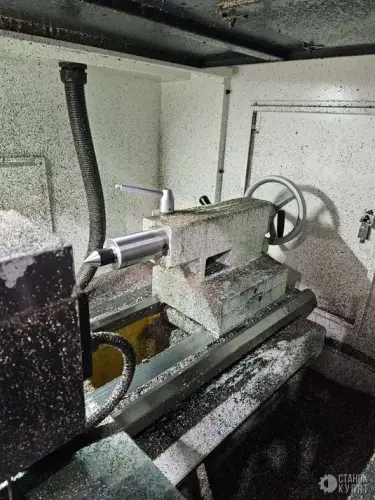

Перемещение задней бабки, мм
|
До патрона
|
|
Выдвижение пиноли, мм
|
130
|
|
Диаметр пиноли, мм
|
60
|
|
Конус пиноли
|
Морзе 4
|
|
Номинальный потребляемый ток, А
|
29
|
|
Емкость бака СОЖ, л
|
38
|
|
Емкость бака гидростанции, л
|
60 (Опция)
|
|
Масса нетто, кг
|
1800
|
|
Габаритные размеры (ДхШхВ), мм
|
2220х1150х1750
|
