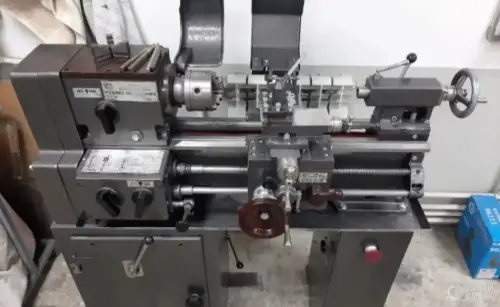

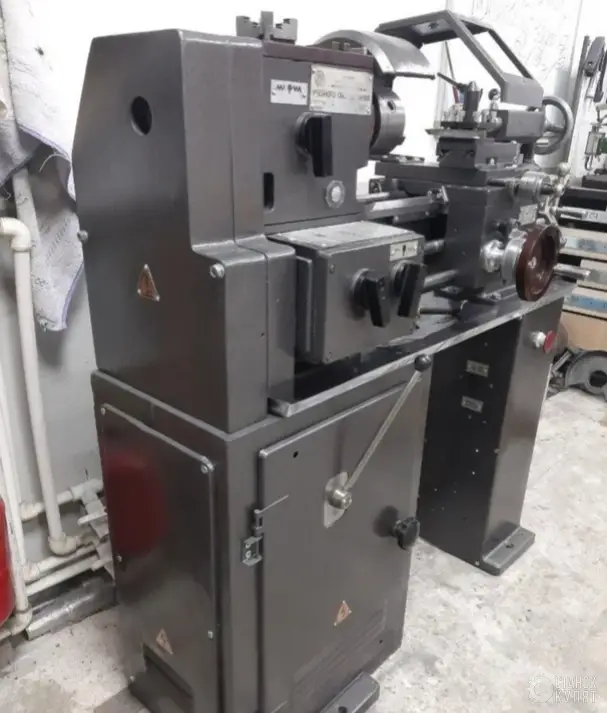

Основные параметры станка
|
|
|
Класс точности
|
Н
|
|
Наибольший диаметр заготовки над станиной, мм
|
220
|
|
Наибольший диаметр заготовки над суппортом, мм
|
100
|
|
Высота центров над плоскими направляющими станины, мм
|
120
|
|
Наибольшая длина заготовки в центрах (РМЦ), мм
|
330
|
|
Наибольшая длина заготовки в патроне, мм
|
310
|
|
Диаметр заготовки устанавливаемой в патроне, мм
|
5..110
|
|
Наибольшая длина обтачивания, мм
|
300
|
|
Наибольшая высота держателя резца, мм
|
16 х 16
|
|
Высота от опорной поверхности резца до линии центров, мм
|
|
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм
|
|
|
Передняя бабка. Шпиндель
|
|
|
Резьбовой конец шпинделя, мм
|
М45 х 4,5
|
|
Диаметр стандартного патрона, мм
|
125
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
18
|
|
Наибольший диаметр прутка, мм
|
|
|
Конус Морзе шпинделя
|
№3
|
|
Число ступеней частот прямого вращения шпинделя
|
8
|
|
Частота прямого вращения шпинделя, об/мин
|
60,90, 130, 190, 350, 500, 730, 1000
|
|
Торможение шпинделя
|
нет
|
|
Блокировка рукояток
|
нет
|
|
Суппорт. Подачи
|
|
|
Наибольшее продольное перемещение суппорта, мм
|
260
|
|
Перемещение суппорта продольное на одно деление лимба, мм
|
0,25
|
|
Наибольшее поперечное перемещение суппорта, мм
|
|
|
Перемещение суппорта поперечное на одно деление лимба, мм
|
0,025
|
|
Наибольшее перемещение резцовых салазок, мм
|
85
|
|
Перемещение резцовых салазок на одно деление лимба, мм
|
0,025
|
|
Угол поворота резцовых салазок, град
|
±40°
|
|
Число ступеней продольных подач суппорта
|
6
|
|
Пределы продольных рабочих подач суппорта, мм/об
|
0,1; 0,12; 0,16; 0,20; 0,24; 0,32
|
|
Пределы рабочих поперечных подач суппорта, мм/об
|
нет
|
|
Количество нарезаемых резьб метрических
|
6
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
0,8; 1,0; 1,25; 1,5; 2,0; 2,5
|
|
Пределы шагов нарезаемых резьб дюймовых
|
нет
|
|
Пределы шагов нарезаемых резьб модульных
|
нет
|
|
Пределы шагов нарезаемых резьб питчевых
|
нет
|
|
Задняя бабка
|
|
|
Конус Морзе задней бабки
|
№2
|
|
Наибольшее перемещение пиноли, мм
|
65
|
|

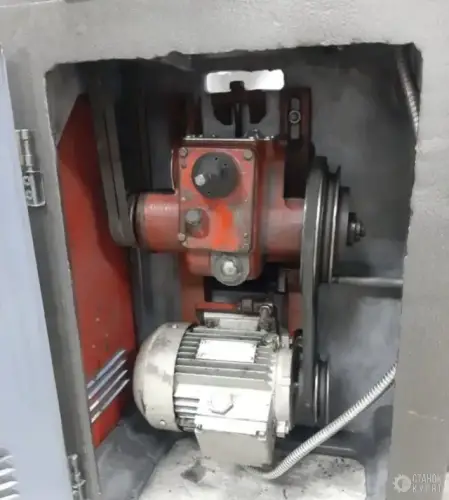

Электрооборудование
|
|
|
Электродвигатель главного привода, кВт
|
1,1
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота), мм
|
1050 х 535 х 1200
|
|
Масса станка, кг
|
400
|
