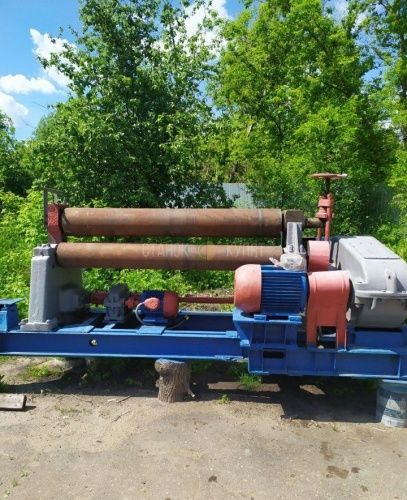

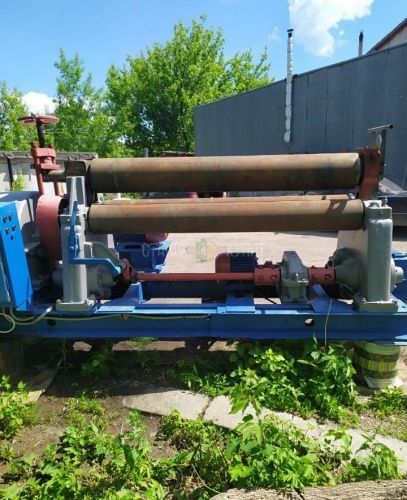

Вальцы И2222

Ротационная трехвалковая листогибочная машина предназначена для гибки листового проката с пределом текучести бт = 250 МПа (25 кгс/мм²) в холодном состоянии в цилиндрические и конические обечайки с небольшим углом образующей конуса.

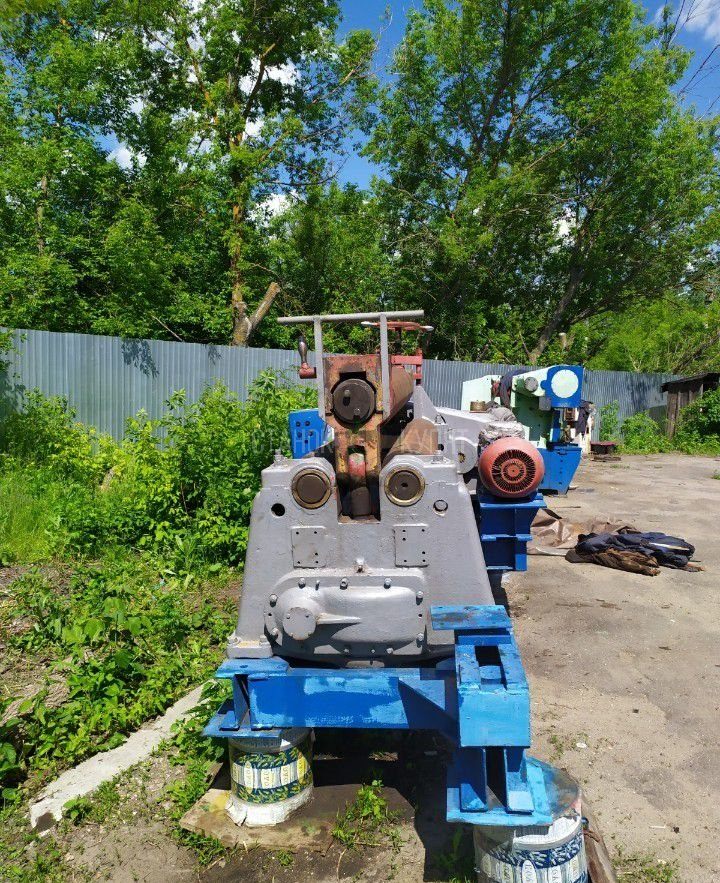

Станина состоит из сварного основания и двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.

На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной шестерней редуктора привода.

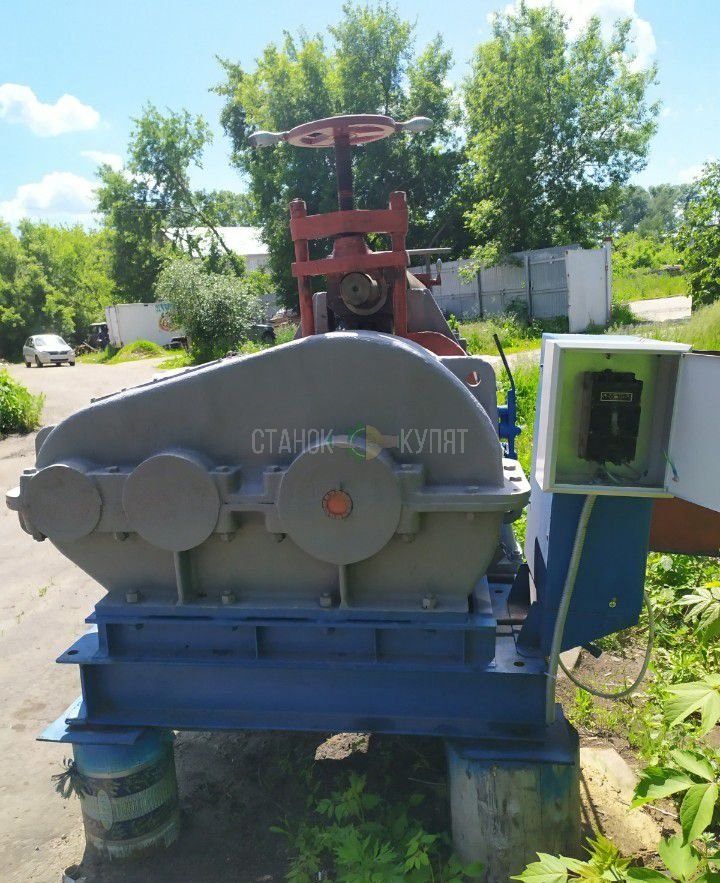

Приводные валки приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.

Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.

Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор, что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.

Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.

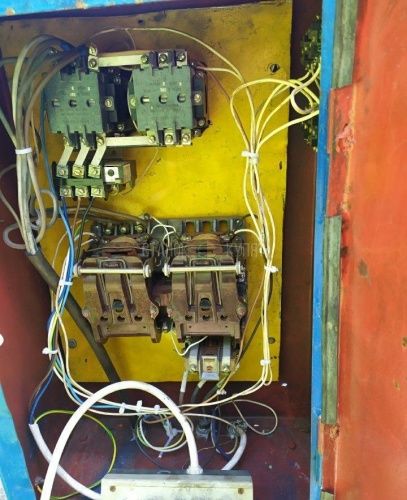

Управление — кнопочное с пульта.

Смазка — индивидуальная.

Машина изготовляется с основными параметрами по ГОСТ 10664—63.
