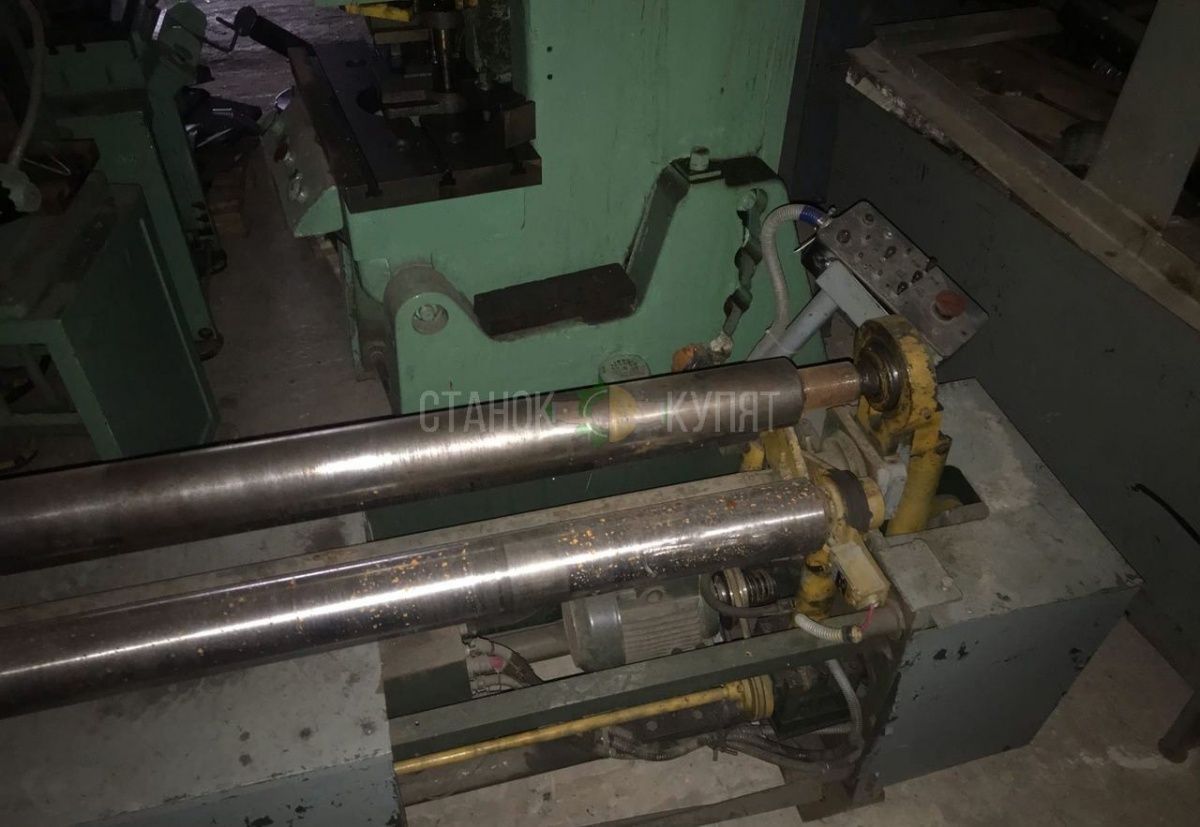

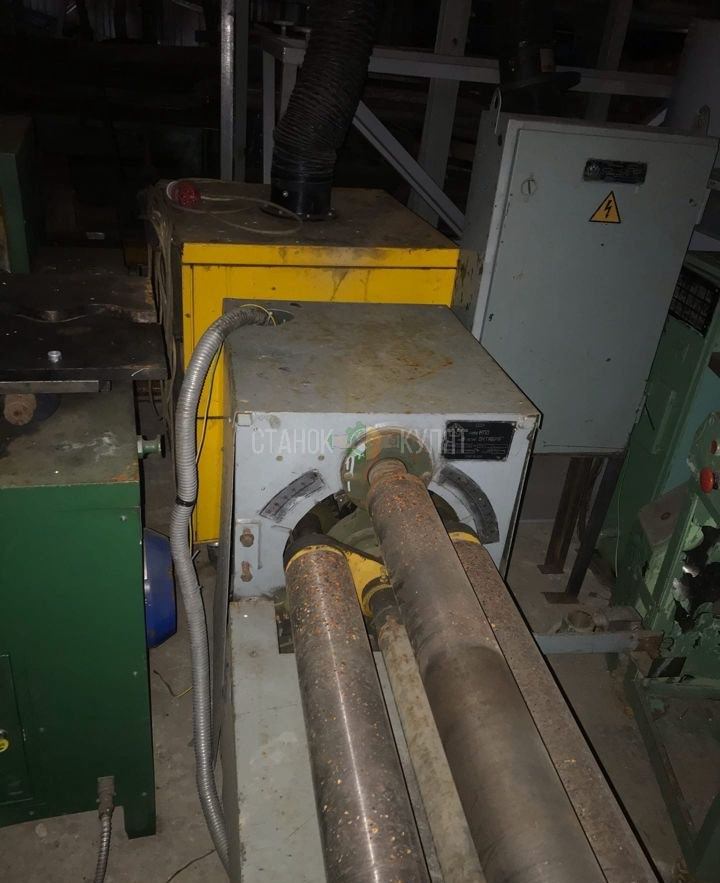

Вальцы ИБ2213В

Вальцы трехвалковые листогибочные ИБ2213В (кромкогиб) предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.

Основное применение: производство воздуховодов, бочек, цистерн и др. изделий.

На вальцах листогибочной машины ИБ2213В допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.

Принцип работы ИБ2213В заключается в гибке-прокатке листовых заготовок в валках машины.

Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание верхнего валка.

• Рабочая длина, мм 1250
• Максимальная толщина при гибке, мм 2
• Максимальная толщина при подгибке, мм 1,2
• Минимальный диаметр вальцевания листа, мм 234
• Диаметр верхнего валка, мм 100
• Диаметр боковых валков, мм 95
• Скорость вальцевания, м/мин 10,8
• Мощность двигателя, кВт 1,7
• Габаритные размеры (д/ш/в)мм 2500/745/1310
• Вес, кг 850
