Наименование параметра
|

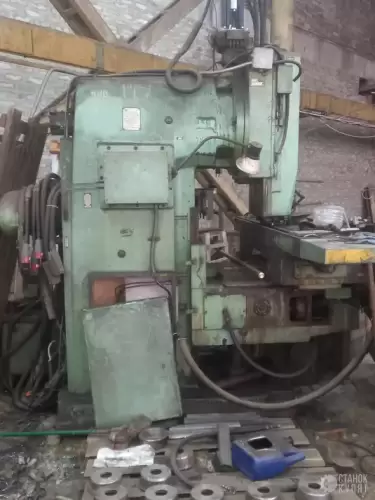

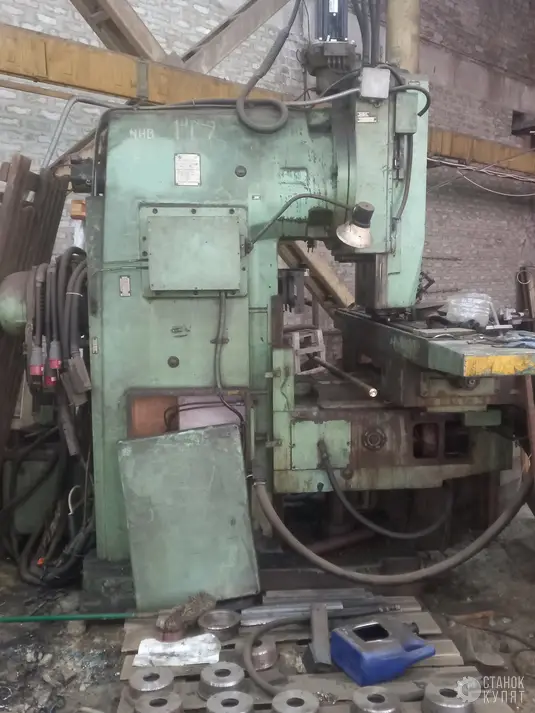

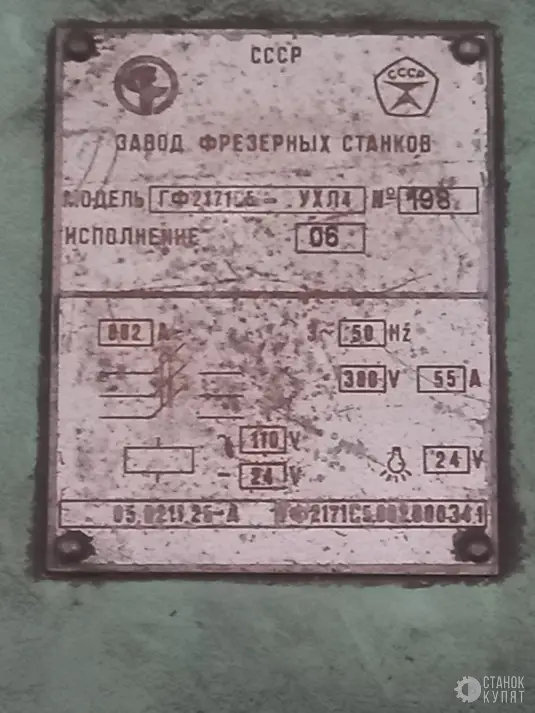

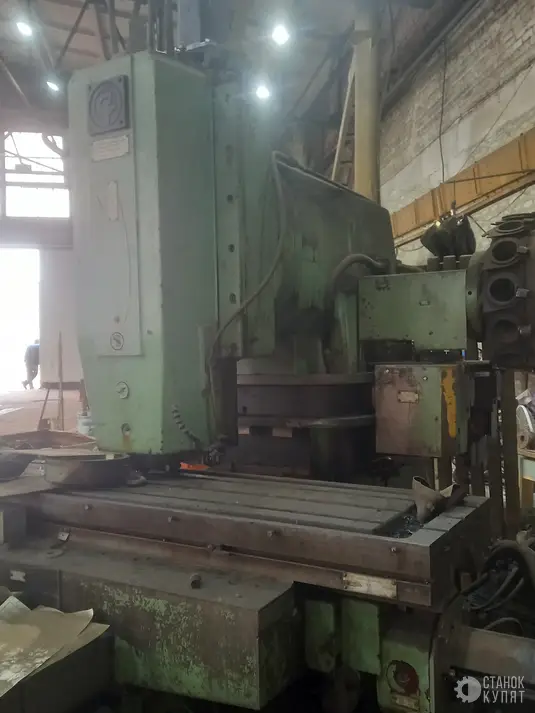

ГФ2171с5
|
|
Основные параметры
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Модель устройства ЧПУ
|
2С45-65
|
|
Количество управляемых координат
|
3
|
|
Количество одновременно управляемых координат при линейной/ круговой интерполяции
|
3/2
|
|
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
|
250..500
|
|
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм
|
500
|
|
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм
|
850 х 250 х 380
|
|
Максимальная нагрузка на стол (по центру), кг
|
400
|
|
Рабочий стол
|
|
|
Размеры рабочей поверхности стола (длина х ширина), мм
|
1600 х 400
|
|
Число Т-образных пазов Размеры Т-образных пазов
|
3
|
|
Наибольшее продольное перемещение стола (X), мм
|
1010
|
|
Наибольшее поперечное перемещение стола (Y), мм
|
400
|
|
Наибольшее вертикальное перемещение стола (установочное) (Z), мм
|
250
|
|
Наибольшее перемещение ползуна (Z), мм
|
260
|
|
Предел рабочих подач стола и ползуна, мм/мин
|
3..6000
|
|
Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин
|
7000
|
|
Допустимое усилие подачи по координате X и Y, Н
|
15690
|
|
Допустимое усилие подачи по координате Z, Н
|
9806
|
|
Точность позиционирования, мм
|
0,015
|
|
Шпиндель
|
|
|
Частота вращения шпинделя, об/мин (число ступеней)
|
50..2500 (12)
|
|
Количество скоростей шпинделя
|
18
|
|
Наибольший крутящий момент, кНм
|
0,615
|
|
Коэффициент ряда выходных частот вращения шпинделя
|
1,26
|
|
Эскиз конца шпинделя по ГОСТ 24644-81 7:24
|
50
|
|
Магазин инструмента
|
|
|
Емкость магазина инструмента
|
12
|
|
Время смены инструмента, с
|
20
|
|
Максимальный диаметр фрезы торцовой, мм
|
125
|
|
Максимальный диаметр фрезы концевой, мм
|
40
|
|
Максимальный диаметр сверла, мм
|
30
|
|
Максимальный вес инструмента, кг
|
15
|
|
Вылет инструмента от торца шпинделя, мм, не более
|
250
|
|
Электрооборудование и привод
|
|
|
Электродвигатель привода главного движения, кВт (об/мин)
|
7,5 (1450)
|
|
Электродвигатели привода подач HG-112B, HG-112C (оси X, Y), Нм
|
17
|
|
Электродвигатели привода подач ползуна HG-112C (ось Z), Нм
|
23
|
|
Электродвигатель наладочного перемещения консоли, кВт (об/мин)
|
2,2 (1450)
|
|
Электродвигатель гидростанции, кВт (об/мин)
|
2,2 (1450)
|
|
Электродвигатель насоса смазки, кВт (об/мин)
|
0,27 (1500)
|
|
Электронасос охлаждающей жидкости Мощность, кВт
|
0,12 (2800
|
|
Производительность насоса СОЖ, л/мин
|
8
|
|
Тип гидростанции
|
5АГ48-22Н
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота), мм
|
3680 х 4170 х 3150
|
|
Масса станка, кг
|
6580
|
