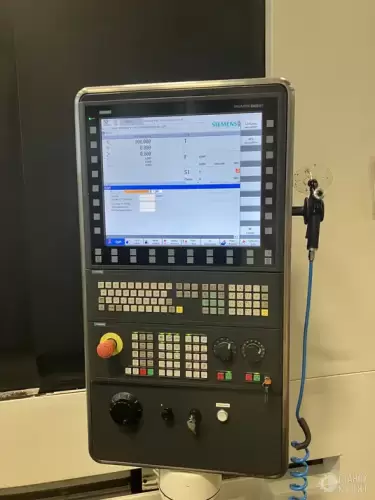

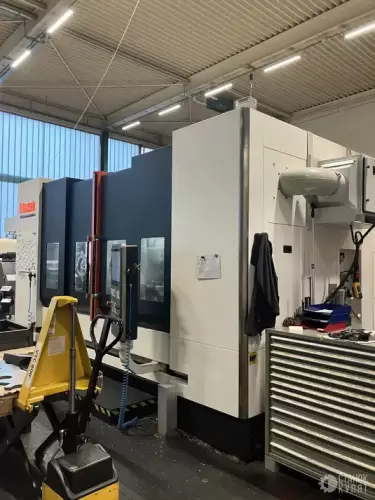

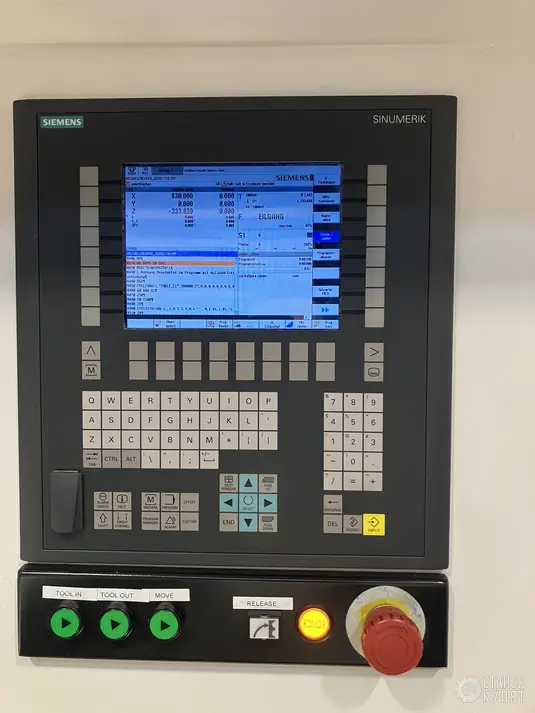

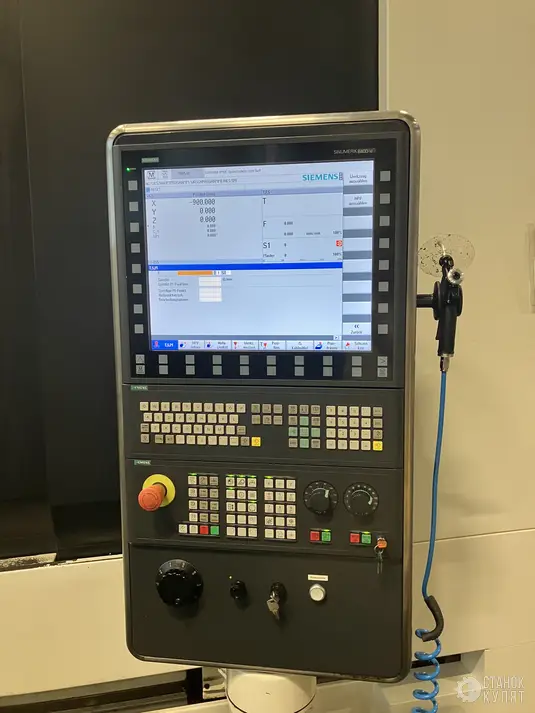

Вертикальный обрабатывающий центр с ЧПУ MAZAK VTC 800/30 SR с системой управления Siemens 840D SI, 2015 года. Текущее техническое состояние:
| Габариты обработки / перемещения |
| Ширина |
3 500 мм |
| Длина |
820 мм |
| Перемещение по оси X |
3 000 мм |
| Перемещение по оси Y |
800 мм |
| Перемещение по оси Z |
720 мм |
| Мин. расстояние торец шпинделя – стол |
140 мм |
| Макс. расстояние торец шпинделя – стол |
860 мм |
| Макс. нагрузка на стол |
2 500 кг |
| Ось B |
±110° |

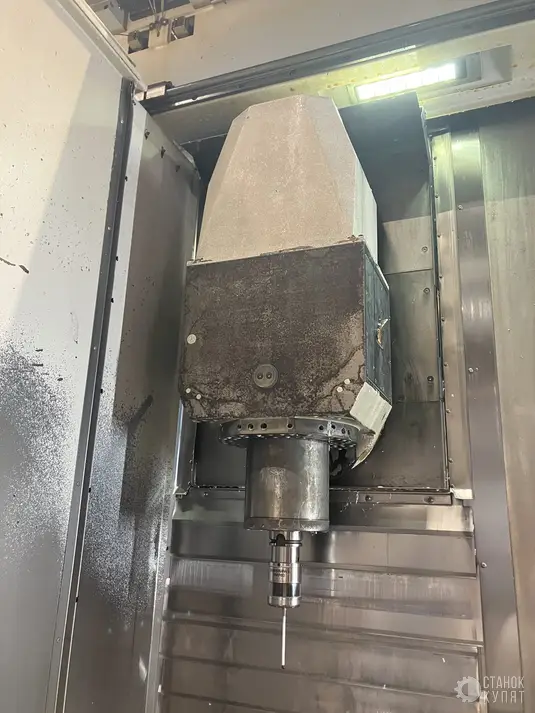

| Рабочий шпиндель |
| Конус |
SK40 |
| Макс. обороты |
18 000 об/мин |
| Мин. обороты |
35 об/мин |
| Номинальная мощность (100% ПВ) |
33,0 кВт |
| Подачи (быстрые перемещения) |
| X / Y / Z |
50 м/мин |
| Рабочий стол |
| Размеры |
3 500 × 820 мм |
| Ширина Т-паза |
18 мм |
| Количество Т-пазов |
7 |
| Расстояние между Т-пазами |
100 мм |
| Высота стола от пола |
870 мм |
| Магазин инструмента |
| Макс. длина инструмента |
350 мм |
| Макс. вес инструмента |
8 кг |
| Общее макс. количество веса инструмента |
150 кг |
| Время смены инструмента (Span-to-Span) |
4,7 с |
| Комплектация и оснащение |
| Магазин (HSK) на 155 инструментов |
✓ |
| Устройство обдува воздухом на заготовку |
✓ |
| Сигнальная лампа (окончание обработки: жёлтый) |
✓ |
| Дополнительное освещение рабочей зоны |
✓ |
| Пистолет СОЖ |
✓ |
| Устройство обдува воздухом через шпиндель |
✓ |
| Подготовка под 70 бар, включая интерфейс для системы высокого давления |
✓ |
| Автоматическое открытие/закрытие двери оператора |
✓ |
| Mazak Monitoring System B RMP 60 (только /H/V) |
✓ |
| Контроль столкновений фирмы Brankamp |
✓ |
| 2 шт. Renishaw TS27R устройство настройки инструмента |
✓ |
| Стандартная система измерения инструмента в сочетании с этой системой недоступна |
— |

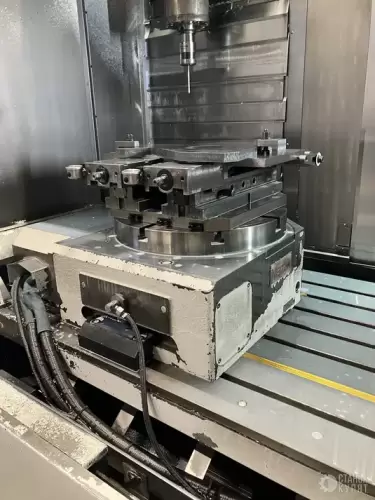

| NC-поворотный стол |
✓ |
| Приспособление для вертикального использования NC-поворотного стола |
✓ |
| Центральная перегородка стола для маятниковой обработки (pendel) |
✓ |
| 3D-модель рабочей зоны в формате STEP |
✓ |
| 5-осевая фрезерная технология |
✓ |

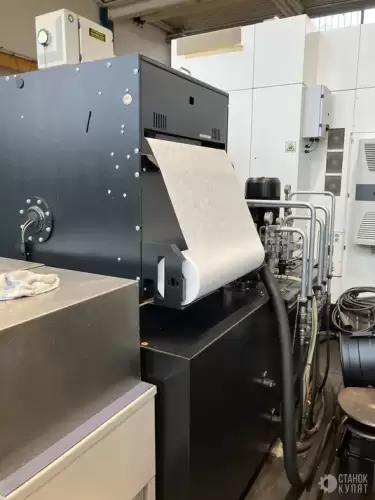

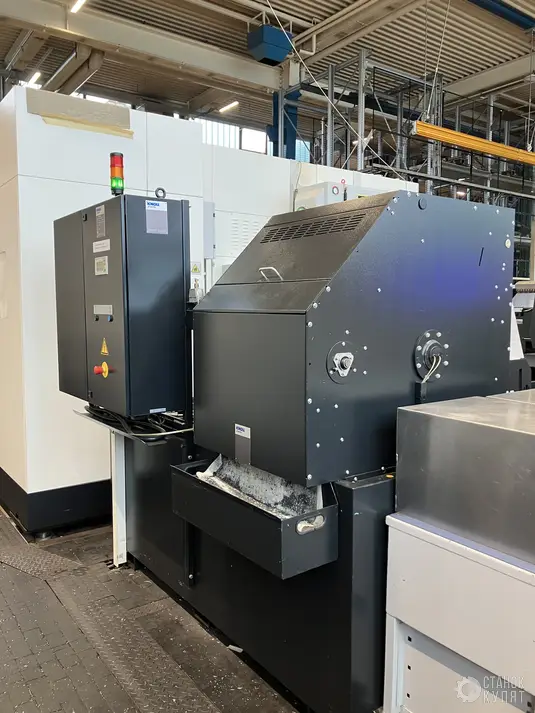

| Компактный фильтр Knoll KF400/2300 (производительность фильтра 400 л/мин, объём бака 2300 л) |
✓ |
| Охлаждение высокого давления 70 бар, 7 ступеней давления |
✓ |
| Транспортер стружки в исполнении шарнирно-ленточного типа |
✓ |
| Дополнительные M-коды: 1 комплект = 2 M-кода |
✓ |
| Подготовка под двойную систему аспирации/отсоса (мех. патрубок) Ø 198 мм |
✓ |
| Габариты и масса станка |
| Высота |
3 376 мм |
| Длина |
5 480 мм |
| Ширина |
4 051 мм |
| Масса |
16 300 кг |
| Прочие параметры |
| Напряжение подключения |
380 / 400 / 415 В ±10% |
| Частота |
50 / 60 Гц |
| Давление воздуха |
5–9 бар |
| Расход воздуха |
260 л/мин |
| Объём бака |
500 л |
Продам фрезерный обрабатывающий центр MAZAK VTC 800/30 SR. Цена 275000 евро. Можем прислать ссылку на видео при запросе по контактам ниже.
