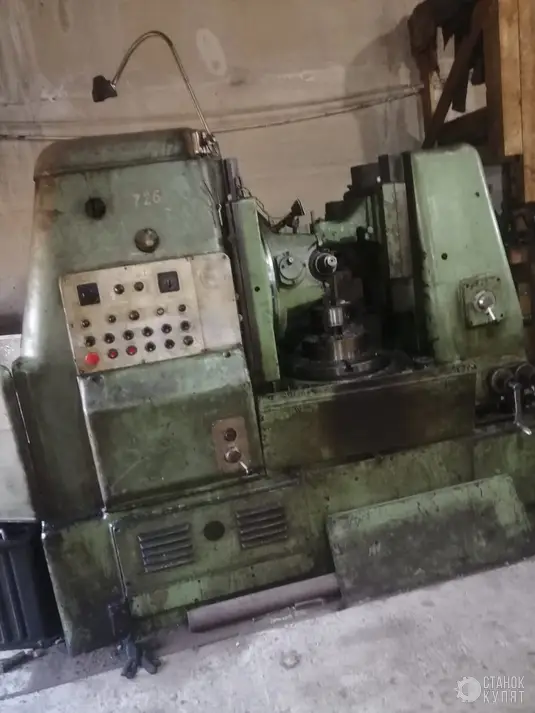

Основные параметры станка
|
|
|
Наибольший модуль нарезаемого колеса, мм
|
8
|
|
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°), мм
|
500
|
|
Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм
|
400
|
|
Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°), мм
|
300
|
|
Наибольший диаметр нарезаемых цилиндрических косозубых колес (60°), мм
|
120...250
|
|
Наибольший диаметр червячных нарезаемых колес, мм
|
500
|
|
Наибольшая длина венца нарезаемых цилиндрических прямозубых колес (0°), мм
|
300
|
|
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (30°), мм
|
200
|
|
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (45°), мм
|
150
|
|
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (60°), мм
|
130
|
|
Наименьшее число нарезаемых зубьев
|
12
|
|
Стол
|
|
|
Диаметр стола, мм
|
500
|
|
Расстояние между осями стола и фрезы, мм
|
60...350
|
|
Расстояние от плоскости стола и оси фрезы, мм
|
210...570
|
|
Ускоренное перемещение стола, мм/мин
|
170
|
|
Ручное перемещение стола за один оборот лимба, мм
|
0,5
|
|
Суппорт
|
|
|
Наибольшее перемещение суппорта, мм
|
360
|
|
Ускоренное перемещение каретки суппорта, мм/мин
|
550
|
|
Наибольший диаметр режущего инструмента, мм
|
180
|
|
Наименьшая длина режущего инструмента, мм
|
200
|
|
Диаметры фрезерных оправок, мм
|
32; 40
|
|
Ускоренное перемещение шпинделя вдоль оси, мм/мин
|
130
|
|
Расстояние от оси шпинделя до направляющих суппорта, мм
|
319
|
|
Скорость перемещения шпинделя вдоль оси, мм/мин
|
12
|
|
Наибольший угол наклона зубьев нарезаемого колеса, град
|
±60
|
|
Поворот суппорта на одно деление шкалы линейки, град
|
1°
|
|
Поворот суппорта на одно деление шкалы нониуса, мин
|
1`
|
|
Конусное отверстие шпинделя
|
Морзе 5
|
|
Наибольшее осевое перемещение фрезы, мм
|
80
|
|
Механика станка
|
|
|
Пределы оборотов фрезы, об/мин
|
50..310
|
|
Число ступеней оборотов фрезы
|
9
|
|
Пределы продольных подач, мм/об
|
0,8...5,0
|
|
Пределы радиальных подач, мм/об
|
0,27..1,67
|
|
Пределы тангенциальных подач, мм/об
|
0,17...3,7
|
|
Число ступеней подач
|
7
|
|
Наибольшее усилие, допускаемое механизмом продольной подачи, кгс
|
2000
|
|
Наибольшее усилие, допускаемое механизмом поперечной подачи, кгс
|
4000
|
|
Привод и электрооборудование станка
|
|
|
Количество электродвигателей на станке, кВт
|
|
|
Электродвигатель главного привода, кВт/ об/мин
|
7,5/ 1460
|
|
Электродвигатель осевого движения фрезы, кВт/ об/мин
|
0,4/ 1400
|
|
Электродвигатель ускоренных перемещений, кВт/ об/мин
|
3/ 1430
|
|
Электродвигатель привода гидронасоса, кВт/ об/мин
|
1,1/ 930
|
|
Электродвигатель насоса охлаждения, кВт/ об/мин
|
0,15/ 2840
|
|
Габаритные размеры и масса станка
|
|
|
Габаритные размеры станка (длина х ширина х высота), мм
|
2500 х 1400 х 2000
|
|
Масса станка с электрооборудованием и охлаждением, кг
|
6400
|
