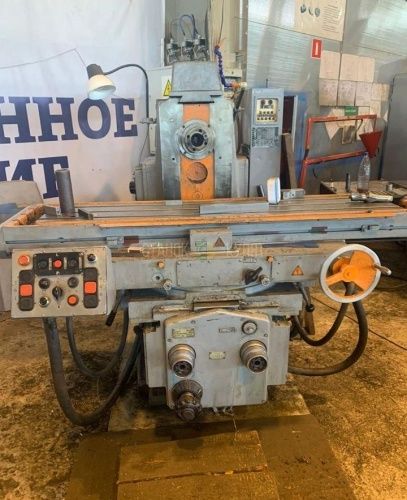

Консольно-фрезерные станки моделей 6Т83 предназначены для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами в условиях индивидуального и серийного производства. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.
На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и т.д. На станке модели 6Т83 можно фрезеровать всевозможные спирали, для чего стол его поворачивается вокруг своей вертикальной оси.
По сравнению с ранее выпускавшимися станками серии Р (6Р82, 6Р83) в станках серии Т (6Т82, 6Т83) увеличены частоты вращения шпинделя, скорости быстрых перемещений и подач стола. Для удобства перемещения стола вручную маховик помещен с передней стороны станка.
Универсальный консольно-фрезерный станок модели 6Т82 отличается от горизонтального консольно-фрезерного станка модели 6Т82Г тем, что его стол может быть повернут вокруг вертикальной оси на угол до 45° в обе стороны, тогда как стол станка модели 6Т82Г — неповоротный.
Станки модели 6Т83 (6Т83Г) отличаются от станков 6Т82 (6Т82Г) увеличенными размерами рабочего стола и более мощным двигателем главного движения.
Горизонтальный быстроходный консольно-фрезерный станок модели 6Т82ГБ отличается от станка модели 6Т82Г наличием более высоких чисел оборотов шпинделя и подач стола.
Станки предназначены для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера.
Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.
Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Станки автоматизированы и могут быть настроены на различные, автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.
Особенностями конструкции станка являются:
Для сокращения вспомогательного времени и удобства управления в станках предусматриваются:
Класс точности станка Н по ГОСТ 8—77.
Наименование параметра | 6Т83 |
Класс точности по ГОСТ 8-82 | Н |
Рабочий стол | |
Максимальная нагрузка на стол (по центру), кг | 630 |
Размеры рабочей поверхности стола (длина х ширина), мм | 1600 х 400 |
Число Т-образных пазов Размеры Т-образных пазов | 3 |
Наибольшее перемещение стола продольное/ поперечное/ вертикальное механическое, мм | 1000/ 400/ 360 |
Расстояние от оси шпинделя до стола при ручном перемещении, мм | 30...390 |
Расстояние от оси шпинделя до хобота, мм | 190 |
Наибольший угол поворота стола, град | ±45 |
Цена одного деления шкалы поворота стола, град | 1 |
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
Перемещение стола на один оборот лимба продольное/ поперечное/ вертикальное, мм | 6/ 6/ 2 |
Шпиндель | |
Частота вращения шпинделя, об/мин | 31,5...1600 |
Количество скоростей шпинделя | 18 |
Механика станка | |
Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин | 4/ 4/ 1,33 |
Число ступеней рабочих подач стола | 22 |
Пределы рабочих подач. Продольных и поперечных, мм/мин | 12,5...1600 |
Пределы рабочих подач. Вертикальных, мм/мин | 4,1...530 |
Наибольшее усилие резания при продольной/ поперечной/ вертикальной подаче, кН | 20/ 12/ 8 |
Выключающие упоры подачи продольных | есть |
Выключающие упоры подачи поперечных, вертикальных | нет |
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть |
Блокировка раздельного включения подачи | есть |
Автоматическая прерывистая подача Продольная | есть |
Автоматическая прерывистая подача Поперечная и вертикальная | нет |
Торможение шпинделя | есть |
Предохранение от перегрузки (муфта) | есть |
Привод | |
Электродвигатель привода главного движения, кВт/ об/мин | 11/ 1460 |
Электродвигатель привода подач, кВт/ об/мин | 3/ 1435 |
Электродвигатель зажима инструмента, кВт/ об/мин | 0,25/ 2760 |
Электродвигатель насоса охлаждающей жидкости, кВт/ об/мин | 0,12/ 2800 |
Электронасос охлаждающей жидкости Тип | Х14-22М |
Производительность насоса СОЖ, л/мин | 22 |
Суммарная мощность всех электродвигателей, кВт | 14,37 |
Габариты и масса станка | |
Габариты станка (длина ширина высота), мм | 2579 2252 1770 |
Масса станка, кг |
3900 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Челябинская область | |
Состояние | Рабочее | Другие товары |
Оплата | Безналичный расчёт ФЛ / На счёт ИП или ЮЛ / Наличными | |
Доставка | Самовывоз / Транспортные компании | |
Гарантия | Нет | Другие товары |

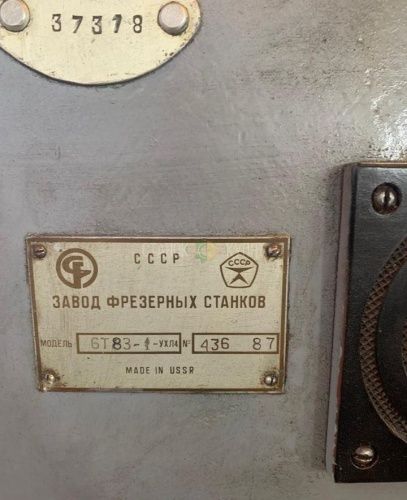

Год производства | 1987 | |
Напряжение, В | 380 | Другие товары |
Мощность, Вт | 11000 | |
Max частота вращения шпинделя, об/мин | 1600 | |
Система подачи СОЖ | Есть | Другие товары |
Вес, кг | 3900 | |
Расстояние шпиндель-стол, мм | 390 | |
УЦИ | Нет | |
ЧПУ | Нет | Другие товары |
Длина стола, мм | 1600 | |
Ширина стола, мм | 400 | |
Максимальная нагрузка на стол, кг | 2000 | |
Артикул | 300073 |
