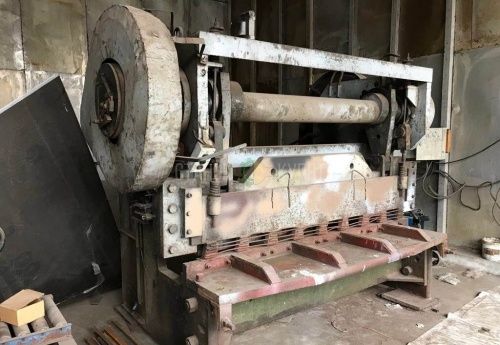

Гильотина Н-478

Ножницы кривошипные листовые Н-478 с наклонным ножом для резки листа толщиной свыше 16 мм и шириной до 2000 мм предназначены для листового материала с при σ_вр 50 кг/мм ² (σ_вр = 500 МПа).

При резке стали с пределом прочности больше или меньше 50 кг/мм ² для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Поперечная резка листа производится за один ход ножа по разметке или с помощью заднего упора. Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Ножницы могут быть использованы на складах и цехах различных предприятий при температуре окружающей среды -20°С ... +40°С, где требуется резка листовой стали.

Привод гильотинных ножниц Н478 осуществляется от электродвигателя через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем.

Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.

Механические ножницы Н 478 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н-478 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.

Ножницы изготовляются с основными параметрами по ГОСТ 6282—64
