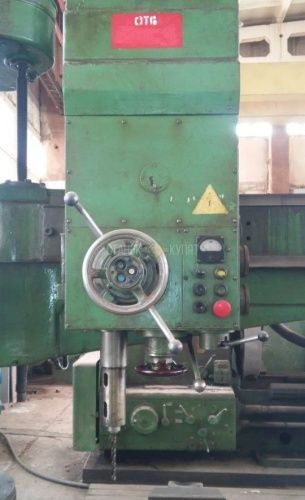

Сверлильный станок 2А554 700052


СССР
Характеристики:
Производитель
Страна бренда
Страна производства
Местонахождение (Регион)
Самарская область
Состояние
Оплата
Безналичный расчёт ФЛ / Наличными
Доставка
Самовывоз / Транспортные компании
В наличииВ наличии

Описание товара

Контакты продавца
СкрытьПосмотреть
Не знаете как начать беседу? Скажите или напишите: «Добрый день! Я по поводу станка (назовите модель станка и что видите объявление на «Станок купят»/прикрепите ссылку с нашего сайта к сообщению). И ваш вопрос». Вежливость и конкретика будут способствовать продуктивному общению.
Имя: Александр
Телефон: 89823350007
Если у продавца отсутствует станок в наличии, он завышает цену указанную в объявлении или предлагает различные услуги, оставьте обращение через нашу форму обратной связи, указав ссылку или артикул станка и саму проблему. Мы снимем объявление с публикации и проведём проверку. Спасибо за информацию!

Первым узнавайте о новых объявлениях по продаже сверлильных станков по металлу Подробнее

Радиально-сверлильный станок модели 2А554 заменил устаревшую модель станка этой же серии 2М55.

Радиально-сверлильный станок общего назначения 2А554 служит для сверления, рассверливания, зенкерования, подрезки торцов в обоих направлениях, развертывания, растачивания отверстий и нарезания резьбы метчиками в крупных деталях, перемещение которых по столу станка осуществлять тяжело, а в некоторых случаях и невозможно.

Радиальный сверлильный станок 2А554 предназначен для получения сквозных и глухих отверстий в деталях с помощью сверл, для развертывания и чистовой обработки отверстий, предварительно полученных литьем или штамповкой, и для выполнения других операций. Главное движение и движение подачи в сверлильном станке сообщаются инструменту.

Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяя производить на нем сверление квадратных отверстий, выточку внутренних канавок, вырезку круглых пластин из листа и т.д. При соответствующей оснастке на станке можно выполнять многие операции характерные для расточных станков.

Сосредоточение всех органов управления на сверлильной головке, наличие гидрозажима колонны, сблокированного с зажимом сверлильной головки, автоматизация зажима рукава, наличие системы предохранительных устройств, исключающих поломку станка вследствие перегрузок, позволяют максимально сократить вспомогательное время и достичь высокой производительности.

Компоновка станков 2А554 традиционная для радиально-сверлильных станков и включает:

  • Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, на которой неподвижно закреплена внутренняя колонна
  • На внутренней колонне на подшипниках монтируется наружная, вращающаяся колонна, на которой размещается рукав со сверлильной головкой.
  • Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной
  • Сверлильная головка с возможностью горизонтального перемещения по направляющим рукава
  • Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки
  • Подача обеспечивается гильзой шпинделя. Все остальные перемещения - позиционирующие
  • Все части станков перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов
  • Все органы управления сосредоточены на панели управления сверлильной головки
  • Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов
  • Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок
  • Шпиндель станка уравновешен в любой точке его перемещения
  • Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления
Технические характеристики
Наименование параметра 2а554
Основные параметры станка
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 50
Наибольший условный диаметр сверления в чугуне, мм 63
Диапазон нарезаемой резьбы в стали 45, мм М52 х 5
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 375...1600
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 1225
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 450...1600
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 750
Скорость вертикального перемещения рукава по колонне, м/мин 1,4
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 400
Угол поворота рукава вокруг колонны, град 360°
Рамер поверхности плиты (ширина длина), мм 1020 х 2555
Наибольшая масса инструмента, устанавливаемого на станке, кг 15
Шпиндель
Диаметр гильзы шпинделя, мм 90
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6
Частота прямого вращения шпинделя, об/мин 18...2000
Количество скоростей шпинделя прямого вращения 24
Частота обратного вращения шпинделя, об/мин
Количество скоростей шпинделя обратного вращения
Пределы рабочих подач на один оборот шпинделя, мм/об 0,045...5,0
Число ступеней рабочих подач 24
Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм 1,0...5,0
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 120
Наибольший допустимый крутящий момент, кгс*см 7100
Наибольшее усилие подачи, кН 20
Зажим вращения колонны Гидро
Зажим рукава на колонне Электр
Зажим сверлильной головки на рукаве Гидр
Электрооборудование. Привод
Количество электродвигателей на станке 7
Электродвигатель привода главного движения, кВт (об/мин) 5,5
Электродвигатель привода перемещения рукава, кВт (об/мин) 2,2
Электродвигатель привода гидрозажима колонны, кВт (об/мин) 0,55
Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин) -
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) 0,125
Электродвигатель набора скоростей, кВт (об/мин) 0,15
Электродвигатель набора подач, кВт 0,15
Электродвигатель привода ускоренного перемещения шпинделя, кВт 0,55
Суммарная мощность установленных электродвигателей, кВт 8,9
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2665 х 1030 х 3430
Масса станка, кг 4700


Комментарии продавца
Точное местоположение: Самарская область, Самара.
Продам станок радиально сверлильный 2А554. Станок в хорошем рабочем состоянии. Возможна проверка в работе по договоренности. Стоимость за наличный расчёт.

Характеристики

Прочие
Производитель СССР
Страна бренда СССР Другие товары
Страна производства СССР Другие товары
Местонахождение (Регион) Самарская область
Состояние Рабочее Другие товары
Оплата Безналичный расчёт ФЛ / Наличными
Доставка Самовывоз / Транспортные компании
Год производства 1982
Напряжение, В 380 Другие товары
Мощность, Вт 5500
Max частота вращения шпинделя, об/мин 2000
Max диаметр сверления, мм 50
Артикул 700050
