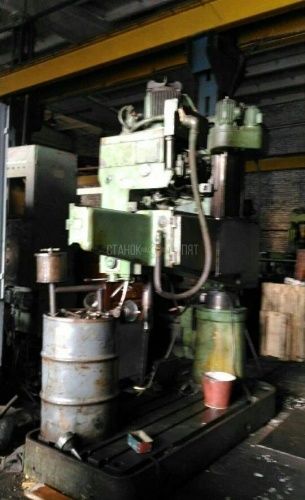

Станок радиально-сверлильный 2М55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.
Радиально-сверлильный станок 2М55 имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, недопускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.
Для поворота колонны требуется незначительное усилие на самом малом радиусе сверления, что также обеспечивает высокую производительность работы и снижает утомляемость оператора. Широкий диапазон чисел оборотов и подач шпинделя обеспечивает высокопроизводительную работу при любых сочетаниях обрабатываемых материалов, инструмента размеров и т. д.
Преселективное дистанционное электрогидравлическое устройство позволяет менять режимы с предварительным их набором.
Станок 2м55 имеет механизм автоматического выключения при достижении заданной глубины сверления.
Уравновешивание шпинделя обеспечивается специальным противовесом, допускающим удобную регулировку с рабочего места в случае изменения массы инструмента.
Станок имеет следующие преимущества по сравнению с ранее выпускавшейся моделью 2н55:
Наименование параметра | 2м55 |
---|---|
Основные параметры станка | |
Класс точности станка | Н |
Наибольший условный диаметр сверления в стали 45, мм | 50 |
Наибольший условный диаметр сверления в чугуне, мм | 63 |
Диапазон нарезаемой резьбы в стали 45, мм | |
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 375...1600 |
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 1225 |
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 450...1600 |
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 750 |
Скорость вертикального перемещения рукава по колонне, м/мин | |
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 400 |
Угол поворота рукава вокруг колонны, град | 360° |
Рамер поверхности плиты (ширина длина), мм | 1000 х 2555 |
Наибольшая масса инструмента, устанавливаемого на станке, кг | |
Шпиндель | |
Диаметр гильзы шпинделя, мм | |
Обозначение конца шпинделя по ГОСТ 24644-81 | Морзе 5 |
Частота прямого вращения шпинделя, об/мин | 20...2000 |
Количество скоростей шпинделя прямого вращения | 21 |
Частота обратного вращения шпинделя, об/мин | |
Количество скоростей шпинделя обратного вращения | |
Пределы рабочих подач на один оборот шпинделя, мм/об | 0,056...2,5 |
Число ступеней рабочих подач | 12 |
Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм | |
Перемещение шпинделя на одно деление лимба, мм | 1 |
Перемещение шпинделя на оборот лимба, мм | |
Наибольший допустимый крутящий момент, кгс*см | 7100 |
Наибольшее усилие подачи, кН | 20 |
Зажим вращения колонны | Гидро |
Зажим рукава на колонне | Электр |
Зажим сверлильной головки на рукаве | Гидр |
Электрооборудование. Привод | |
Количество электродвигателей на станке | 6 |
Электродвигатель привода главного движения, кВт (об/мин) | 4,5 |
Электродвигатель привода перемещения рукава, кВт (об/мин) | 2,2 |
Электродвигатель привода гидрозажима колонны, кВт (об/мин) | 0,55 |
Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин) | - |
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,125 |
Электродвигатель набора скоростей, кВт (об/мин) | 0,15 |
Электродвигатель набора подач, кВт | 0,15 |
Электродвигатель привода ускоренного перемещения шпинделя, кВт | - |
Суммарная мощность установленных электродвигателей, кВт | |
Габариты и масса станка | |
Габариты станка (длина ширина высота), мм | 2665 х 1020 х 3430 |
Масса станка, кг | 4700 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Свердловская область | |
Состояние | Рабочее | Другие товары |
Оплата | Безналичный расчёт ФЛ / Наличными | |
Доставка | Самовывоз / Транспортные компании | |
Напряжение, В | 380 | Другие товары |
Мощность, Вт | 7700 | |
Max частота вращения шпинделя, об/мин | 2000 | |
Max диаметр сверления, мм | 63 | |
Артикул | 700037 |
