Описание объявления
Токарно-винторезный станок 1М63Н-1 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ СТАНКА
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
|
Характеристика
|
Значение
|
|
Наибольший диаметр заготовки
|
|
устанавливаемой над станиной, мм
|
700
|
|
обрабатываемой над станиной, мм
|
630
|
|
обрабатываемой над суппортом, мм
|
350
|
|
Наибольшая длина обрабатываемой заготовки, мм
|
1500
|
|
Диаметр цилиндрического отверстия в шпинделе, мм
|
105
|
|
Фланцевой конец шпинделя по DIN
|
11М
|
|
Количество ступеней частот вращения шпинделя
|
22
|
|
Пределы частот вращения шпинделя, об/мин
|
10 - 1250
|
|
Величина подач
|
|
продольных, мм/об
|
0,06 - 1,4
|
|
поперечных, мм/об
|
0,024 - 0,518
|
|
резцовых салазок, мм/об
|
0,019 - 0,434
|
|
Величина шагов нарезания резьб
|
|
метрических, мм
|
1 - 224
|
|
дюймовых, ниток/дюйм
|
28 - 0,25
|
|
модульных, модуль
|
0,25 - 56
|
|
питчевых, питч диам.
|
112 - 0,5
|
|
Ускоренное перемещение суппорта, м/мин
|
|
продольное
|
5,2
|
|
поперечное
|
2
|
|
Мощность главного привода, кВт
|
15
|
|
Наибольший вес обрабатываемой детали в центрах,кг
|
3500
|
|
Масса 1М63Н-1, кг
|
4840
|
|
Габариты
|
|
длина, мм
|
3750
|
|
ширина, мм
|
1780
|
|
высота, мм
|
1550
|
Комментарии продавца
Точное местоположение: Свердловская область, Екатеринбург.

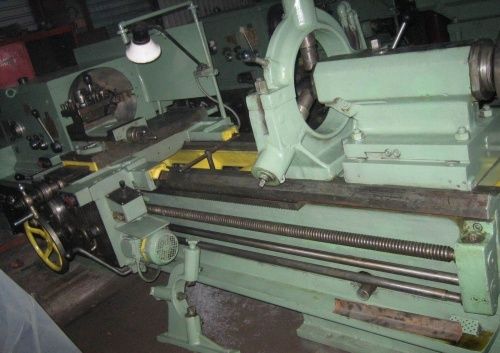

Продам токарный станок 1М63Н-1.
