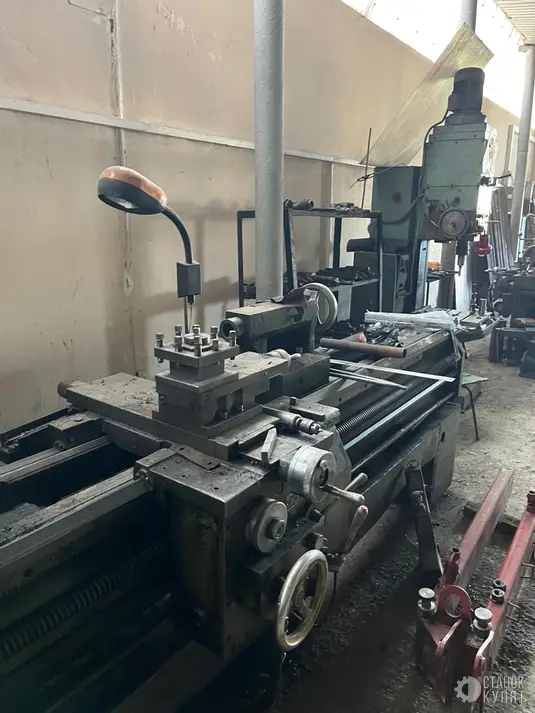

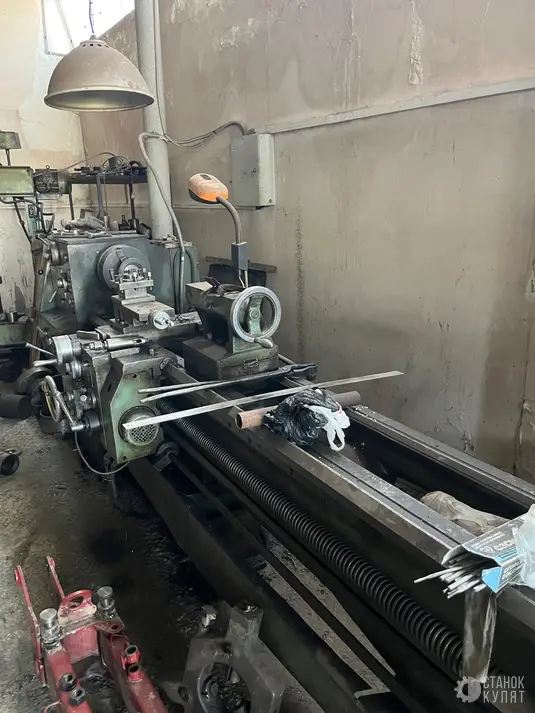

Наименование параметра
|

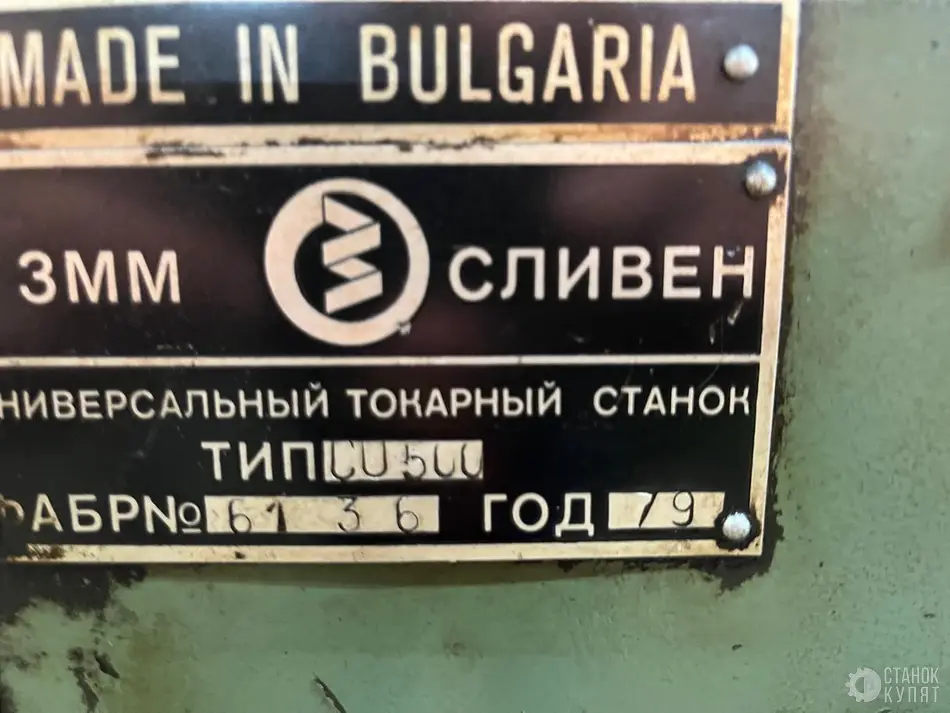

CU-500 (СУ-500)
|
|
Основные параметры станка
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Наибольший диаметр заготовки устанавливаемой над станиной, мм
|
500
|
|
Высота оси центров над плоскими направляющими станины, мм
|
245
|
|
Наибольший диаметр заготовки обрабатываемой над суппортом, мм
|
300
|
|
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм
|
1000, 1500, 2000
|
|
Ширина направляющих, мм
|
360
|
|

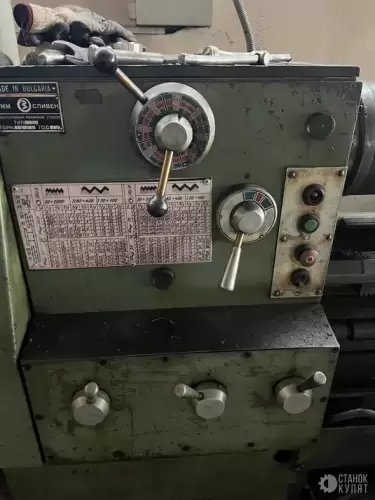

Шпиндель
|
|
|
Диаметр отверстия в шпинделе, мм
|
62
|
|
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм
|
60
|
|
Частота вращения шпинделя в прямом направлении, об/мин
|
20..100; 80..400; 400..2000
|
|
Частота вращения шпинделя в обратном направлении, об/мин
|
20..100; 80..400; 400..2000
|
|
Количество прямых скоростей шпинделя
|
21
|
|
Количество обратных скоростей шпинделя
|
11
|
|
Конец шпинделя по ГОСТ 12593-72
|
|
|
Конец шпинделя по ISO702-II/USAS B5.9D1 ISO702-III/DIN 55027
|
8
|
|
Коническое отверстие шпинделя по ГОСТ 2847-67
|
80
|
|
Диаметр фланца шпинделя, мм
|
|
|
Диаметр патрона, мм
|
250
|
|
Наибольший крутящий момент на шпинделе, Нм
|
100
|
|
Суппорт. Подачи
|
|
|
Наибольшая длина поперечного перемещения, мм
|
250/ 260
|
|
Скорость быстрых продольных перемещений, мм/мин
|
3800
|
|
Скорость быстрых поперечных перемещений, мм/мин
|
1900
|
|
Диапазон продольных подач, мм/об
|
0,04..12
|
|
Диапазон поперечных подач, мм/об
|
0,02..6
|
|
Количество подач продольных
|
120
|
|
Количество подач поперечных
|
60
|
|
Количество нарезаемых резьб - метрических
|
64
|
|
Количество нарезаемых резьб - модульных
|
64
|
|
Количество нарезаемых резьб - дюймовых
|
64
|
|
Количество нарезаемых резьб - питчевых
|
64
|
|
Пределы шагов метрических резьб, мм
|
0,5..120
|
|
Пределы шагов дюймовых резьб, ниток/дюйм
|
60..1/4
|
|
Пределы шагов модульных резьб, модуль
|
0,125..30
|
|
Пределы шагов питчевых резьб, питч диаметральный
|
240..1
|
|
Резцовые салазки
|
|
|
Наибольшее перемещение резцовых салазок, мм
|
140
|
|
Наибольший угол поворота резцовых салазок, град
|
±90°
|
|
Цена деления шкалы поворота резцовых салазок, град
|
1°
|
|
Наибольшее сечение державки резца, мм
|
25 х 25
|
|
Высота от опорной поверхности резца до оси центров (высота резца), мм
|
30
|
|
Число резцов в резцовой головке
|
4
|
|
Задняя бабка
|
|
|
Диаметр пиноли задней бабки, мм
|
70
|
|
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67
|
Морзе 5
|
|
Наибольшее перемещение пиноли, мм
|
180
|
|
Перемещение пиноли на одно деление лимба, мм
|
|
|
Величина поперечного смещения корпуса бабки, мм
|
±10
|
|
Электрооборудование
|
|
|
Электродвигатель главного привода, кВт
|
7,5; 11
|
|
Электродвигатель привода быстрых перемещений, кВт
|
0,55
|
|
Электродвигатель насоса СОЖ, кВт
|
0,09
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота) РМЦ=1000, мм
|
2435 х 1185 х 1304
|
|
Масса станка, кг
|
2280
|
