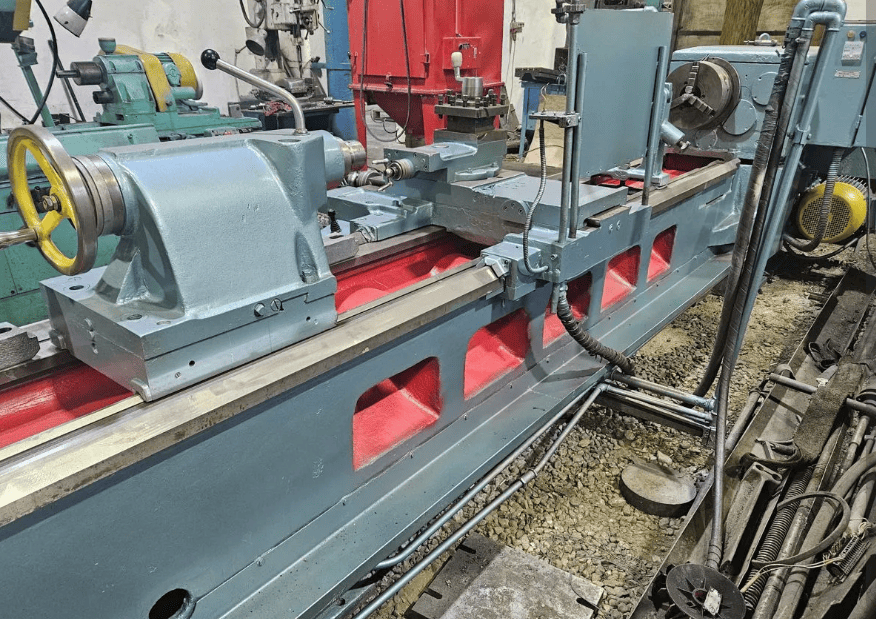

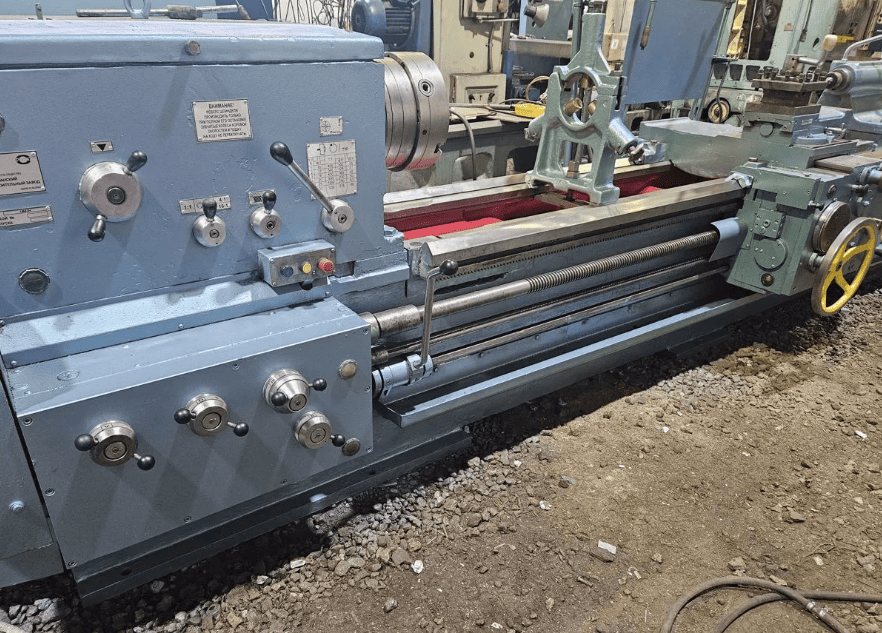

Токарный станок 1М63Н-3

Токарно-винторезный станок 1М63Н предназначен для обработки деталей средних и больших размеров диаметром до 630 мм, в условиях единичного и мелкосерийного производства. На станке 1М63Н можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой). Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка 1м63н позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.

Особенности конструкции токарно-винторезного станка 1М63Н:

• Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки
• Широкая станина двумя закаленными призматическими направляющими, обеспечивающими минимальную переориентацию каретки и длительный срок эксплуатации станка с сохранением первоначальной точности
• Отверстие в шпинделе 80, 105 мм, что позволяет использовать станок для обработки труб и прутковых изделий
• Направляющие каретки и поперечной ползушки армированы антифрикционными планками, позволяющими получить минимальную минутную подачу до 0,4…0,5 мм/мин
• Коробка подач обладает высокой жесткостью кинематической цепи, имеет две электромагнитные муфты дистанционного переключения передач без остановки станка
• Частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб
• Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы
• 4-х позиционная резцовая головка с вертикальной осью вращения
• Точение длинных конусов производится сочетанием механических движений суппорта (продольная подача) и верхнего суппорта, повернутого на определенный угол
• Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке
