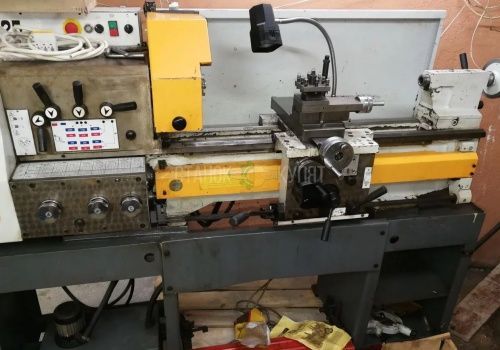

Наименование параметра
|
CU-325
|
|

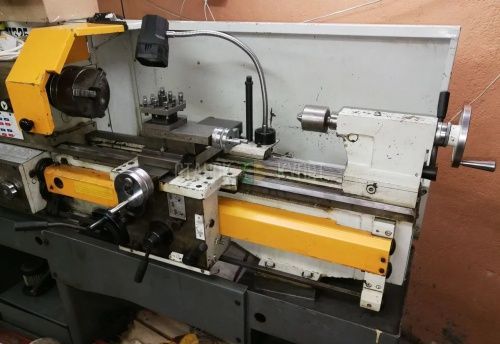

Основные параметры станка
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Наибольший диаметр заготовки устанавливаемой над станиной, мм
|
325
|
|
Высота оси центров над плоскими направляющими станины, мм
|
165
|
|
Наибольший диаметр заготовки обрабатываемой над суппортом, мм
|
190
|
|
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм
|
500, 750
1000
|
|
Ширина направляющих, мм
|
200
|
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм
|
|
|
Наибольший диаметр сверла при сверлении стальных деталей, мм
|
|
|
Наибольшая масса заготовки, обрабатываемой в центрах, кг
|
|
|
Наибольшая масса заготовки, обрабатываемой в патроне, кг
|
|
|
Шпиндель
|
|
|
Диаметр отверстия в шпинделе, мм
|
32
|
|
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм
|
30
|
|
Частота вращения шпинделя в прямом направлении / двухскоростной двигатель, об/мин, (число ступеней)
|
85..2000(12)/
42,5..2000(24)
|
|
Конец шпинделя по ГОСТ 12593-72
|
|
|
Конец шпинделя по ISO702-II/USAS B5.9D1 ISO702-III/DIN 55027
|
5
|
|
Коническое отверстие шпинделя по ГОСТ 2847-67
|
Морзе 4,5
|
|
Диаметр фланца шпинделя, мм
|
|
|
Диаметр стандартного патрона, мм
|
160
|
|
Наибольший крутящий момент на шпинделе, Нм
|
10
|
|

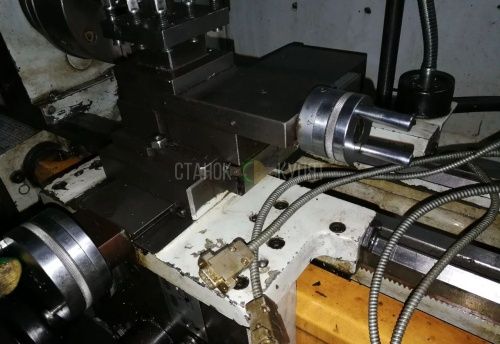

Суппорт. Подачи
|
|
|
Наибольшая длина продольного перемещения, мм
|
|
|
Наибольшая длина поперечного перемещения суппорта, мм
|
145
|
|
Скорость быстрых продольных перемещений, мм/мин
|
-
|
|
Скорость быстрых поперечных перемещений, мм/мин
|
-
|
|
Максимально допустимая скорость перемещений при работе по упорам, мм/мин
|
|
|
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин
|
|
|
Цена деления лимба продольного перемещения, мм
|
|
|
Цена деления лимба поперечного перемещения, мм
|
|
|
Диапазон продольных подач, мм/об(число подач)
|
0,006..1,77(48)
|
|
Диапазон поперечных подач, мм/об (число подач)
|
0,003..0,885(24)
|
|

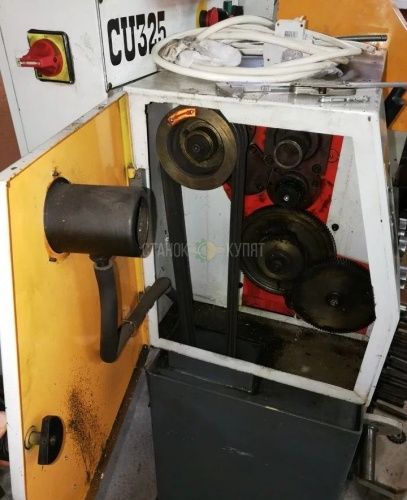

Пределы шагов метрических резьб, мм (число резьб)
|
0,1..28(48)
|
|
Пределы шагов дюймовых резьб, ниток/дюйм (число резьб)
|
75..2,5(53)
|
|
Пределы шагов модульных резьб, модуль (число резьб)
|
0,1..1,75(19)
|
|
Пределы шагов питчевых резьб, питч диаметральный (число резьб)
|
70..4(19)
|
|
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н
|
100
|
|
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н
|
50
|
|

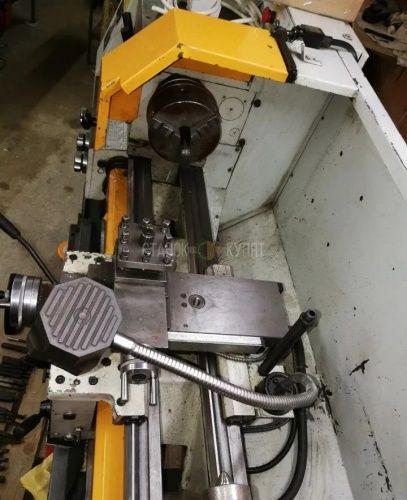

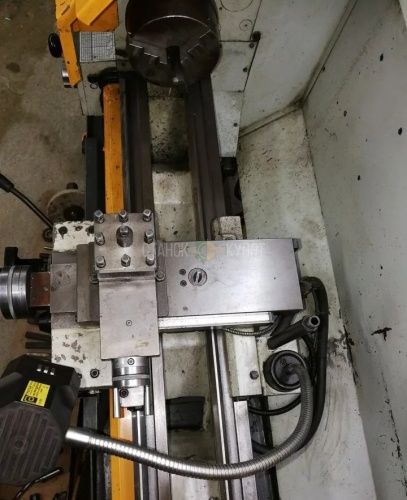

Резцовые салазки
|
|
|
Наибольшее перемещение резцовых салазок, мм
|
100
|
|
Перемещение резцовых салазок на одно деление лимба, мм
|
|
|
Наибольший угол поворота резцовых салазок, град
|
±90°
|
|
Цена деления шкалы поворота резцовых салазок, град
|
1°
|
|

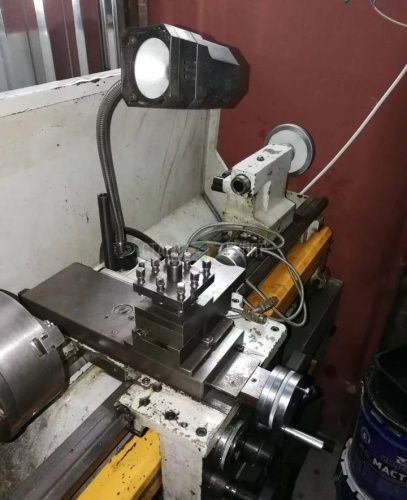

Наибольшее сечение державки резца, мм
|
20 х 20
|
|
Высота от опорной поверхности резца до оси центров (высота резца), мм
|
20
|
|
Число резцов в резцовой головке
|
4
|
|
Задняя бабка
|
|
|
Диаметр пиноли задней бабки, мм
|
40
|
|
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67
|
Морзе 3
|
|
Наибольшее перемещение пиноли, мм
|
100
|
|
Перемещение пиноли на одно деление лимба, мм
|
|
|
Величина поперечного смещения корпуса бабки, мм
|
±10
|
|
Электрооборудование
|
|
|
Электродвигатель главного привода односкоростной (двухскоростной), кВт (об/мин)
|
2,2 (1420)
(1,2/2,2 (710/1420))
|
|
Электродвигатель привода быстрых перемещений, кВт
|
-
|
|
Электродвигатель насоса СОЖ, кВт (об/мин)
|
0,09 (2780)
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота) РМЦ=1000, мм
|
2150 х 820 х 1300
|
|
Масса станка, кг
|
700
|
