Станки токарно-винторезные моделей 1К62Д предназначены для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8", 7/16", 8, 10 и 12 мм. Класс точности Н по ГОСТ 8. Условия эксплуатации УХЛ4, ТС4, ТВ4 по ГОСТ15150 в зависимости от заказ-наряда.
Основные достоинства предлагаемой серии станков - высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание.
Базовая модель серии - универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом "Красный пролетарий".
Кроме базовой модели в составе серии представлены несколько модификаций станков, учитывающих индивидуальные запросы потребителей. Особенности той или иной модификации нетрудно проследить по маркировке станка.
Пример обозначения станка: станок токарно-винторезный модели 1К625ДГУ.1500. Г - ГАП (выемка в станине). 1500 - наибольшая длина обрабатываемого изделия. 1К625Д - наибольший диаметр обрабатываемого изделия увеличен до 500 мм. (У базовой модели - станка 1К62Д - наибольший диаметр обработки 435 мм).
Шпиндель станков установлен на специальных подшипниках, которые обеспечивают необходимую жесткость и высокую точность обработки.
Обработка разнообразных материалов может производиться с ударными нагрузками без потери точности.
Станки могут использоваться для обработки закаленных заготовок из жаропрочной и инструментальной стали, требующих тяжелых режимов резания.
Выемка в станине (ГАП) позволяет устанавливать и обрабатывать заготовки, радиус которых превышает расстояние, ограниченное высотой центров
Например, наибольший диаметр заготовки, устанавливаемой над станиной станка 1К62Д - 435 мм, а станок 1К62ДГ с ГАПом дает возможность изготавливать деталь с наружным диаметром 630 мм.
Технические характеристики
|
Наименование параметра
|
1К62Д
|
|
Основные параметры
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Наибольший диаметр заготовки над станиной, мм
|
435
|
|
Наибольший диаметр заготовки над суппортом, мм
|
224
|
|
Наибольший диаметр заготовки над выемкой, мм
|
-
|
|
Наибольшая длина заготовки (РМЦ), мм
|
1000,1500
|
|
Наибольшая масса заготовки в патроне, кг
|
200
|
|
Наибольшая масса заготовки в центрах, кг
|
900
|
|
Шпиндель
|
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
55
|
|
Наибольший диаметр прутка, мм
|
|
|
Число ступеней частот прямого вращения шпинделя
|
23
|
|
Частота прямого вращения шпинделя, об/мин
|
12,5..2000
|
|
Число ступеней частот обратного вращения шпинделя
|
12
|
|
Частота обратного вращения шпинделя, об/мин
|
19..2420
|
|
Размер внутреннего конуса в шпинделе, М
|
Морзе 6
|
|
Конец шпинделя по ГОСТ 12593-72
|
6К
|
|
Наибольший крутящий момент, кНм
|
2
|
|
Подачи
|
|
|
Наибольшая длина хода каретки, мм
|
930,1430
|
|
Число ступеней продольных и поперечных подач
|
42
|
|
Пределы продольных подач, мм/об
|
0,07..4,16
|
|
Пределы поперечных подач, мм/об
|
0,035..2,08
|
|
Скорость быстрых перемещений суппорта, продольных, м/мин
|
4,5
|
|
Скорость быстрых перемещений суппорта, поперечных, м/мин
|
2,25
|
|
Количество нарезаемых резьб метрических
|
45
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
0,5..192
|
|
Количество нарезаемых резьб дюймовых
|
28
|
|
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм
|
24..15/8
|
|
Количество нарезаемых резьб модульных
|
38
|
|
Пределы шагов нарезаемых резьб модульных
|
0,5..48
|
|
Количество нарезаемых резьб питчевых
|
37
|
|
Пределы шагов нарезаемых резьб питчевых
|
96..1
|
|
Количество нарезаемых резьб архимедовой спирали
|
5
|
|
Пределы шагов нарезаемых резьб архимедовой спирали
|
3/8",7/16"
8.10
|
|
Суппорт
|
|
|
Цена деления лимба продольного перемещения, мм
|
0,1
|
|
Наибольшее перемещение салазок, мм
|
140
|
|
Цена деления лимба резцовых салазок, мм
|
0,05
|
|
Задняя бабка
|
|
|
Цена деления лимба, мм
|
0,1
|
|
Размер внутреннего конуса пиноли
|
Морзе 5
|
|
Наибольшее перемещение пиноли, мм
|
200
|
|
Поперечное смещение корпуса задней бабки, мм
|
±15
|
|
Электрооборудование
|
|
|
Количество электродвигателей на станке
|
3
|
|
Мощность электродвигателя главного привода, кВт
|
11
|
|
Частота вращения, об/мин
|
1500
|
|
Мощность электродвигателя быстрых перемещений, кВт
|
0,75
|
|
Частота вращения, об/мин
|
1500
|
|
Мощность электродвигателя насоса охлаждения, кВт
|
0,12
|
|
Мощность всех электродвигателей, кВт
|
11,87
|
|
Габариты и масса станка
|
|
|
Габариты станка при РМЦ=1000, мм
|
2786 х
1200 х
1500
|
|
Масса станка при РМЦ=1000, кг
|
3080
|
Комментарии продавца
Точное местоположение: Брянская область, город Брянск.

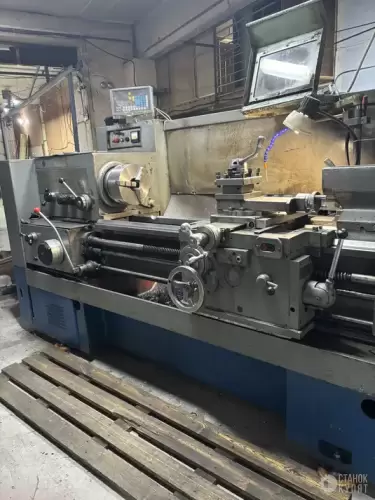

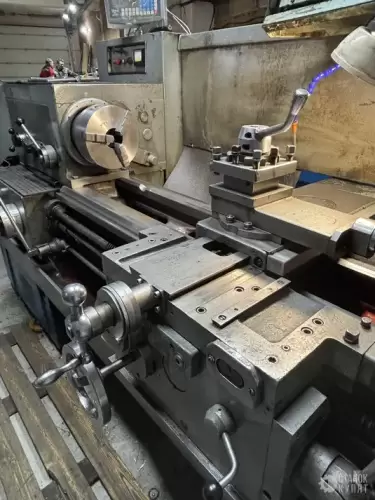

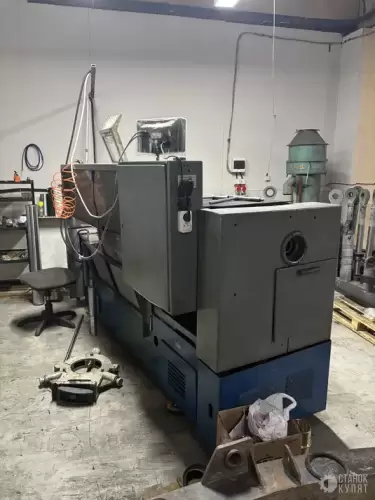

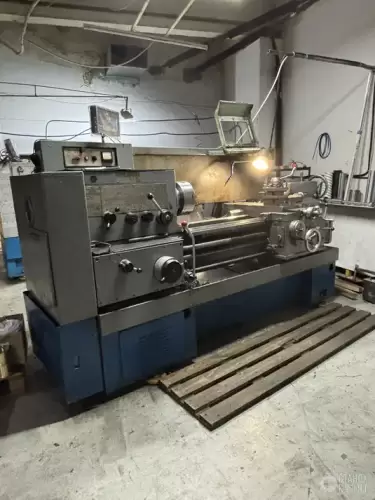

Продам токарный станок 1К62Д. Станок в рабочем состоянии, включение-работа, с УЦИ, 2 линейки, люнет, подключен, любая проверка.
