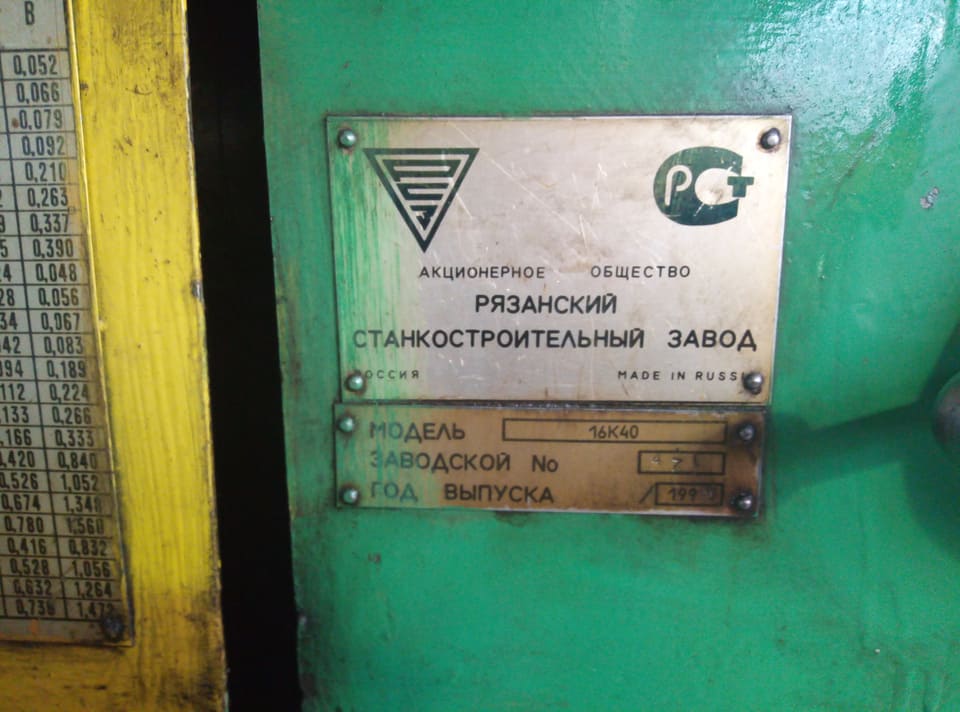

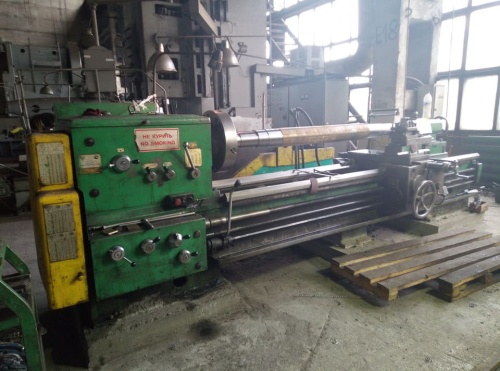

Наименование параметра
|
16К40
|
|
Основные параметры
|
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Наибольший диаметр заготовки над станиной, мм
|
800
|
|
Наибольший диаметр заготовки над суппортом, мм
|
490
|
|
Наибольшая длина заготовки (РМЦ), мм
|
3000
|
|
Наибольшая масса заготовки в центрах, кг
|
4000
|
|
Тип УЦИ
|
-
|
|
Дискретность отсчета заданных перемещений, мкм
|
-
|
|
Шпидель
|
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
105
|
|
Наибольший момент на шпинделе, кН/м
|
6,3
|
|
Наибольшее усилие резания Pz, кН
|
200
|
|
Число ступеней частот прямого вращения шпинделя
|
22
|
|
Частота прямого вращения шпинделя, об/мин
|
6,3..1250
|
|
Центр в шпинделе бабки передней по ГОСТ 13214-79
|
Конус морзе 6
|
|
Размер внутреннего конуса в шпинделе, М
|
|
|
Конец шпинделя по ГОСТ 12595-72
|
11М
|
|
Суппорт. Подачи
|
|
|
Наибольшее продольное перемещение суппорта - длина хода, мм
|
2850
|
|
Наибольшее поперечное перемещение суппорта, мм
|
445
|
|
Цена деления лимба при продольном перемещении, мм
|
1
|
|
Цена деления лимба при поперечном перемещении, мм
|
0,1
|
|
Наибольшее продольное перемещение на оборот лимба, мм
|
300
|
|
Наибольшее поперечное перемещение на оборот лимба, мм
|
5
|
|
Число ступеней подач продольных, поперечных, резцовых салазок
|
96
|
|
Пределы продольных рабочих подач, мм/об
|
0,06..22,4
|
|
Пределы поперечных рабочих подач, мм/об
|
0,024...8,29
|
|
Пределы рабочих подач резцовых салазок, мм/об
|
0,024...8,29
|
|
Скорость быстрых перемещений суппорта, продольных, м/мин
|
5,2
|
|
Скорость быстрых перемещений суппорта, поперечных, м/мин
|
2
|
|
Скорость быстрых перемещений резцовых салазок, м/мин
|
2
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
1..224
|
|
Пределы шагов нарезаемых резьб дюймовых
|
28..0,25
|
|
Пределы шагов нарезаемых резьб модульных
|
0,25...56
|
|
Пределы шагов нарезаемых резьб питчевых
|
112...0,5
|
|
Резцовые салазки
|
|
|
Наибольшее перемещение, мм
|
200
|
|
Наибольший угол поворота, град
|
±90°
|
|
Цена деления лимба, мм
|
0,05
|
|
Перемещение за один оборот лимба (шаг ходового винта), мм
|
5
|
|

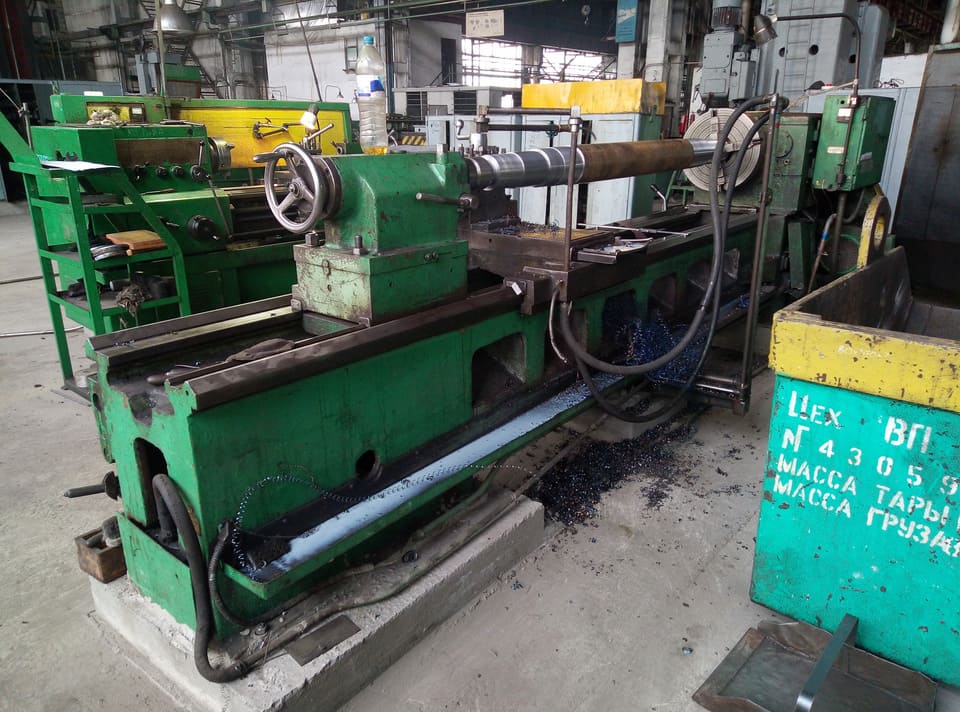

Задняя бабка
|
|
|
Наибольшее перемещение пиноли, мм
|
220
|
|
Поперечное смещение, мм
|
±10
|
|
Центр пиноли по ГОСТ 13214-79
|
Морзе 6
|
|

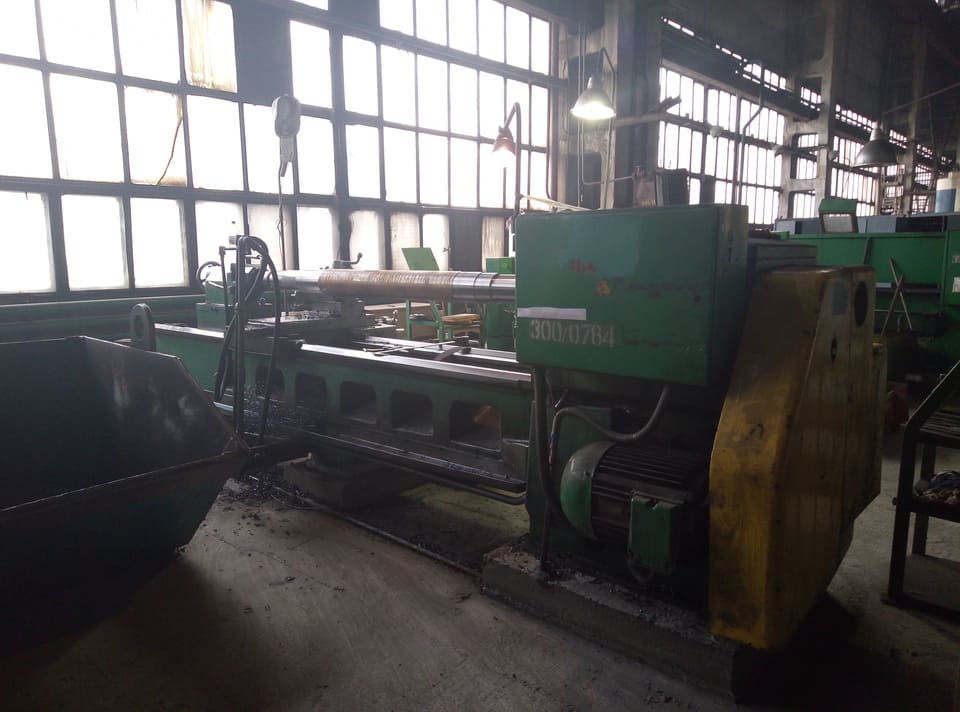

Электрооборудование
|
|
|
Количество электродвигателей на станке
|
4
|
|
Мощность электродвигателя главного привода, кВт (об/мин)
|
18,5
|
|
Тип электродвигателя главного привода
|
4А160М4У3
|
|
Мощность электродвигателя быстрого хода, кВт (об/мин)
|
1,1
|
|
Тип электродвигателя быстрого хода
|
4А80М4У3
|
|
Мощность электродвигателя насоса смазки, кВт (об/мин)
|
0,12
|
|
Мощность электродвигателя насоса охлаждения, кВт (об/мин)
|
0,125
|
|
Насос охлаждения (помпа)
|
200Х14-22
|
|
Суммарная мощность установленных на станке электродвигателей, кВт
|
|
|
Габариты станка, мм
|
5780 х 1850 х 1625
|
|
Масса станка, кг
|
7100
|
