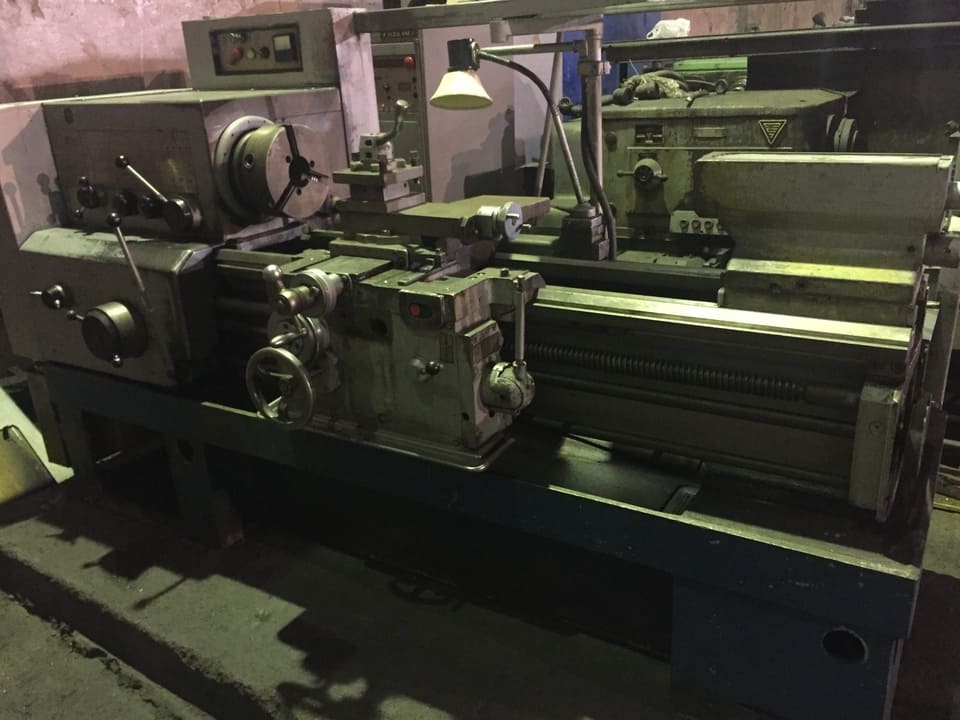

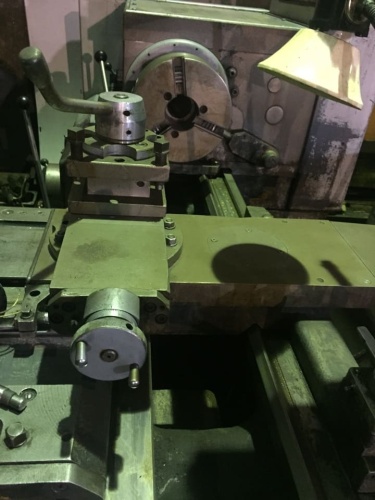

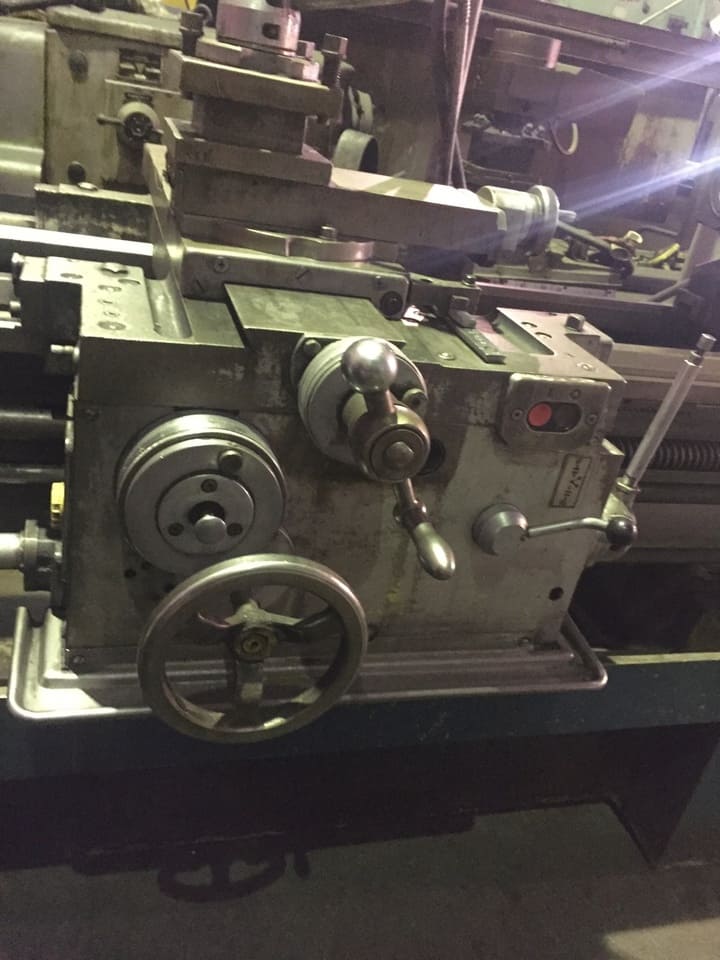

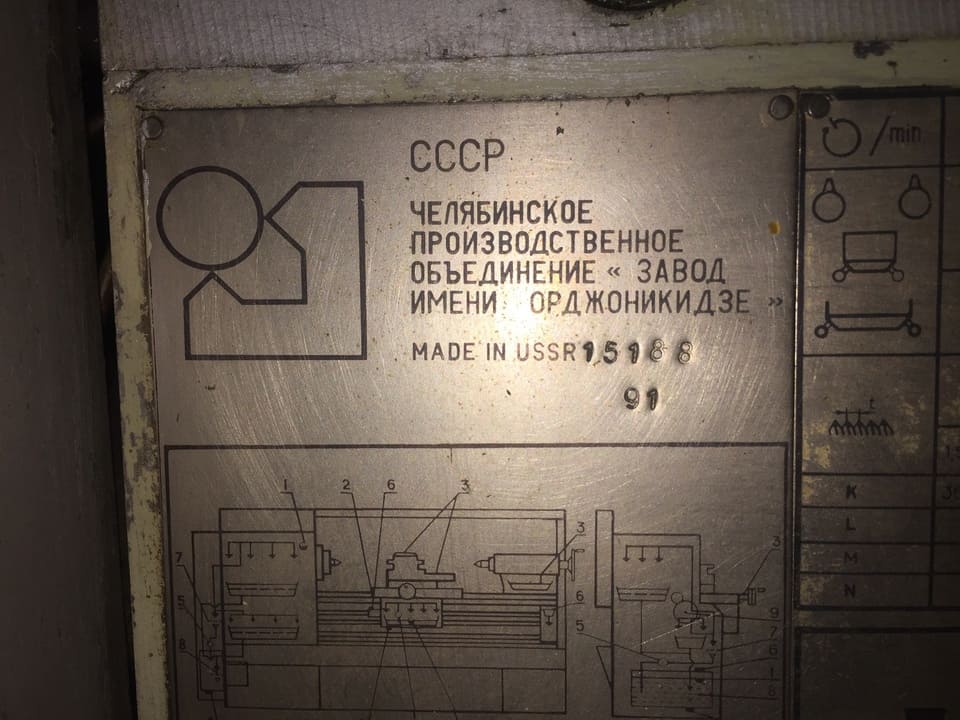

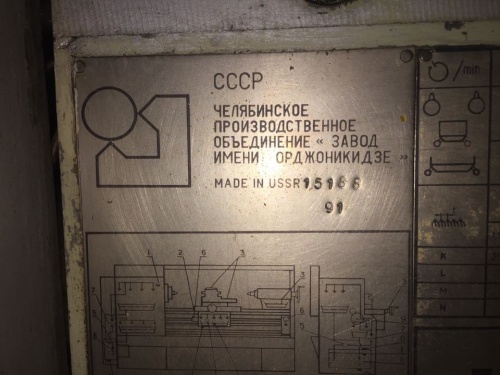

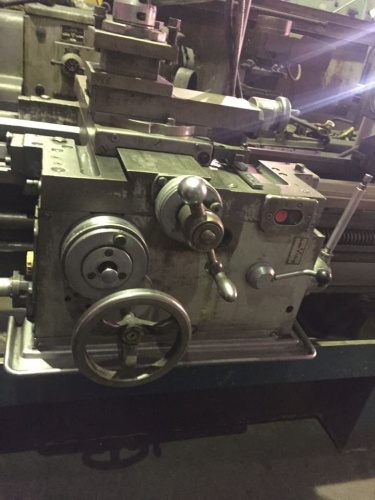

Токарный станок ТС-75

Станки токарно-винторезные моделей ТС-75 предназначены для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8", 7/16", 8, 10 и 12 мм. Класс точности Н по ГОСТ 8. Условия эксплуатации УХЛ4, ТС4, ТВ4 по ГОСТ15150 в зависимости от заказ-наряда.

Базовая модель серии - универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом "Красный пролетарий".

Кроме базовой модели в составе серии представлены несколько модификаций станков, учитывающих индивидуальные запросы потребителей. Особенности той или иной модификации нетрудно проследить по маркировке станка.

Основные достоинства предлагаемой серии станков - высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание.

Универсальный токарно-винторезный станок тс-75 относится к средним станкам и предназначен для обработки заготовок средних размеров:

• Наибольший диаметр заготовки типа "диск" над станиной - Ø 435 мм
• Наибольший диаметр заготовки типа "вал" над суппортом - Ø 224 мм
• Межцентровое расстояние (РМЦ) - 1000 или 1500 мм

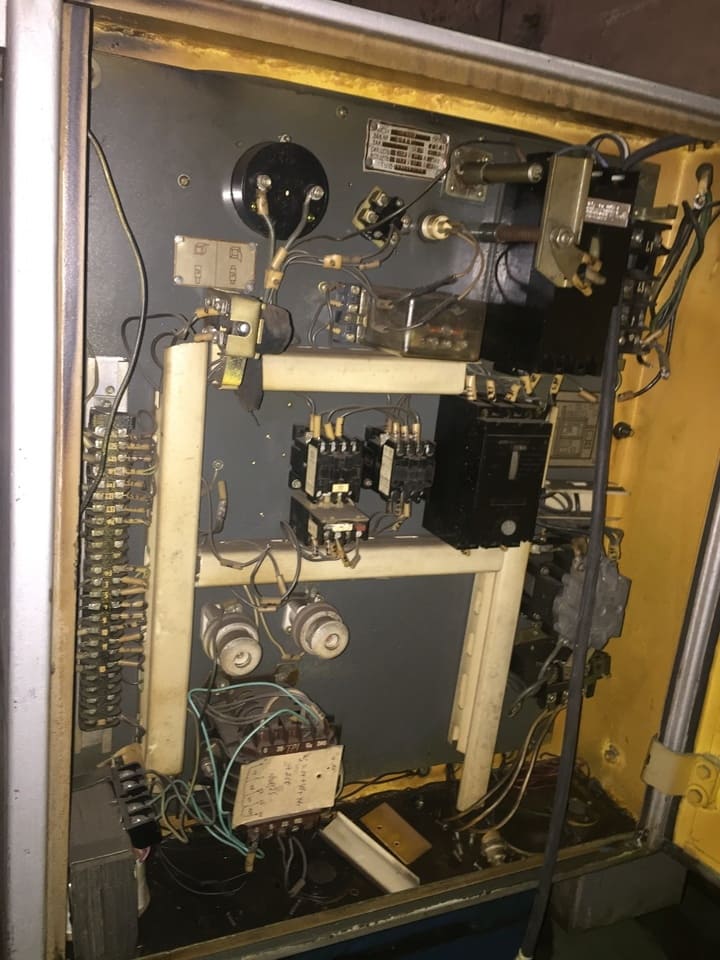

• Мощность электродвигателя главного движения - 11 кВт
• Сквозное отверстие в шпинделе для обработки прутка - Ø 55 мм
• Максимальный диаметр прутка - Ø 53 мм

Шпиндель станка получает 23 ступени прямых (12,5..2000 об/мин) и 12 обратных (19..2420 об/мин) ступеней частот вращения от коробки скоростей в передней бабке.

Передний конец шпинделя выполнен по ГОСТ 12593 (Концы шпинделей фланцевые под поворотную шайбу и фланцы зажимных устройств), DIN 55027, ИСО 702-3-75 под поворотную шайбу, с центрирующим коротким конусом 1:4 (7°7′30″):

• Номинальный диаметр конуса D = 106,375 мм, условный размер конца шпинделя - 6
• Внутренний (инструментальный) конус шпинделя - Морзе 6
• Стандартный диаметр токарного патрона - Ø 200, Ø 250 мм, исполнение - тип 2 (под поворотную шайбу)

Шпиндель установлен на двух опорах качения. Передняя опора представляет собой регулируемый двухрядный роликовый подшипник с внутренним коническим кольцом. Подшипник регулируют затягиванием гайки (стопора), которая нажимает на внутреннее кольцо подшипника. Кольцо при этом надвигается на коническую шейку шпинделя и разжимается; таким образом уменьшается зазор между кольцами и роликами, образовавшийся в результате износа. Задняя опора шпинделя состоит из двух радиально-упорных подшипников, которые регулируют только при текущем осмотре станка.

В конструкции токарного станка тс-75 для установки шпинделя предусмотрены специальные подшипники, благодаря чему обеспечиваются требуемая жесткость и высокая точность обработки заготовок.

Шпиндель станков установлен на специальных подшипниках, которые обеспечивают необходимую жесткость и высокую точность обработки.

Обработка разнообразных материалов может производиться с ударными нагрузками без потери точности.

Станки могут использоваться для обработки закаленных заготовок из жаропрочной и инструментальной стали, требующих тяжелых режимов резания.

Выемка в станине (ГАП) позволяет устанавливать и обрабатывать заготовки, радиус которых превышает расстояние, ограниченное высотой центров

Класс точности Н по ГОСТ 8-82.
