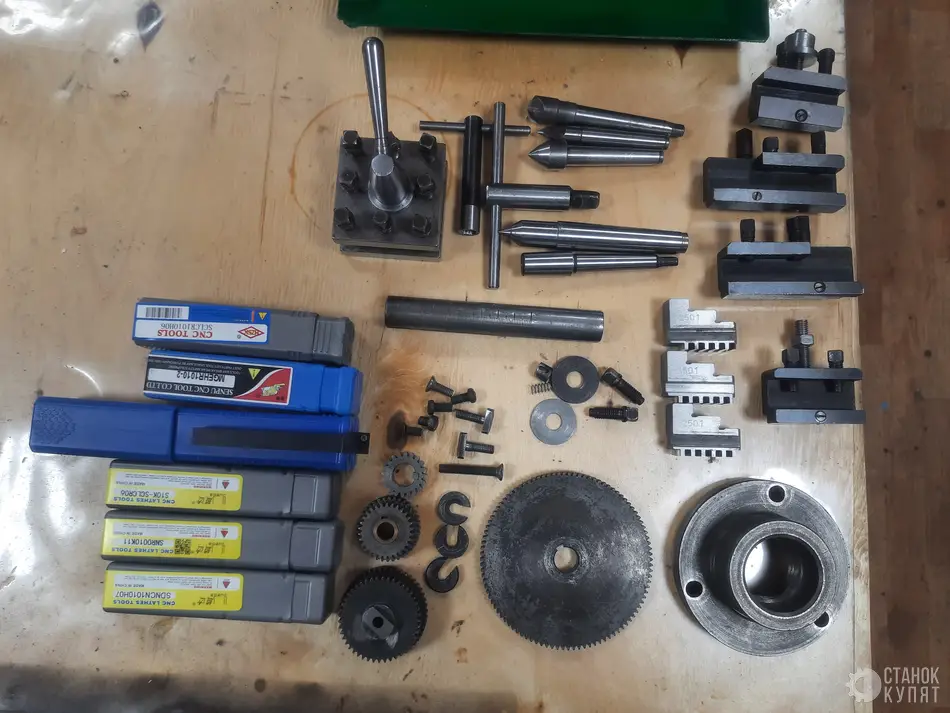

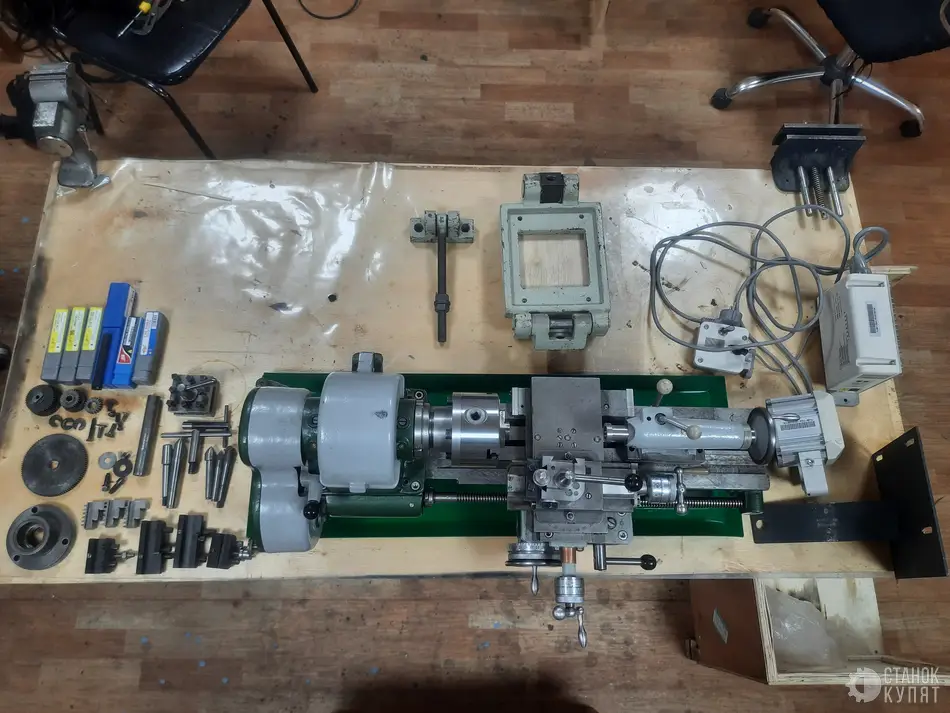

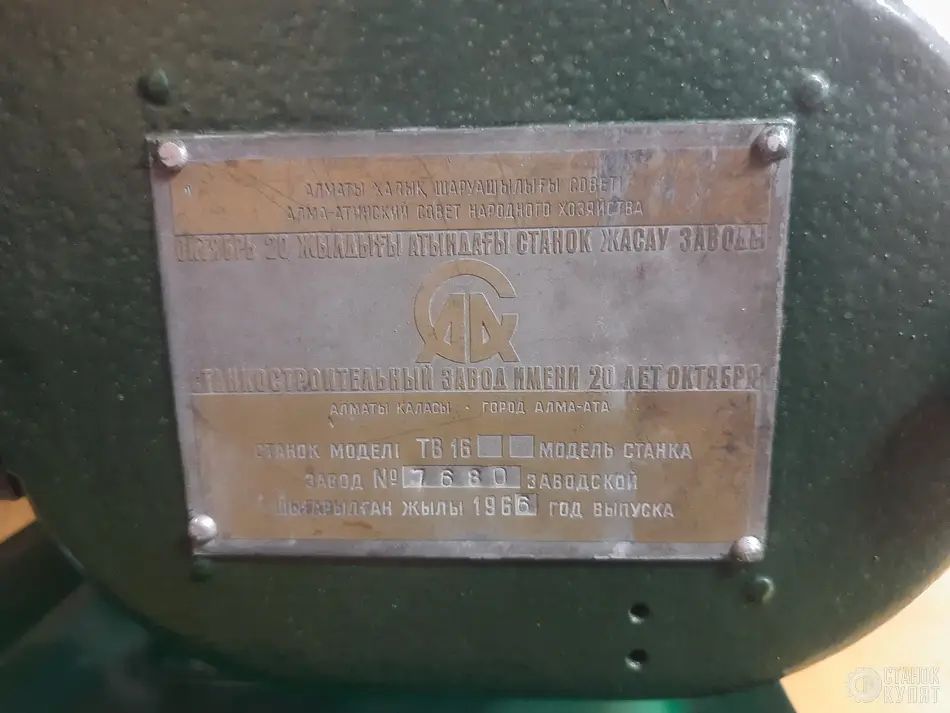

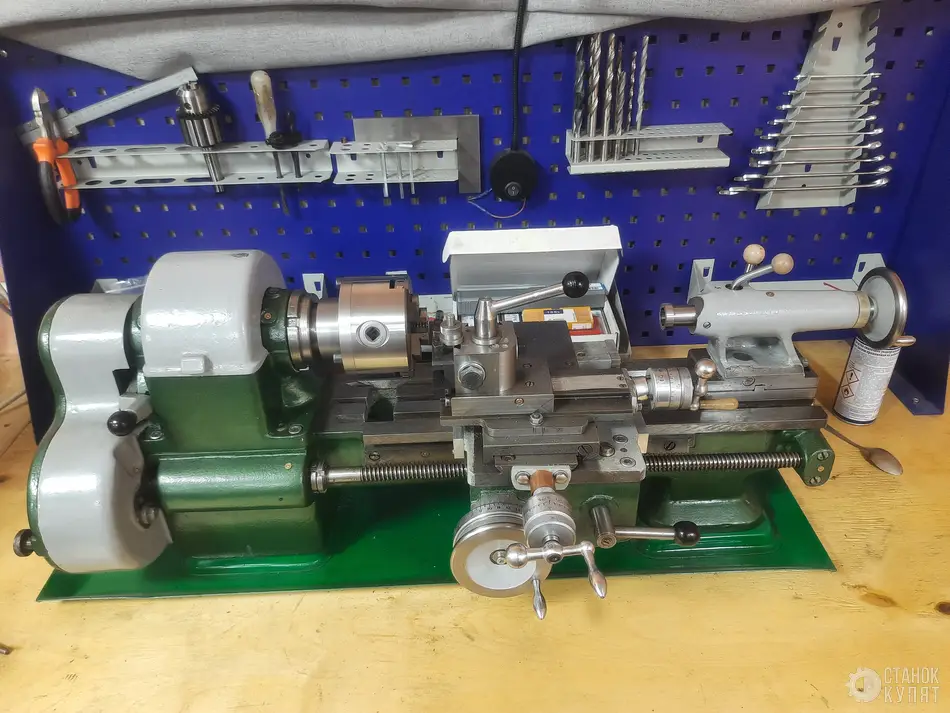

Класс точности
|
ТУ ТВ-16-0001
|
|
Наибольший диаметр заготовки над станиной, мм
|
160
|
|
Наибольший диаметр заготовки над суппортом, мм
|
90
|
|
Высота центров, мм
|
85
|
|
Наибольшая длина заготовки в центрах (РМЦ), мм
|
250
|
|
Наибольшая высота держателя резца (ш х в), мм
|
12 х 15
|
|
Высота от опорной поверхности резца до линии центров, мм
|
10
|
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм
|
90
|
|

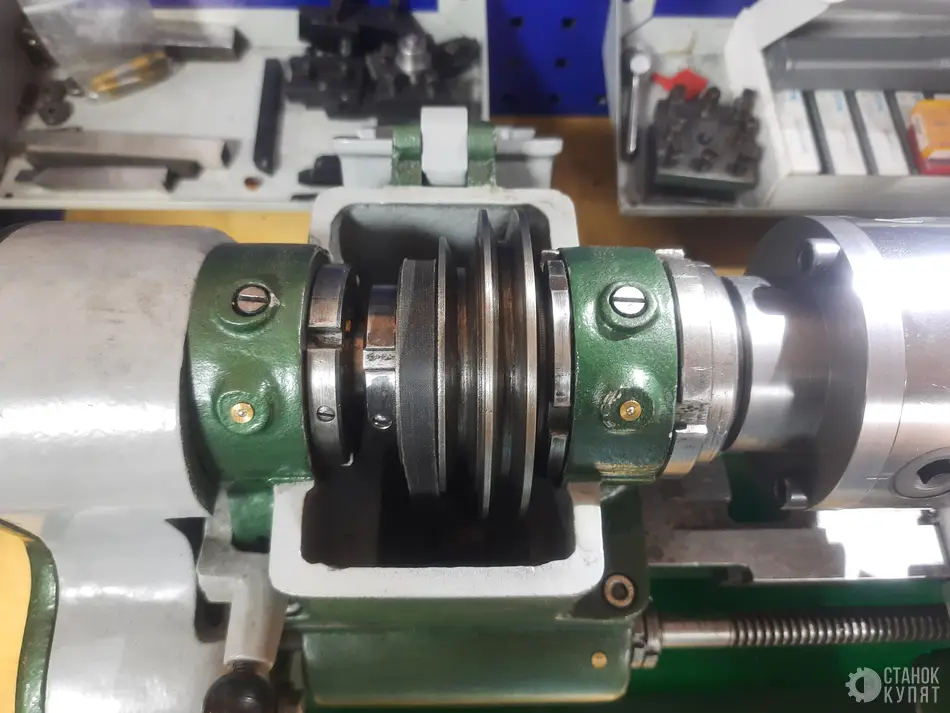

Шпиндель
|
|
|
Резьбовой конец шпинделя, мм
|
М39 х 4
|
|
Диаметр стандартного патрона, мм
|
100
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
18
|
|
Диаметр и длина переднего подшипника скольжения в шпинделе, мм
|
|
|
Центрирующий диаметр переднего конца шпинделя, мм
|
|
|
Наибольший диаметр прутка, мм
|
17
|
|
Конус отверстия шпинделя
|
Морзе №3
|
|
Число ступеней частот прямого вращения шпинделя
|
6
|
|
Частота вращения шпинделя, об/мин
|
160..1600
|
|
Торможение шпинделя
|
нет
|
|
Блокировка рукояток
|
нет
|
|

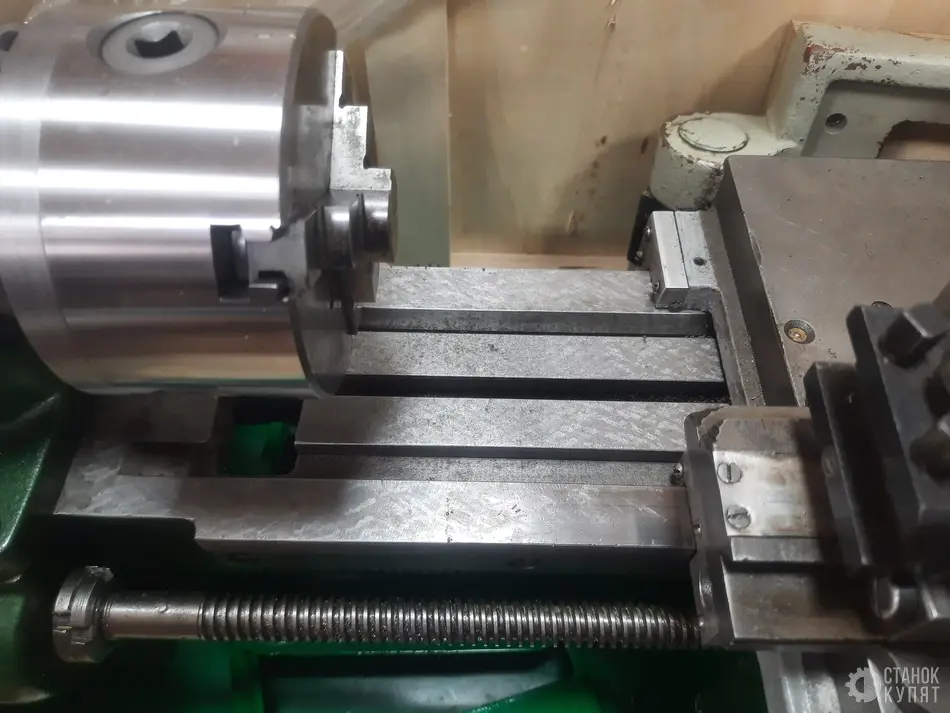

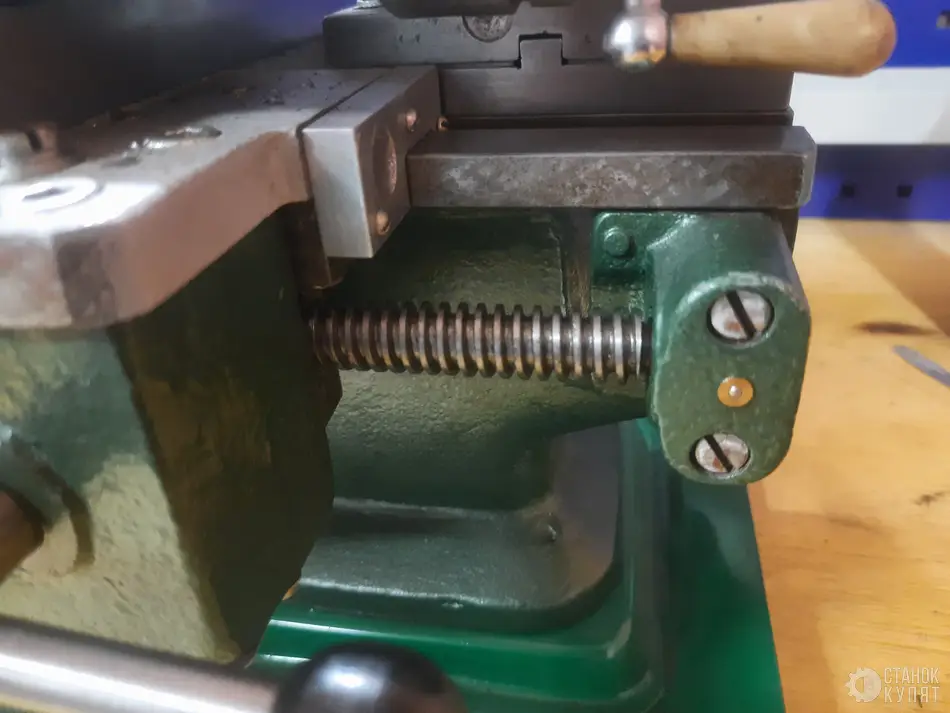

Суппорт. Подачи
|
|
|
Наибольшее продольное перемещение суппорта, мм
|
260
|
|
Перемещение суппорта продольное на одно деление лимба, мм
|
0,5
|
|
Ходовой винт (диаметр х шаг)
|
|
|
Наибольшее поперечное перемещение суппорта, мм
|
100
|
|
Перемещение суппорта поперечное на одно деление лимба, мм
|
0,05
|
|

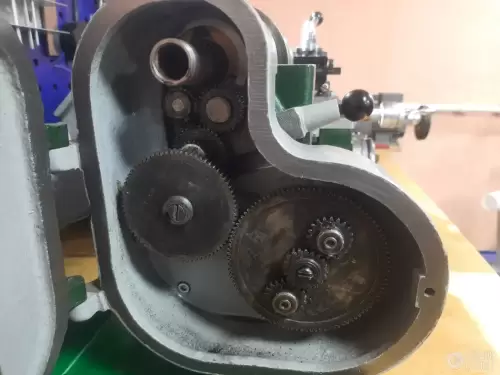

Число ступеней продольных подач суппорта
|
18
|
|
Пределы продольных рабочих подач суппорта, мм/об
|
0,01...0,15
|
|
Пределы рабочих поперечных подач суппорта, мм/об
|
нет
|
|
Количество нарезаемых резьб метрических
|
18
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
0,2..3
|
|
Пределы шагов нарезаемых резьб дюймовых
|
нет
|
|
Резьбоуказатель
|
нет
|
|
Предохранение от перегрузок
|
есть
|
|
Блокировка
|
есть
|
|
Ускоренное перемещение суппорта
|
нет
|
|
Выключающие упоры
|
нет
|
|
Резцовые салазки (верхний суппорт)
|
|
|
Наибольшее перемещение резцовых салазок, мм
|
100
|
|
Шаг резьбы ходового винта резцовых салазок, мм
|
|
|
Диаметр резьбы ходового винта резцовых салазок, мм
|
|
|
Перемещение резцовых салазок на одно деление лимба, мм
|
0,05
|
|
Перемещение резцовых салазок на один оборот лимба, мм
|
1,5
|
|
Угол поворота резцовых салазок, град
|
±60°
|
|
Задняя бабка
|
|
|
Диаметр пиноли задней бабки
|
|
|
Конус отверстия пиноли задней бабки
|
Морзе №1
|
|
Наибольшее перемещение пиноли, мм
|
65
|
|
Цена деления линейки перемещение пиноли, мм
|
1
|
|
Цена деления лимба перемещение пиноли, мм
|
0,05
|
|
Поперечное перемещение задней бабки, мм
|
±5
|
|

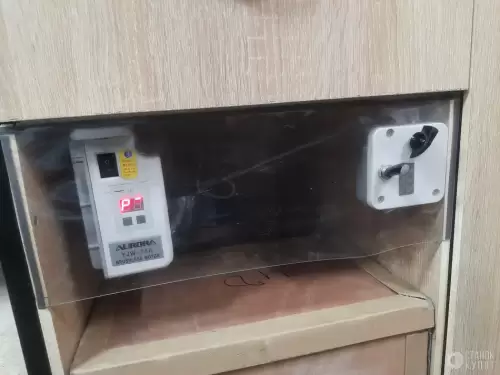

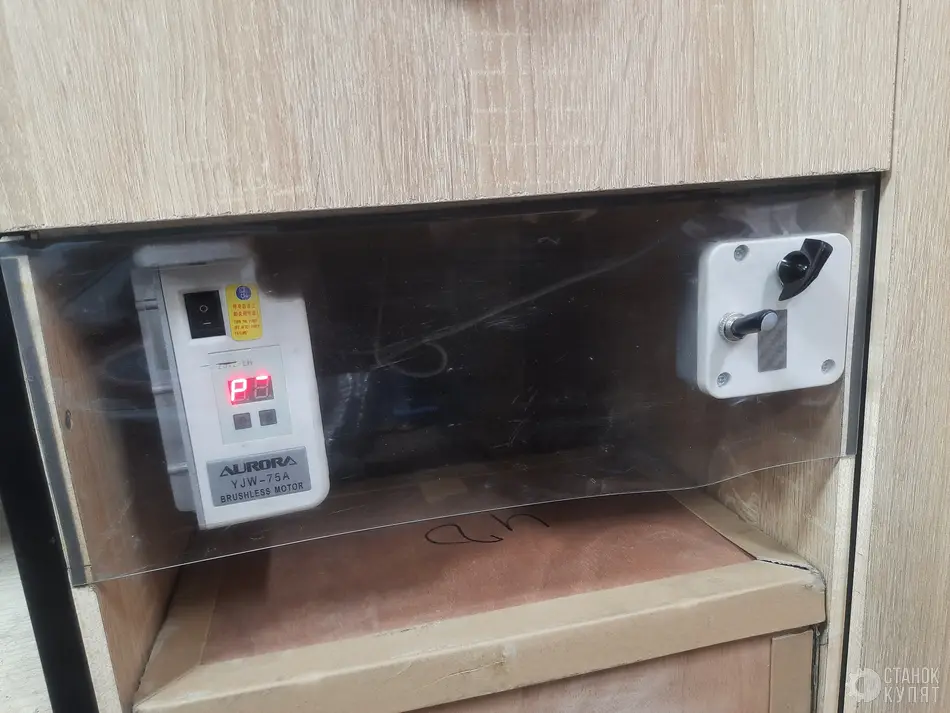

Электрооборудование
|
|
|
Напряжение питающей сети, В
|
~380 В/ ~220 В
|
|

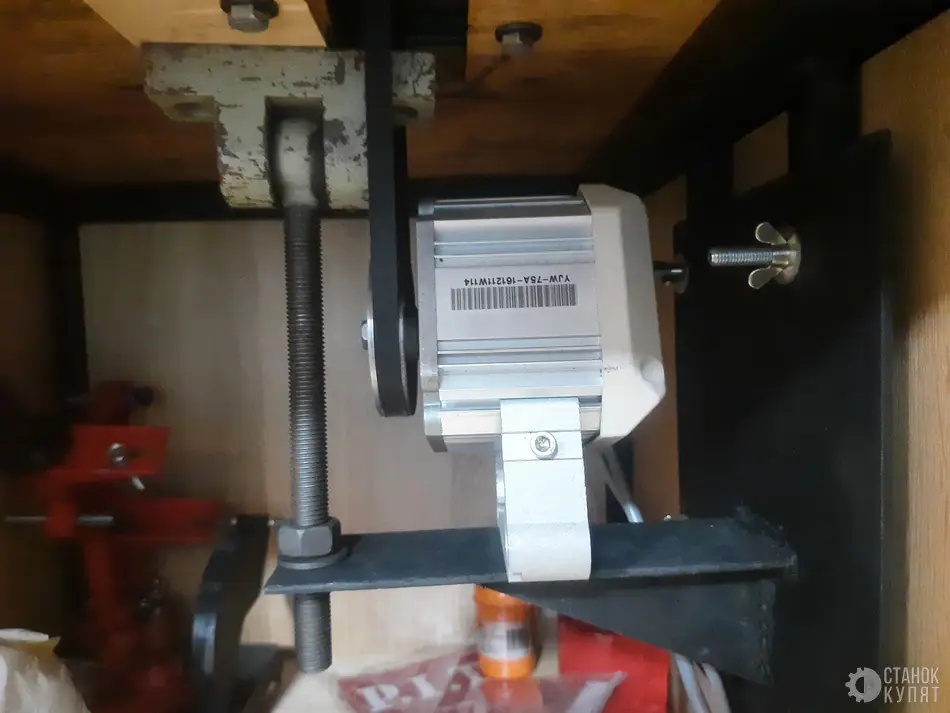

Электродвигатель главного привода, кВт
|
0,4
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота), мм
|
1150 х 600 х 1200
|
|
Масса станка, кг
|
180
|
