Технические характеристики
Максимальная мощность гибки:
чёрная сталь 50х4 мм
нержавеющая сталь 50х3 мм
медь, алюминий 54х2 мм
профильная труба (чёрная сталь) 40х40х3 мм
пруток (чёрная сталь) 30 мм
полоса (чёрная сталь) 100х10 мм
Минимальный диаметр трубы 6 мм
Минимальный осевой радиус гиба 1,5D / 10 мм
Максимальный стандартный осевой радиус гиба 140 мм ( опционально увеличение до 250мм)
Регулировка зажимного усилия 30–280 атм.
Скорости гибки:
1-я скорость 6 об/мин
2-я скорость 3 об/мин
Питание двигателя (трёхфазный) 380 В, 16 А, 2,2 кВт
Привод гидравлики 4 кВт
Приводы:
на ось гибки Y
Перемещения вручную:
по оси X (линейные перемещения)
по оси Z (поворот в пространстве 0°-360°), фиксация поворота каждые 15°
Электронная система измерения:
на угол гиба точность 0,1°
на угол поворота точность 0,1°
на линейные перемещения точность 0,1 мм
Быстросменная оснастка!
В комплектации станка:
- Дорновый гибочный станок 5015 JUTEC для труб длиной до 1,5 м
- Педаль управления с защитой от случайного нажатия и аварийным выключением
- Система автоматической смазки дорна от цеховой пневмосети, для дорнов от Ø16 мм
- Пневматическое устройство для фиксации трубы при повороте и линейном перемещении трубы вручную. Управление от педали. Поворот и фиксация трубы в любом положении. (для поворота на 15°\ свободный поворот от 0 до 360°\позиционирование по длине на упор)
- Устройство перемещения дорновой опоры на радиус гиба при переналадке, с рукояткой
- держатель выглаживателя гофры
- 2 дорновые штанги ( для дорнов 16-25 мм и 26+ мм)
- пульт управления
- инструкция на русском языке
- сертификат соответствия ТР ТС 004/010/020
Комментарии продавца
Точное местоположение: г. Москва, Московская область.

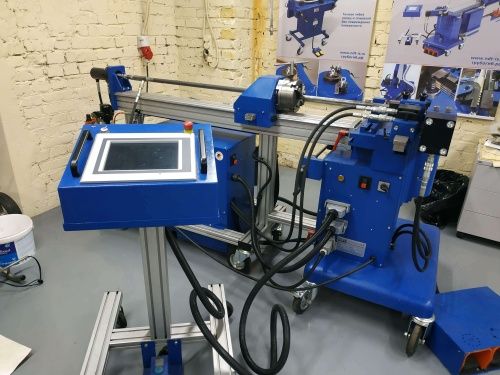

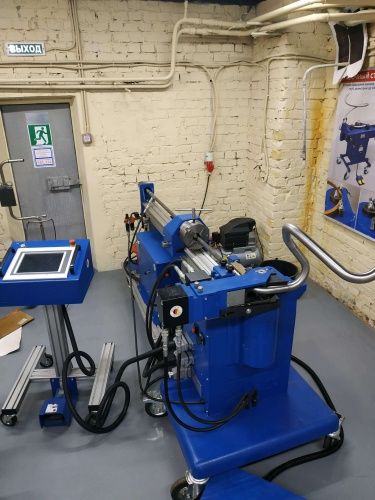

Продам немецкий трубогиб с ЧПУ 5015 JUTEC. Станок в Москве! Не был в работе, использовался только для демонстрации заказчикам возможностей оборудования при гибке одного типоразмера труб, есть оснастка под 33,7 мм CLR 70 мм. Станок предназначен для гибки металлических труб и профилей из различных материалов от 6 до 50 мм по или против часовой стрелки (ручная переналадка) со сложной геометрией гибки. Готов к демонстрации! Отгрузка сразу после оплаты.
