Описание объявления

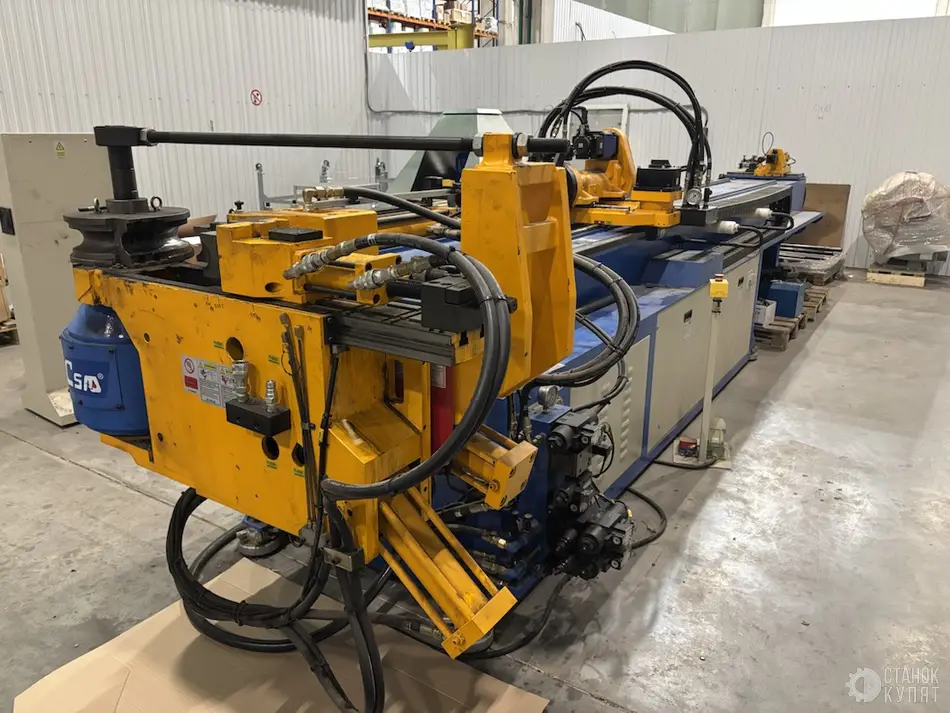

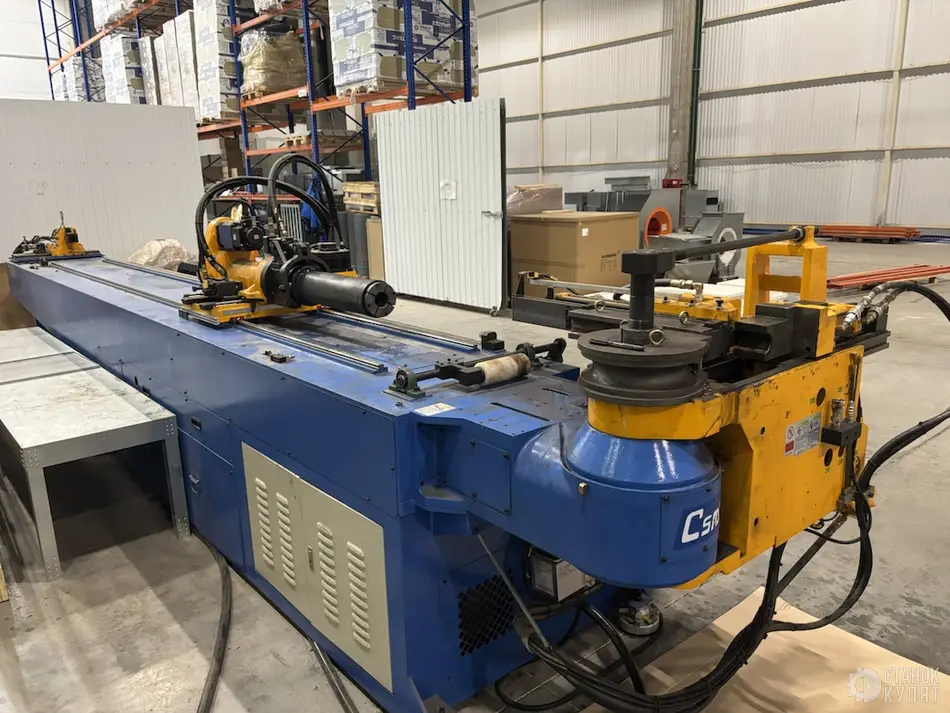

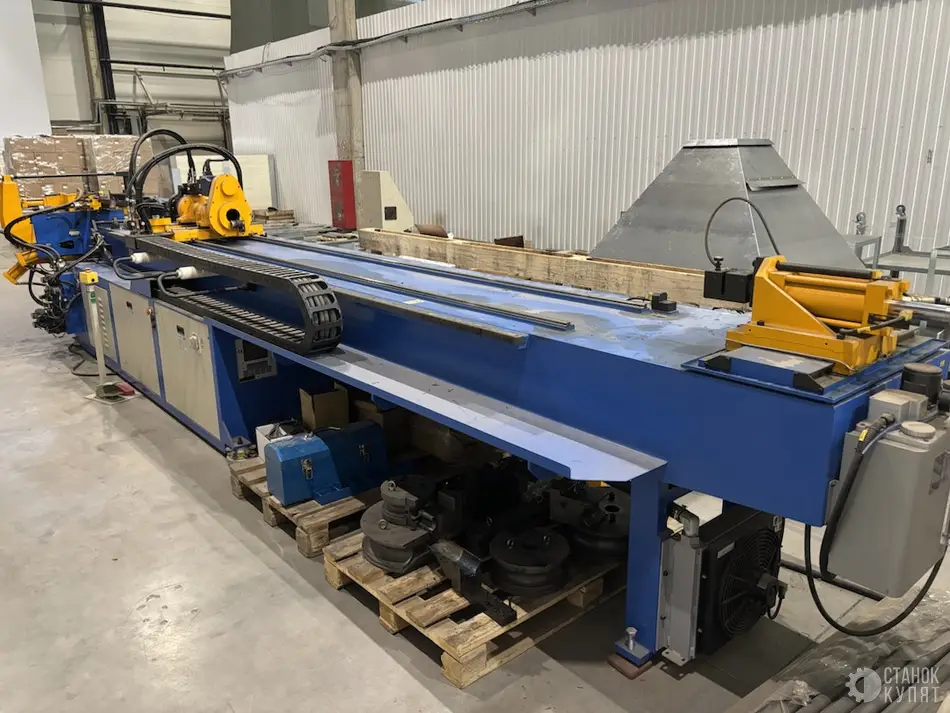

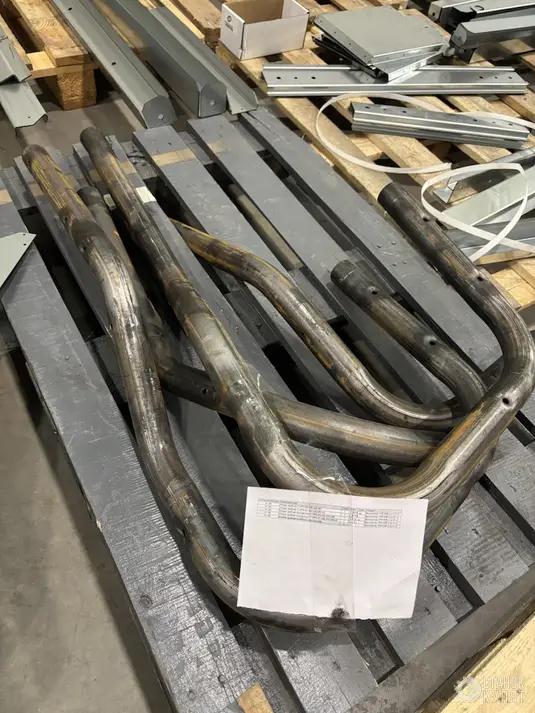

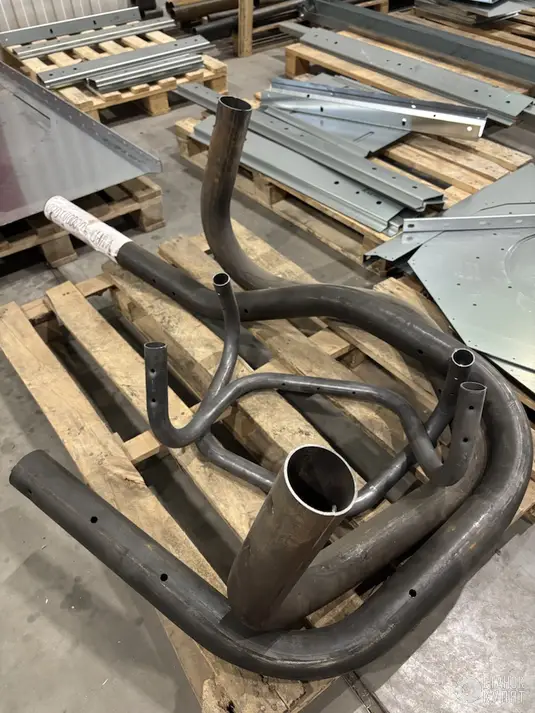

Автоматический трубогибочный станок CSM CNC 80TSR-P с ЧПУ управлением.

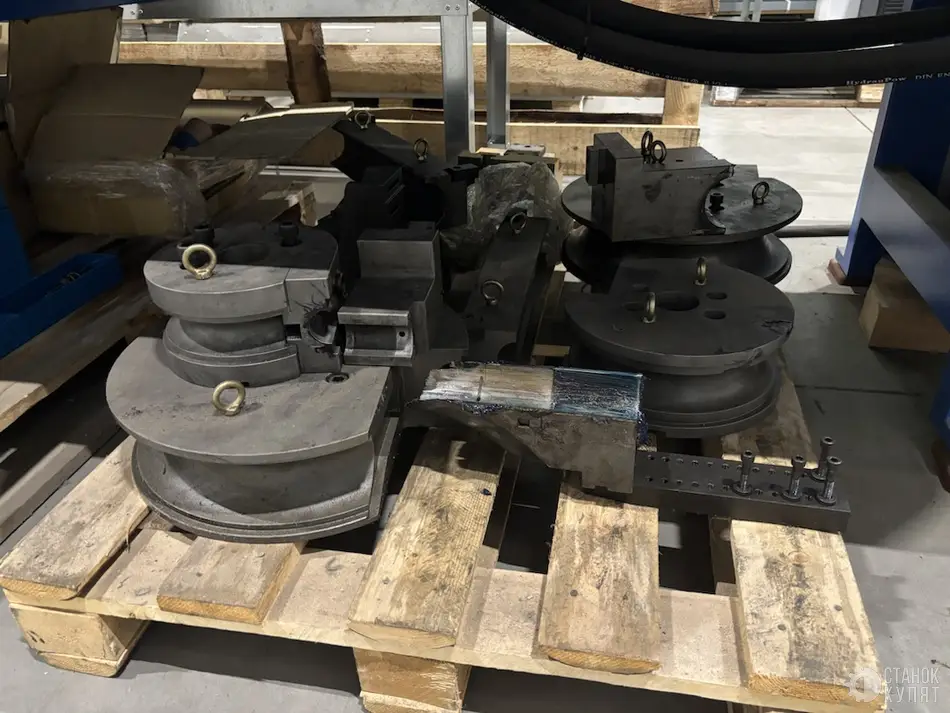

Комплектация оборудования:
- Трубогибочный станок, модель CNC 80TSR-P, включая:

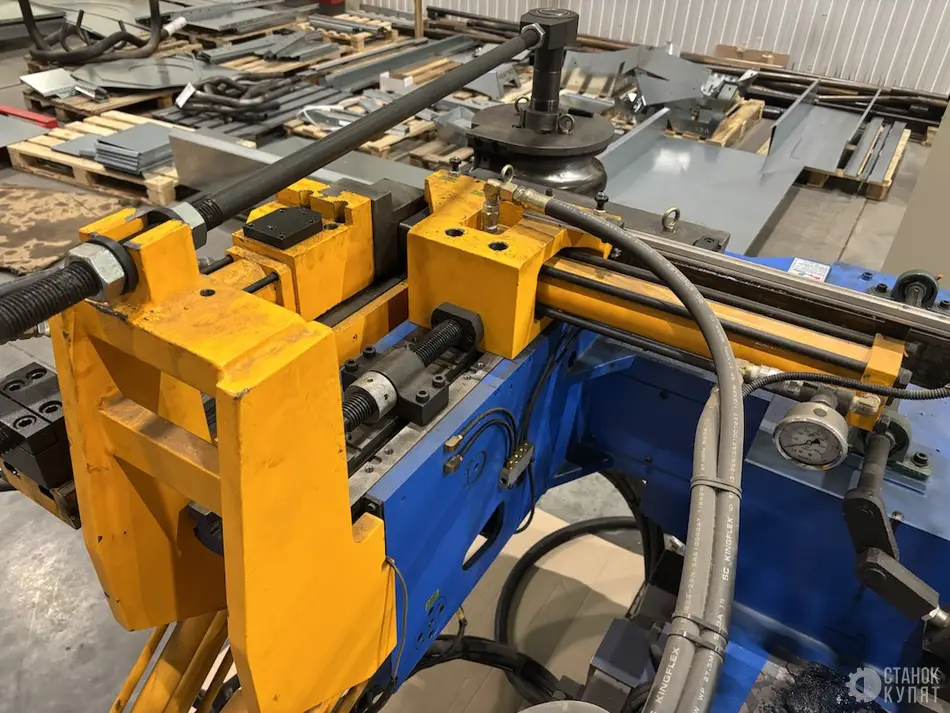

- Комплект оснастки на трубу 38х2,0, сталь, Rср=95мм (компрессионная оснастка)
- Комплект оснастки на трубу 51х2,5, сталь, Rср=127,5 мм (гибка с дорном и без дорна)
- Комплект оснастки на трубу 76х3,0, сталь, Rср=190мм (гибка с дорном и выглаживателем + компрессионная оснастка без дорна и выгладивателя)
Особенности
- В конструкции станка и оснастки все внутренние размеры выполнены в метрической системе измерения. Вся документация предоставляется на двух языках: Русском и Английском.
- Усиленная станина, обеспечивающая жёсткость конструкции и точность взаимодействия узлов. Станок ставится на вибро-опоры (поставляются в комплекте со станком), для установки требуется ровный бетонный пол.

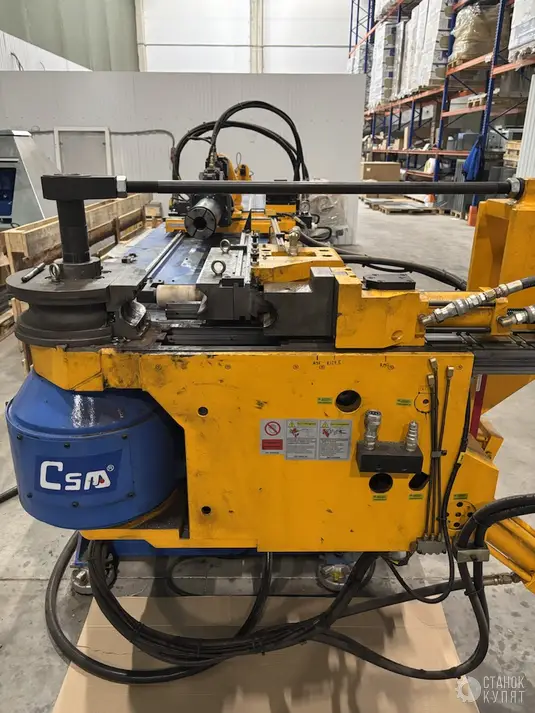

- Поворот гибочной консоли – по часовой стрелке. Привод консоли – гидравлический, с пропорциональным клапаном, обеспечивающим высокую точность и плавность движения (разгон/торможение) гибочной консоли.
- Гидравлический бустер ползуна - помогает устранить царапины (от проскальзывания трубы относительно зажимов оснастки), что особенно актуально при работе с такими сложными материалами, как: нерж. сталь, алюминий, титан и т.д.
- Кронштейн для установки выглаживателя гофры, что необходимо для устранения гофры во время гибки тонкостенных труб.
- Система программируемого в ЧПУ плавного отвода дорна до окончания гиба.
- Программируемая система автоматической смазки дорна

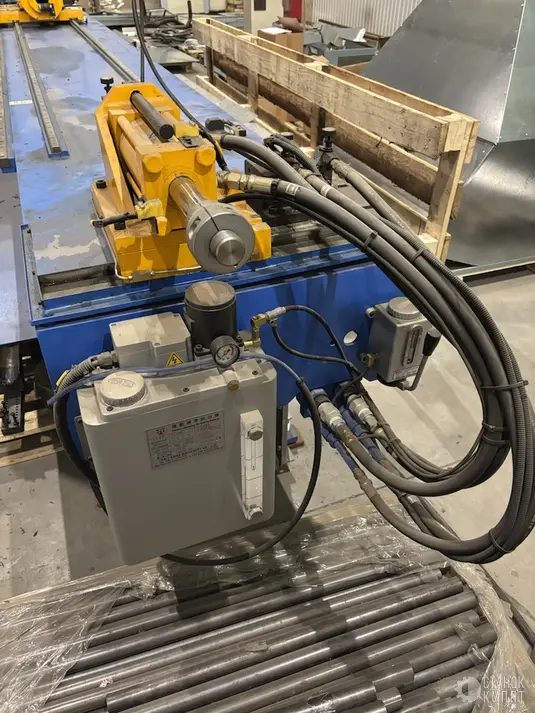

- Централизованная система смазки трущихся пар станка
- Система охлаждения гидравлического масла станка, на выбор: воздушная либо водяная (подключение станка к водяной охлаждающей магистрали – ¾ дюйма).

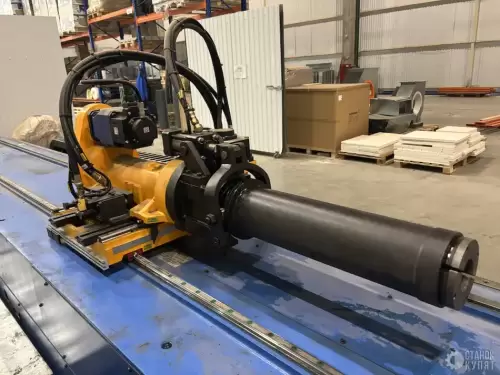

- Подающая каретка может находиться в PDI зоне (зоне ползуна), что позволяет получать минимальный прямой участок в конце изделия.

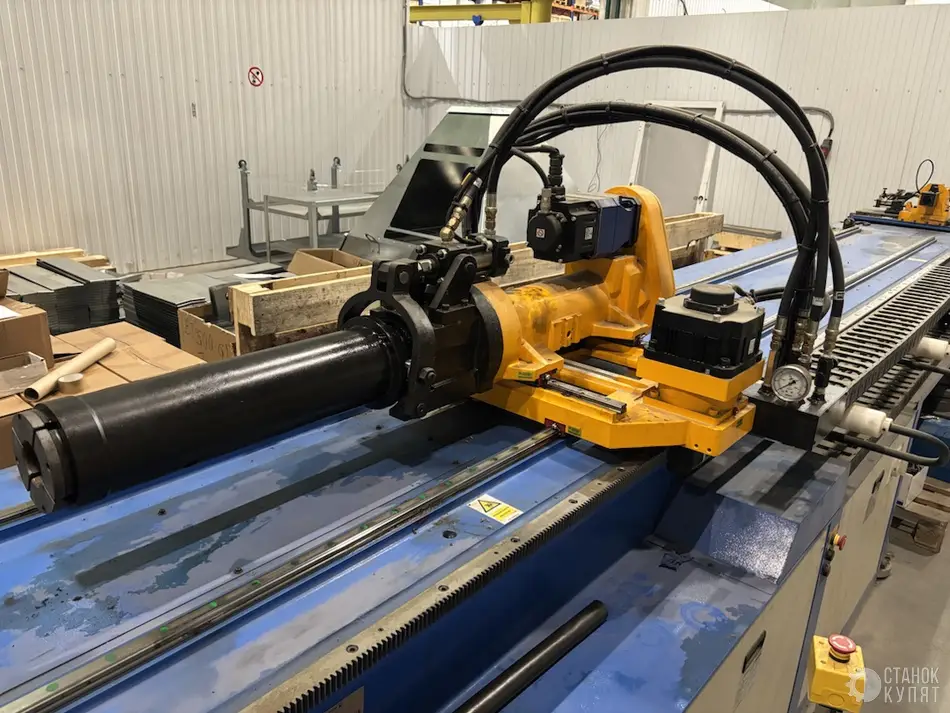

- Подающая каретка может работать как поступательным методом (труба устанавливается до упора в цанге каретки, и с исходного положения поступательно подается вперёд, в соответствии с программой гибки), так и методом перехвата (труба проходит через каретку, цанга работает по принципу цангового карандаша). Последний вариант удобен при гибке трубы без дорна, что позволяет устанавливать в станок трубу без ограничения по длине (например, длиной 6 метров).

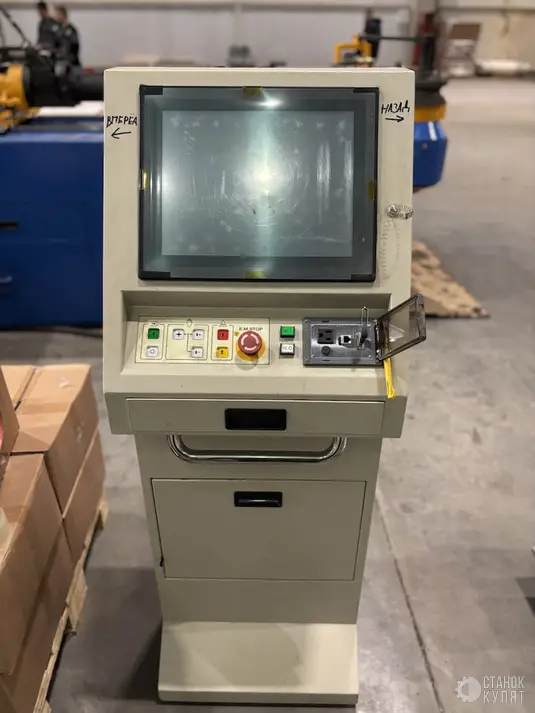

- Панель управления с 15” цветным сенсорным экраном и русифицированной ЧПУ программой, выполнена на базе индустриального компьютера известной компании ADVANTECH, имеет встроенный сенсорный экран, подключаемую стандартную клавиатуру, встроенную систему охлаждения (для поддержания рабочей температуры компьютера).
- Стандартные устройства безопасности.
- Комплект ручного инструмента.
- Инструкция по эксплуатации на Русском языке.
- Сервотехника Mitsubishi (Япония)
Технические характеристики
|
Модель
|
80TSR-P
|
|
Размеры заготовок:
|
|
Макс. диаметр трубы (мм), сталь, ϬB=40кг/мм²
|
80 х 4.5
|
|
Макс. диаметр трубы (мм), нерж., ϬB=60кг/мм²
|
80 х 3.2
|
|
Макс. диаметр трубы (мм), алюм., медь, ϬB=25кг/мм²
|
80 х 8.0
|
|
Макс. размер квадратной трубы (мм), сталь, ϬB=40кг/мм²
|
60 х 3.0
|
|
Макс. длина трубы при гибке с дорном (прямая подача трубы), мм
|
4 500
|
|
Макс. длина трубы при гибке с дорном (подача с перехватом), мм
|
6 000
|
|
Макс. диаметр трубы при подаче с перехватом, мм
|
80
|
|
Радиус гиба по средней линии (Rср), мм
|
40 - 280
|
|
Макс. угол гиба
|
190°
|
|
Параметры точности / скорости трёх основных приводов
|
|
Макс. скорость:
|
|
|
Гибка, ° / с
|
35 °/с
|
|
Выдвижение вперёд, мм / с
|
900 мм/с
|
|
Поворот в пространстве, ° / с
|
240°/с
|
|
Регулировка скорости приводов
|
задается в ЧПУ
|
|
Точность:
|
|
|
Гибка
|
±0.1°
|
|
Выдвижение вперёд
|
±0.1 мм
|
|
Поворот в пространстве
|
±0.1°
|
|
Емкость гидравлического бака, л
|
200
|
|
Эксплуатационные характеристики
|
|
Высота установки трубы (от уровня пола), мм
|
1 200
|
|
ЧПУ программа
|
русифицирована
|
Режимы работы станка:
• Ручной (отдельно работает каждый привод по нажатию кнопки)
• Полуавтоматический (работает группа приводов по заданному алгоритму)
• Автоматический (работает по программе ЧПУ, оператор лишь устанавливает и снимает трубу)
• Эмулятор (работает по программе ЧПУ, труба гнётся только на экране компьютера, с функцией предупреждения о возможном столкновений трубы со станиной или оснасткой станка)
|
|
Монтажные характеристики
|
|

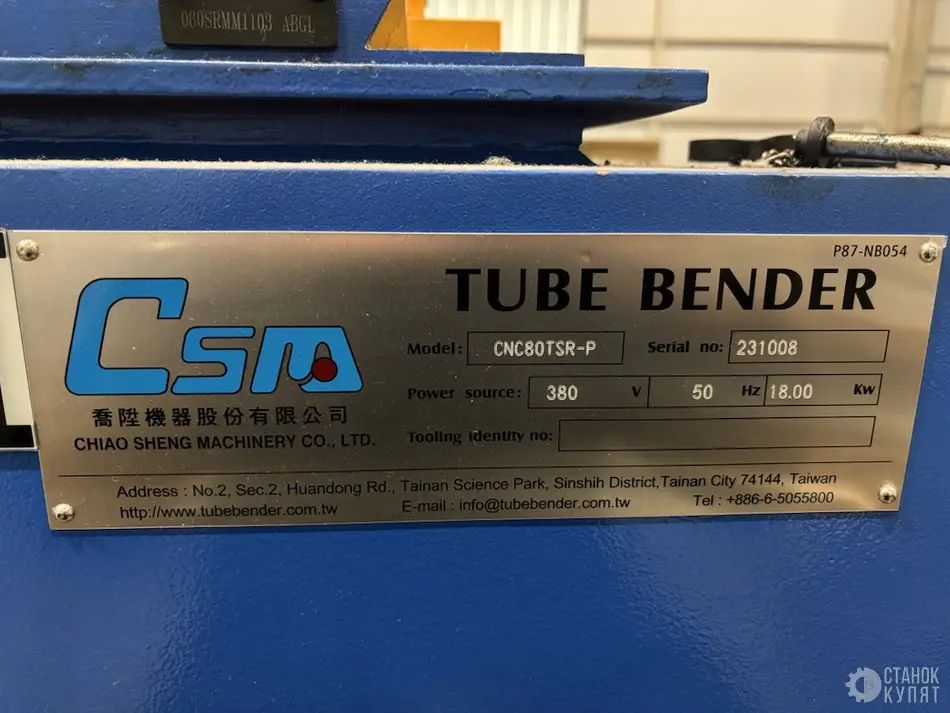

Мощность гидростанции, кВт
|
12
|
|
Общая мощность станка, кВт
|
15
|
|
Напряжения пульта управления (В)
|
24
|
|
Требования к электропитанию:
|
380 В / 50 Гц 3 фазы.
|
КОММЕНТАРИИ ПРОДАВЦА
Точное местоположение: Московская область, п. Горки Ленинские, промзона «Технопарк», Инновационный проезд, д. 8.
Продам трубогибочный станок с ЧПУ CSM CNC 80TSR-P. Торг.
