Параметры
|
Значения
|
|
Класс точности по ГОСТ 8-82
|
Н
|
|
Диаметр сквозного отверстия в шпинделе, мм
|
300
|
|
Диаметр обрабатываемой трубы, мм
|
76 … 299
|
|
Наибольший диаметр заготовки над станиной, мм
|
800
|
|
Наибольший диаметр заготовки над суппортом, мм
|
450
|
|
Межцентровое расстояние (РМЦ), мм
|
1000, 1500, 2800
|
|
Наибольшая длина точения без конусной линейки (для станков с РМЦ 1000 мм), мм
|
1000
|
|
Наибольшая длина точения с конусной линейкой, мм
|
450
|
|
Наибольшая масса устанавливаемой заготовки в центрах (для станков с РМЦ 1000 мм), кг
|
5000
|
|
Наибольшая масса устанавливаемой заготовки в патроне, кг
|
2000
|
|
Наличие механизированного зажима кулачков патрона
|
Да
|
|
Шпиндель
|
|
Число ступеней частот прямого вращения шпинделя
|
12
|
|
Частота прямого вращения шпинделя, об/мин
|
8 … 355
|
|
Число ступеней частот обратного вращения шпинделя
|
12
|
|
Наибольший крутящий момент на шпинделе, кНм
|
3
|
|
Подачи
|
|
Наибольшая длина хода каретки суппорта (для станков с РМЦ 1000 мм), мм
|
1000
|
|
Наибольший поперечный ход суппорта, мм
|
500
|
|
Цена деления лимба при поперечном перемещении суппорта, мм
|
0,1
|
|
Перемещение суппорта за один оборот лимба при поперечном перемещении суппорта, мм
|
5
|
|
Перемещение суппорта за один оборот лимба при продольном перемещении суппорта, мм
|
300
|
|
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин
|
5,3/ 2,2
|
|
Пределы шагов нарезаемых резьб метрических, мм
|
1 … 28
|
|
Пределы шагов нарезаемых резьб дюймовых
|
28 … 2
|
|

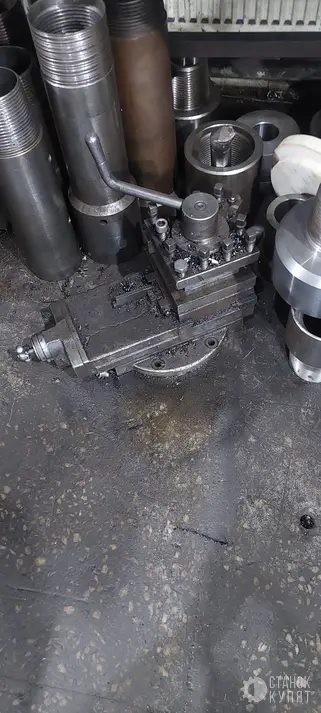

Резцовые салазки
|
|
Наибольшее перемещение резцовых салазок, мм
|
220
|
|
Наибольшая высота резцов, мм
|
32 х 32
|
|
Наибольший угол поворота резцовых салазок, град
|
±90°
|
|
Цена деления лимба, мм
|
0,05
|
|
Задняя бабка
|
|
Наибольшее перемещение пиноли задней бабки, мм
|
До 240
|
|
Наибольшее поперечное перемещение задней бабки, мм
|
±10
|
