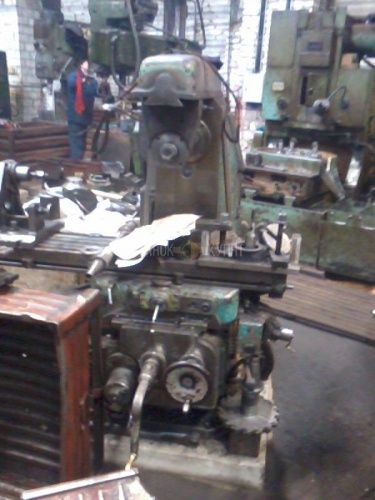

Горизонтальный консольно-фрезерный станок 6Н81Г предназначен для обработки различных изделий сравнительно небольших размеров из стали, чугуна, цветных металлов и пластмасс в основном цилиндрическими, торцовыми, дисковыми, угловыми, фасонными и модульными фрезами специальными фрезами в условиях индивидуального и серийного производства. Наличие поворотного стола позволяет нарезать винтовые канавки при изготовлении косозубых колес, фрез, зенкеров, разверток и тому подобных деталей.
Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.
Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка 6Н81Г может совершать быстрые перемещения в трех направлениях.
Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта.
Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.
Станок 6Н81Г может применяться в единичном мелкосерийном и серийном производстве.
Обрабатываемые детали закрепляются непосредственно на столе, в машинных тисках или специальных приспособлениях, устанавливаемых на столе станка. При необходимости делить заготовку на несколько равных частей применяют универсальную делительную головку.
Насадные фрезы закрепляют на консольных или опорных оправках. Для поддержания шпиндельных оправок применяют хобот с центральной и концевой подвесками (серьгами). Хвостовые фрезы закрепляют непосредственно в конусе шпинделя или цанговом патроне. Торцовые фрезерные головки устанавливают и закрепляют на торце шпинделя.
Настройка станка 6Н81Г в соответствии с конфигурацией и размерами обрабатываемой детали производится за счет быстрых механических или ручных перемещений стола, поперечных салазок и консоли. При нарезании винтовых канавок поворачивают стол в соответствии с углом наклона фрезеруемой винтовой канавки. При работе на тяжелых режимах для повышения жесткости узла консоли устанавливают дополнительную связь между столом и хоботом.
Класс точности станка Н. Шероховатость обработанной поверхности V4—V5.
Наименование параметра | 6Н81Г |
---|---|
Основные параметры станка | |
Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н |
Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 250 |
Наименьшее и наибольшее расстояние от торца шпинделя до стола | - |
Наименьшее и наибольшее расстояние от оси шпинделя до стола | 30..380 |
Расстояние от оси шпинделя до хобота, мм | 150 |
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | - |
Рабочий стол | |
Число Т-образных пазов Размеры Т-образных пазов | 3 |
Наибольшее перемещение стола продольное от руки/ от двигателя (ось X), мм | 600/ 560 |
Наибольшее перемещение стола поперечное от руки/ от двигателя (ось Y), мм | 200/ 190 |
Наибольшее перемещение стола вертикальное от руки/ от двигателя (ось Z), мм | 400/350 |
Наибольший угол поворота стола, град | нет |
Цена одного деления шкалы поворота стола, град | нет |
Перемещение стола на одно деление лимба (продольное, поперечное), мм | 0,05 |
Перемещение стола на одно деление лимба (вертикальное), мм | 0,025 |
Перемещение стола на один оборот лимба продольное и поперечное, мм | 6 |
Перемещение стола на один оборот лимба вертикальное, мм | 3 |
Шпиндель | |
Частота вращения шпинделя, об/мин | 65..1800 |
Количество скоростей шпинделя | 16 |
Эскиз конца шпинделя | ГОСТ 836-47 |
Конус шпинделя | 45 |
Наибольший допустимый крутящий момент на шпинделе Нм | 525 |
Механика станка | |
Быстрый ход стола продольный (ось X), м/мин | 2,9 |
Быстрый ход стола поперечный (ось Y), м/мин | 2,3 |
Быстрый ход стола вертикальный (ось Z), м/мин | 1,15 |
Число ступеней рабочих подач стола | 16 |
Пределы рабочих подач. Продольных (ось X), мм/мин | 35..980 |
Пределы рабочих подач. Поперечных (ось Y), мм/мин | 25..765 |
Пределы рабочих подач. Вертикальных (ось Z), мм/мин | 12..380 |
Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть |
Блокировка ручной и механической подачи (продольной) | нет |
Блокировка ручной и механической подачи (поперечной, вертикальной) | есть |
Торможение шпинделя (муфта) | есть |
Предохранение от перегрузки (муфта) | есть |
Привод | |
Электродвигатель привода главного движения, кВт | 4,5 |
Электродвигатель привода подач, кВт | 1,7 |
Электронасос охлаждающей жидкости Тип | ПА-22 |
Электродвигатель насоса охлаждающей жидкости, кВт | 0,12 |
Производительность насоса СОЖ, л/мин | 22 |
Габарит и масса станка | |
Габариты станка (длина ширина высота), мм | 2060 х 1940 х 1600 |
Масса станка, кг | 2000 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Ленинградская область | |
Состояние | Рабочее | Другие товары |
Оплата | На счёт ИП или ЮЛ | |
Доставка | Самовывоз | |
Гарантия | По договорённости | Другие товары |

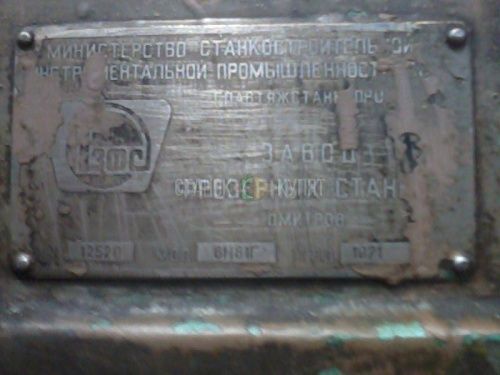

Год производства | 1971 | |
Напряжение, В | 380 | Другие товары |
Вес, кг | 2000 | |
УЦИ | Нет | |
ЧПУ | Нет | Другие товары |
Длина стола, мм | 1000 | |
Ширина стола, мм | 250 | |
Артикул | 300079 |
