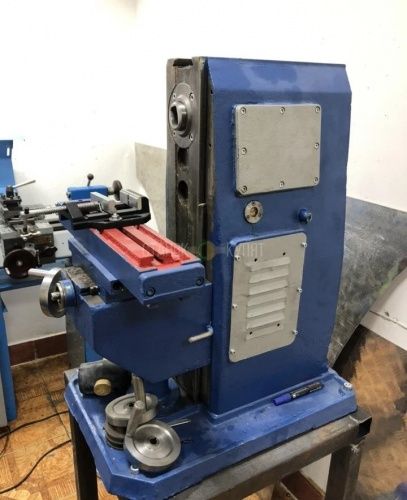

Фрезерный станок НГФ-110Ш4 выпускается по ТУ-79 РСФСР 441-79 и заменил устаревшую модель фрезерного станка НГФ-110Ш3, который выпускался по ТУ-79 РСФСР 355-72.
Горизонтальный консольно-фрезерный станок НГФ-110 настольного типа предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей. Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определенным углом. Обработка плоскостей производится дисковыми, торцовыми, концевыми, угловыми и фасонными фрезами.
Настольный горизонтально-фрезерный станок модели НГФ-110Ш4 является специальным школьным оборудованием и предназначен для производственного обучения в средней школе для оборудования школьных учебных мастерских.
Наименование параметра | НГФ-110ш4 |
---|---|
Основные параметры станка | |
Основные размеры ГОСТ, ТУ | ТУ 79 РСФСР 441-79 |
Класс точности по ГОСТ 8-82 | Н |
Размеры рабочей поверхности стола (длина х ширина), мм | 100 х 400 |
Расстояние от оси горизонтального шпинделя до стола, мм | 30..200 |
Расстояние от оси горизонтального шпинделя до хобота, мм | 85 |
Расстояние от торца шпинделя до подшипника подвески (серьги), мм | 235 |
Наибольший диаметр фрезы, устанавливаемой на станке, мм | 110 |
Рабочий стол | |
Наибольшее перемещение стола продольное, мм | 250 |
Наибольшее перемещение стола поперечное, мм | 85 |
Наибольшее перемещение стола вертикальное, мм | 170 |
Число Т-образных пазов | 1 |
Перемещение стола на одно деление лимба продольное (на один оборот), мм | 0,05 (4) |
Перемещение стола на одно деление лимба поперечное (на один оборот), мм | 0,05 (4) |
Перемещение стола на одно деление лимба вертикальное (на один оборот), мм | 0,025 (2) |
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин | нет |
Число ступеней рабочих подач стола | нет |
Пределы рабочих механических подач стола. Продольных, поперечных, вертикальных, мм/мин | нет |
Угол поворота стола (в крайнем переднем положении), град | нет |
Шпиндель | |

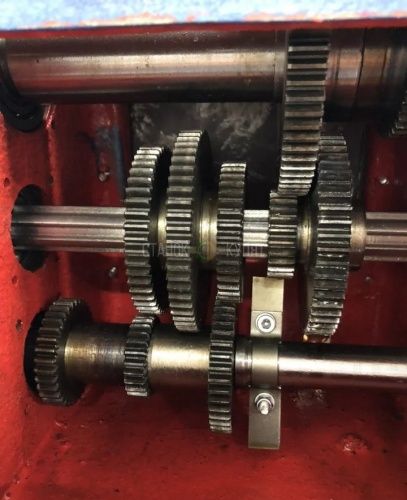

Частота вращения горизонтального шпинделя, об/мин | 125, 200, 310, 500, 800, 1250 |
Количество скоростей горизонтального шпинделя | 6 |
Внутренний конус горизонтального шпинделя | Морзе 3 |
Привод и электрооборудование | |
Количество электродвигателей на станке | 1 |

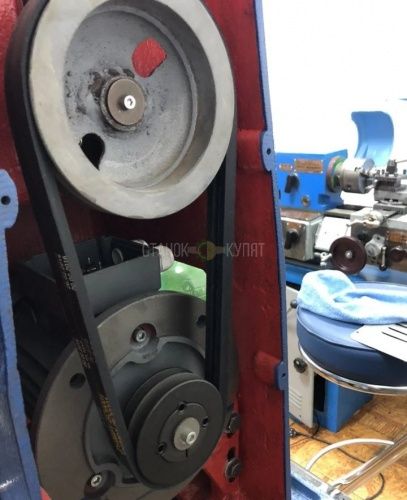

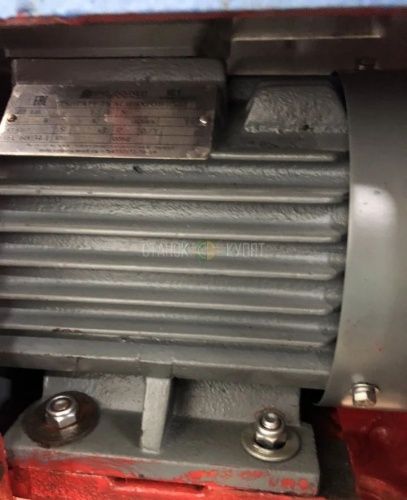

Электродвигатель привода главного движения, кВт (об/мин) |
0,55..0,75 (1390..1480) |
Габариты и масса станка | |
Габариты станка (длина х ширина х высота), мм | 685 х 640 х 925 |
Масса станка, кг | 340 |
Прочие | ||
Производитель | СССР | |
Страна бренда | СССР | Другие товары |
Страна производства | СССР | Другие товары |
Местонахождение (Регион) | Волгоградская область | |
Состояние | Рабочее | Другие товары |
Оплата | Безналичный расчёт ФЛ / Наличными | |
Доставка | Самовывоз / Транспортные компании | |
Гарантия | Нет | Другие товары |
Напряжение, В | 380 | Другие товары |
Мощность, Вт | 750 | |
Max частота вращения шпинделя, об/мин | 1250 | |
Система подачи СОЖ | Нет | Другие товары |
Вес, кг | 340 | |
Расстояние шпиндель-стол, мм | 200 | |
УЦИ | Нет | |
ЧПУ | Нет | Другие товары |
Длина стола, мм | 400 | |
Ширина стола, мм | 100 | |
Артикул | 300055 |
