Наибольший диаметр изделия, мм
|
1800
|
|
Наибольшая высота обрабатываемого изделия, мм
|
1000
|
|

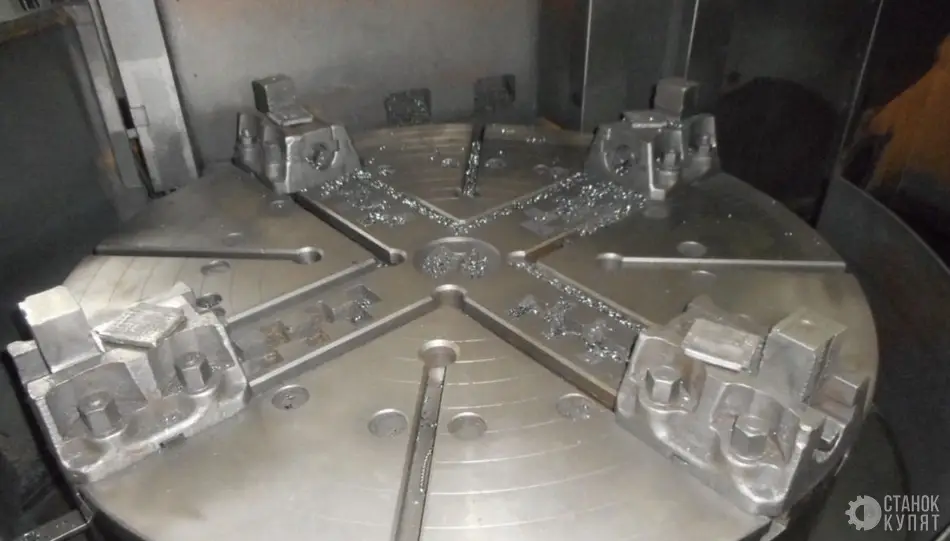

Диаметр планшайбы, мм
|
1400
|
|
Диаметр центрирующего отверстия в планшайбе, мм
|
260Н7
|
|
Наибольшая масса устанавливаемого изделия при 5—80 оборотах планшайбы в минуту, кг
|
15000
|
|
Расстояние от основания станка до рабочей поверхности планшайбы, мм
|
1000
|
|
расточной ползун сечением, мм
|
210 x 210
|
|
Вертикальный суппорт
|
|
|
Наибольшее горизонтальное перемещение суппорта, мм
|
1350
|
|
Наибольшее вертикальное перемещение, мм
|
800
|
|
Диаметр отверстий револьверной головки суппорта, мм
|
70А
|
|
Наибольшая высота сечения державки резца по СТ СЭВ 153-75, мм
|
50
|
|
Конусное отверсте под инструмент в расточной оправке, мм
|
Морзе 6
|
|
Количество резцедержателей в магазине инструментов
|
10
|
|
Поперечина
|
|
|
Наибольшее перемещение, мм
|
820
|
|
Скорость перемещения, мм/мин
|
400
|
|
Механика станка
|
|
|
Число скоростей планшайбы
|
Б/с
|
|
Число оборотов планшайбы в минуту, об/мин
|
0,8..278
|
|
Число подач суппортов
|
Б/с
|
|
Скорость рабочей подачи суппорта, мм/мин
|
0,1..1000
|
|
Наибольшее допускаемое усилие резания суппортом, кН
|
50
|
|
Скорость установочных перемещений вертикального суппорта, мм/мин
|
5000
|
|
Наибольший допустимый крутящий момент на планшайбе, кН*м
|
35
|
|
Привод и электрооборудование станка
|
|
|
Род тока питающей электросети
|
380 В, 50 Гц
|
|
Электродвигатель постоянного тока привода главного движения, кВт (Номинальная/максимальная частота вращения, об/мин)
|
55 (600/1800)
|
|
Электродвигатель постоянного тока привода подач, Н*м (Номинальная/максимальная частота вращения, об/мин)
|
47 (750/ 1000)
|
|
Электродвигатель перемещения поперечины, кВт (об/мин)
|
7,5 (1500)
|
|
Электродвигатель установки поперечины, кВт (об/мин)
|
3 (1500)
|
|
Электродвигатель зажима инструмента, кВт (об/мин)
|
1,1 (1000)
|
|
Электродвигатель гидростанции, кВт (об/мин)
|
2,2 (1000)
|
|
Суммарная мощность всех электродвигателей на станке, кВт
|
71
|
|
Габарит и масса станка
|
|
|
Габарит станка (длнна х ширина х высота), мм
|
5250 х 4050 х 5000
|
|
Масса станка, кг
|
24650
|
