Класс точности по ГОСТ 8-82
|
П
|
|
Наибольший диаметр заготовки устанавливаемой над станиной, мм
|
400
|
|
Высота оси центров над плоскими направляющими станины, мм
|
215
|
|
Наибольший диаметр заготовки обрабатываемой над суппортом, мм
|
220
|
|
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм
|
1000
|
|
Наибольшее расстояние от оси центров до кромки резцедержателя, мм
|
225
|
|
Шпиндель
|
|
|
Диаметр отверстия в шпинделе, мм
|
52
|
|
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм
|
50
|
|
Частота вращения шпинделя в прямом направлении (в зависимости от комплекта шкивов главного двигателя), об/мин
|
16..1600
12,5..1250
100..2000
|
|
Количество прямых скоростей шпинделя
|
22
|
|
Конец шпинделя по ГОСТ 12593-72
|
6К
|
|
Коническое отверстие шпинделя по ГОСТ 2847-67
|
Морзе 6
|
|
Диаметр фланца шпинделя, мм
|
170
|
|
Суппорт. Подачи
|
|
|
Наибольшая длина продольного перемещения, мм
|
930
|
|
Наибольшая длина поперечного перемещения, мм
|
250
|
|
Скорость быстрых продольных перемещений, м/мин
|
4,0
|
|
Скорость быстрых поперечных перемещений, м/мин
|
2,0
|
|
Цена деления лимба продольного перемещения, мм
|
1
|
|
Цена деления лимба поперечного перемещения, мм
|
0,05
|
|
Диапазон продольных подач, мм/об
|
0,05..2,8
|
|
Диапазон поперечных подач, мм/об
|
0,025..1,4
|
|
Количество подач продольных/ поперечных
|
22/24
|
|
Пределы шагов метрических резьб, мм
|
0,5..112
|
|
Пределы шагов дюймовых резьб, ниток/дюйм
|
56..0,25
|
|
Пределы шагов модульных резьб, модуль
|
0,5..112
|
|
Пределы шагов питчевых резьб, питч диаметральный
|
56..0,25
|
|
Резцовые салазки
|
|
|
Наибольшая длина перемещения резцовых салазок, мм
|
150
|
|
Перемещение резцовых салазок на одно деление лимба, мм
|
0,05
|
|
Шкала угла поворота резцовых салазок, град
|
±90°
|
|
Цена деления шкалы поворота резцовых салазок, град
|
1°
|
|
Наибольшее сечение державки резца, мм
|
25 х 25
|
|
Высота от опорной поверхности резца до оси центров (высота резца), мм
|
25
|
|
Число резцов в резцовой головке
|
4
|
|
Задняя бабка
|
|
|
Конус отверстия пиноли задней бабки по ГОСТ 2847-67
|
Морзе 5
|
|
Наибольшее перемещение пиноли, мм
|
200
|
|
Перемещение пиноли на одно деление лимба, мм
|
5
|
|
Величина поперечного смещения корпуса бабки, мм
|
±15
|
|

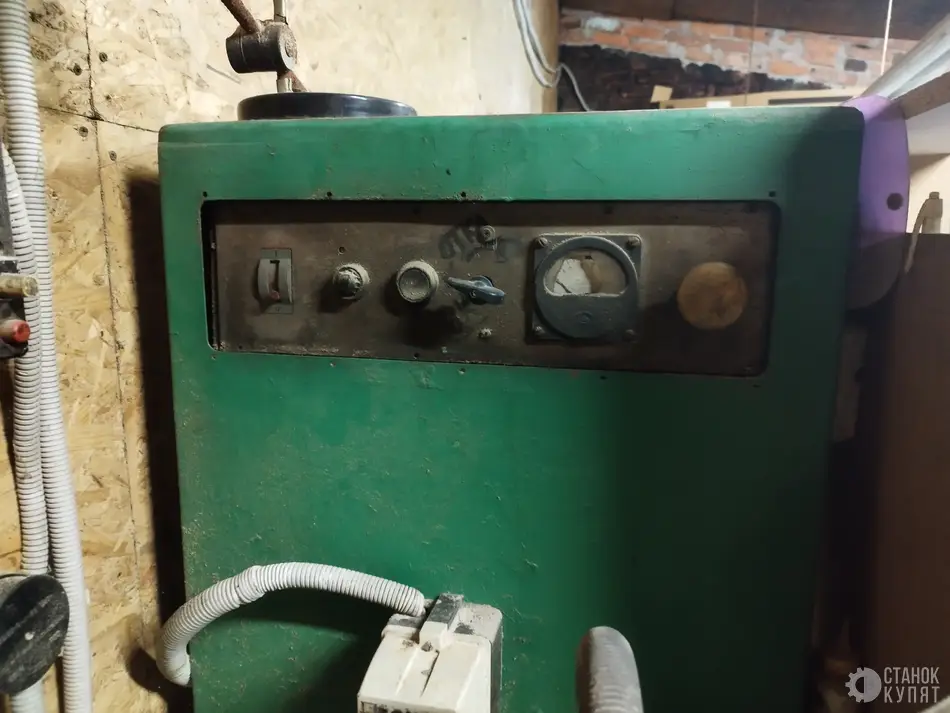

Электрооборудование
|
|
|
Электродвигатель главного привода, кВт
|
4,1/ 6,6
|
|
Электродвигатель привода быстрых перемещений, кВт
|
0,6
|
|
Электродвигатель привода насоса смазки, кВт
|
0,27
|
|
Электродвигатель насоса СОЖ, кВт
|
0,125
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота) РМЦ=1000, мм
|
2595 х 1405 х 1115
|
|
Масса станка, кг
|
2050
|
