Наименование параметра
|
2м55
|
|
Основные параметры станка
|
|
|
Класс точности станка
|
Н
|
|
Наибольший условный диаметр сверления в стали 45, мм
|
50
|
|
Наибольший условный диаметр сверления в чугуне, мм
|
63
|
|
Диапазон нарезаемой резьбы в стали 45, мм
|
|
|
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм
|
375...1600
|
|

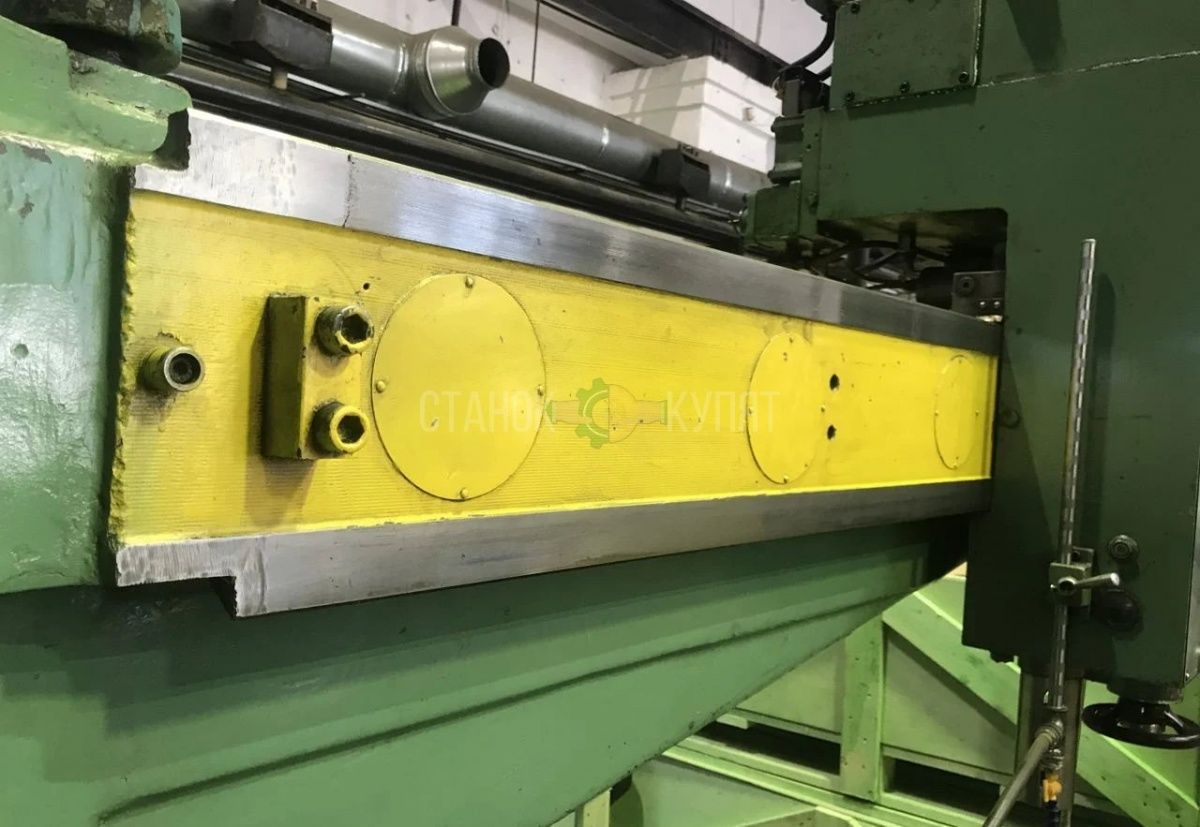

Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм
|
1225
|
|
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
|
450...1600
|
|
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм
|
750
|
|
Скорость вертикального перемещения рукава по колонне, м/мин
|
|
|
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм
|
400
|
|
Угол поворота рукава вокруг колонны, град
|
360°
|
|
Рамер поверхности плиты (ширина длина), мм
|
1000 х 2555
|
|
Наибольшая масса инструмента, устанавливаемого на станке, кг
|
|
|

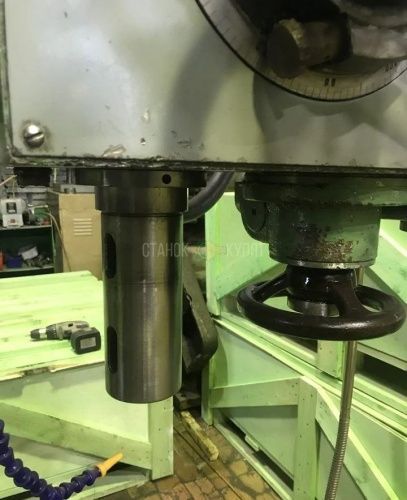

Шпиндель
|
|
|
Диаметр гильзы шпинделя, мм
|
|
|
Обозначение конца шпинделя по ГОСТ 24644-81
|
Морзе 5
|
|
Частота прямого вращения шпинделя, об/мин
|
20...2000
|
|
Количество скоростей шпинделя прямого вращения
|
21
|
|
Частота обратного вращения шпинделя, об/мин
|
|
|
Количество скоростей шпинделя обратного вращения
|
|
|
Пределы рабочих подач на один оборот шпинделя, мм/об
|
0,056...2,5
|
|
Число ступеней рабочих подач
|
12
|
|
Пределы рабочих подач на один оборот шпинделя при нарезании резьбы, мм
|
|
|
Перемещение шпинделя на одно деление лимба, мм
|
1
|
|
Перемещение шпинделя на оборот лимба, мм
|
|
|
Наибольший допустимый крутящий момент, кгс*см
|
7100
|
|
Наибольшее усилие подачи, кН
|
20
|
|
Зажим вращения колонны
|
Гидро
|
|
Зажим рукава на колонне
|
Электр
|
|
Зажим сверлильной головки на рукаве
|
Гидр
|
|
Электрооборудование. Привод
|
|
|
Количество электродвигателей на станке
|
6
|
|
Электродвигатель привода главного движения, кВт (об/мин)
|
4,5
|
|
Электродвигатель привода перемещения рукава, кВт (об/мин)
|
2,2
|
|
Электродвигатель привода гидрозажима колонны, кВт (об/мин)
|
0,55
|
|
Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин)
|
-
|
|
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)
|
0,125
|
|
Электродвигатель набора скоростей, кВт (об/мин)
|
0,15
|
|
Электродвигатель набора подач, кВт
|
0,15
|
|
Электродвигатель привода ускоренного перемещения шпинделя, кВт
|
-
|
|
Суммарная мощность установленных электродвигателей, кВт
|
|
|
Габариты и масса станка
|
|
|
Габариты станка (длина ширина высота), мм
|
2665 х 1020 х 3430
|
|
Масса станка, кг
|
4700
|
