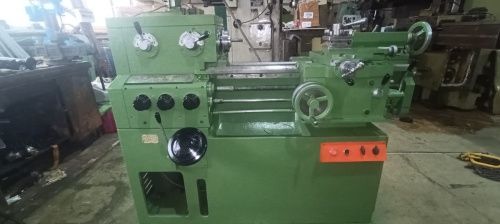

Токарно-винторезный станок ИЖ 1И611П

Токарно-винторезный станок 1И611П повышенной точности инструментальной группы предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб.

Токарный станок 1И611П применяется для чистовых и получистовых работ в единичном и мелкосерийном производстве. Станки предназначены для эксплуатации преимущественно в многоэтажных зданиях, а также в подвижных ремонтных мастерских и судах.

Токарно-винторезный станок 1И611П обеспечивает:

• Разнообразные токарные работы в центрах, цанговом и кулачковом патронах
• Широкий диапазон чисел оборотов и подач, обеспечивают производительную обработку при хорошем качестве поверхности
• фрезерные работы, а также обработку концевым инструментом, установленным в сверлильном патроне
• наружное и внутреннее шлифование деталей в центрах и патроне

Особенности конструкции токарного станка 1И611П

От модели ИЖ-250 станок 1И611П получил "двухпризменную" станину (с двумя несущими призмами). В процессе совершенствования, примерно в 1965..1968 годы, конструкция станины приобрела современный профиль.

Примерно в этот же период крышка передней бабки была заменена с полукруглой литой на штампованную.

• Универсальная коробка подач даёт возможность нарезать все метрические резьбы и распространённые дюймовые и модульные резьбы без смены шестерён на гитаре;
• Преселективное управление скоростями шпинделя позволяет подготовить последующее переключение во время работы станка;
• Исключается необходимость обслуживания с задней стороны станка, что важно при ограниченных производственных площадях;
• Сварной контейнер со встроенным электрооборудованием и емкостью СОЖ;
• Объемный стружкосборник, удобное удаление стружки;
• Механизм-верньер для точного отсчета поперечного перемещения суппорта;
• фрезерное приспособление, устанавливаемое на поперечной каретке суппорта;
• Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
• Беззазорная фиксация резцовой головки обеспечивает высокую жёсткость и точность установки;
• Ходовой винт смазывается автоматически при нарезании резьбы;
• Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
• Станина станка изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
• Предохранительное устройство от перегрузки механизма подач;
• Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жёсткому упору при точении.
